產品概述

本產品采取雙層不銹鋼結構設計，可以防止太陽直曬引起的蒸發誤差。

清易QY-ZF/F水面蒸發傳感器是一款用來觀測水面蒸發的儀器，具有精度高、靈敏度高、量程寬等優勢，可以快速地測量出單位面積的水面蒸發量。

功能特點

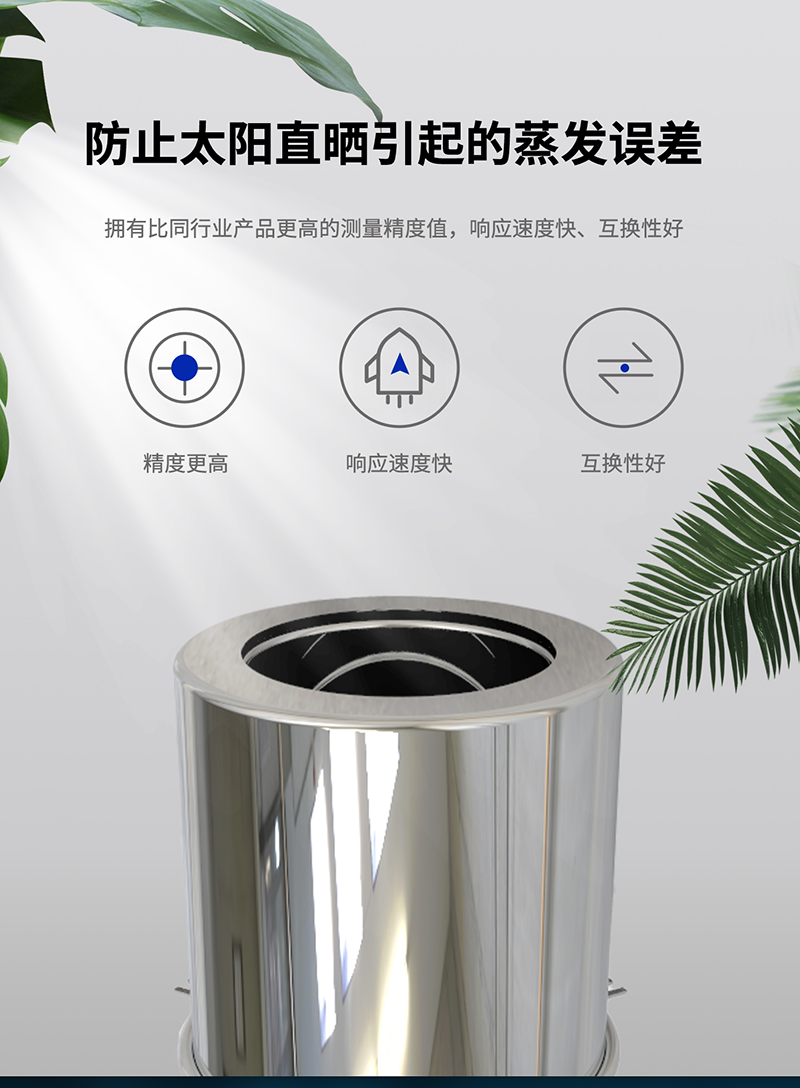

◆可以防止太陽直曬引起的蒸發誤差，響應速度快、互換性好；

◆整機選用304不銹鋼材質制成，耐腐蝕，不起銹，外觀精美，保證傳感器使用壽命；

◆應用壓力式測量原理，通過高精度的稱重原理測量蒸發皿內液體的重量變化，再計算出液面高度，從而測量得到蒸發量，測量更準確，數據更科學；

◆采用底部出線的接線方式，減少明線，避免線路故障，安裝方便，操作簡單；

◆雙層防護的設計結構，該產品特有雙層不銹鋼設計，可以隔離外界干擾，使測量結果更加準確；

◆適應能力強，在風浪和降雨氣候條件下也能正常觀測，不失準確度，抗電磁干擾，即使停電后再通電，輸出數據依然正確；

◆本產品為數字化傳感器，無溫漂、時漂，性能長期穩定。

適用范圍

水面蒸發傳感器是用來感知水面蒸發量變化的傳感器，可以觀測水面蒸發在不同時間段的變化規律，適用于氣象觀測、植物栽培、種子培養、農林業、地質勘測、科學研究等領域。

既可與自動加水裝置、數據采集發送裝置等配套使用，實現蒸發過程自動監控，也可與數據采集存儲裝置（記錄儀）組合使用，實現蒸發數據的自動存儲，還可與雨量傳感器、數據采集發送裝置等搭配使用，實現蒸發、降雨過程的自動觀測和遠程傳輸。

此外，可以作為雨量站、蒸發站、氣象站、環境監測站等設備的組成部分，用來觀測氣象或環境參數之一的“水面蒸發”。

工作、存儲條件

工作溫度：-40～85°C? ? ? ?

工作濕度：0～ RH

儲存溫度：-40～125°C? ? ?

儲存濕度：＜80%（無凝結）

工作原理

應用壓力式測量原理，通過測量蒸發皿內液體重量變化，再計算出液面高度，從而測得蒸發量。能夠適應各類環境的水面蒸發測量，不受液體結冰的影響，克服了使用超聲波原理測量液面高度時出現的結冰時測量不準、無水時易損壞傳感器、測量精度低等弊端。

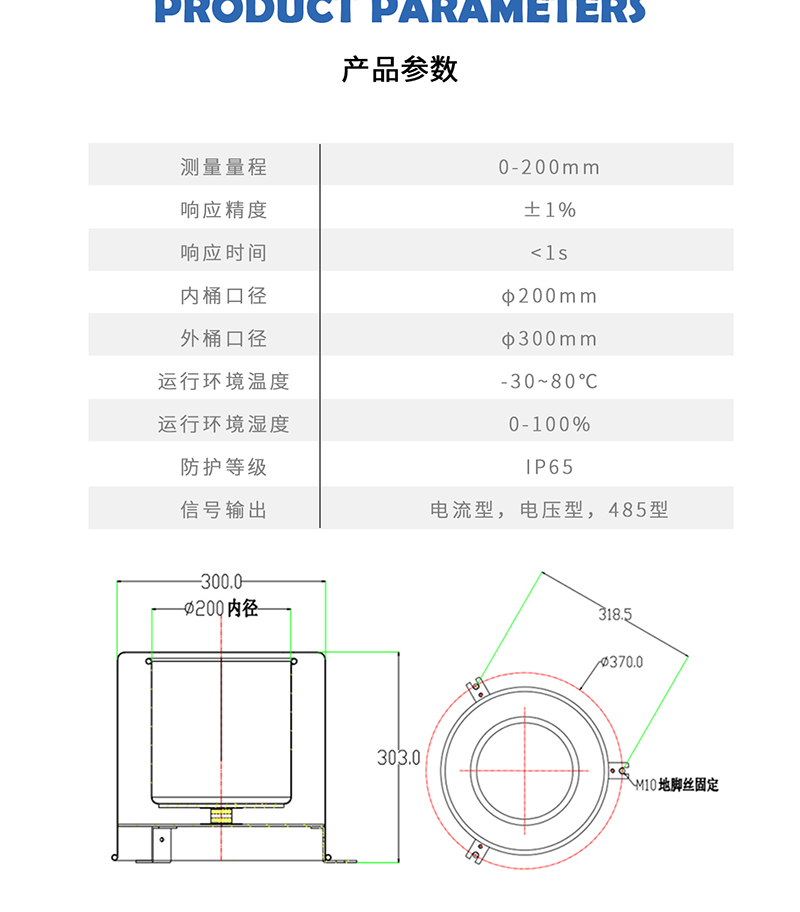

技術參數

供電電壓：7～24V DC

測量范圍：0～190mm

測量精度：±1%

信號輸出：

電流型：4-20mA

電壓型：0.4-2V，0-5V

485型：Modbus-RTU

響應時間：2s

內桶口徑：φ200mm

外桶口徑：φ300mm

防護等級：IP66

稱重上限：6500g? ?（禁止將超重物品放入蒸發桶內）

工程量轉換公式：

實際測量值=(測量信號-谷值信號)/(峰值信號-谷值信號)*(峰值量程-谷值量程)+谷值量程

尺寸、重量

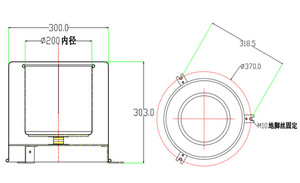

　外型尺寸：（見下圖）

? ? ? ? ? ? ? ? ? ? ??

　整機重量：4.7kg
