| 品牌 : | 恒昌 | 型號 : | ZQB27/1.5 |
| 壓力 : | 4Mpa | 葉輪吸入方式 : | 單吸式 |
| 驅動方式 : | 氣動 | 原理 : | 齒輪泵 |
| 輸送介質 : | 水、水泥漿、乳化液、液壓油 | 適用范圍 : | 噴漿 |
| 流量 : | 27L/min | 揚程 : | 3 |
| 葉輪結構 : | 2 | 葉輪數目 : | 1 |
| 工作壓力 : | 0.2-0.8Mpa | 重量 : | 16Kg |
| 電壓 : | 0 | 外形尺寸 : | 1100*207*330mm |
| 耗氣量 : | 0.5m3/min | 往復次數 : | 148次/分 |

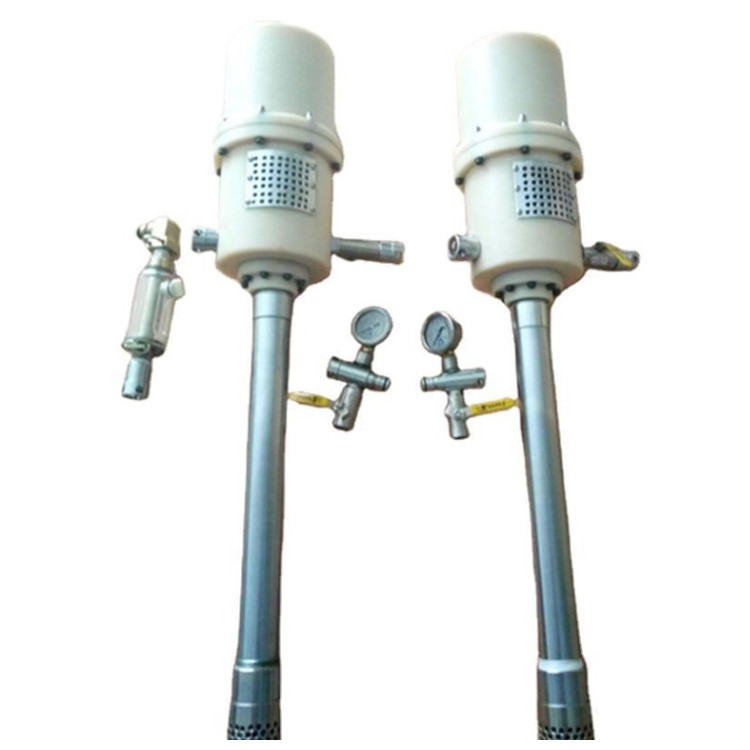

ZBQ27/1.5氣動注漿泵為原QB152型便攜式注漿泵，該泵殼體分為和兩種，該泵具有單液和雙液兩種形式.主要用于礦井、隧道、水利、地鐵、建筑、橋梁施工中,用于注漿堵水,填充空隙,破碎巖層的注漿固結,錨索注漿；還用于修復公路、鐵路路基翻漿等局部缺陷,以及軟地基處理；在抗洪搶險中排除地下隱患.該設備具有體積小、重量輕,使用可靠,在易燃、易爆、溫度變化較大的場所,均可以安全使用.
項目 | 單位 | 參數值 | ||
產品型號 | ZBQ-27/1.5（基本型） | ZBQ-27/1.5（增壓型） | ||
工作氣壓 | MPa | 0.2~0.8 | ||
zui大排漿壓力 | MPa | 4 | 8 | |
排漿流量 | L/min | 27 | 13 | |
往復次數 | 次/分 | 148 | 148 | |
耗氣量 | m3/min | 0.5 | 0.5 | |
排漿缸基本參數（內徑x行程） | mm | 50x100 | 33x100 | |
噪聲 | 聲功率級 | dB(A) | ≤108 | |
距離1m的聲壓級 | dB(A) | ≤92 | ||
使用溫度 | 。C | -15℃~60℃ | ||
外形尺寸 | mm | 1100x207x330 | ||
適用介質 | 水泥漿、乳化液、水、液壓油等 | |||
整機機重 | Kg | 16 | ||
一、操作規程
1.保證氣源無過多的水分和污物，保證氣源有潤滑系統。
2.氣源管應先接通風管，吹凈雜物，然后與注漿泵連接可靠。
3.先慢慢打開攪拌馬達進氣球閥，漸漸增大到適宜的攪拌速度，使?jié){料混合均勻，無團塊，不過稠。注意及時清理桶角和邊上凝固材料，以免掉入攪拌好的漿料中。
4.漿液攪拌好后，將注漿泵的進漿口浸到清水中，慢慢打開進氣球閥，保證注漿泵管道通暢，密封處無泄露。
5.將注漿泵的進漿口浸入漿液中，慢慢打開進氣球閥，漸漸增大到適宜的注漿速度。
6.注漿泵在停止工作后應馬上浸到清水中沖洗，慢慢打開進氣球閥，直到排漿管中排出的水清澈不含漿液為止。
7.在切斷氣源和排漿管后，定期卸開注漿缸筒上的U型卡，抽出注漿缸，徹底清除活塞體上注漿殘留的材料，清水反復清洗。
8.清洗后將注漿缸金屬表面涂上潤滑脂，并重新與泵體聯接緊固。
9.不要使注漿泵空載或輕載高速運行，以免損壞各活動部件。
10.氣源壓力不得超過0.8MPa。
11.在施工現場注漿泵應使進漿口朝下豎起放置，避免進氣管接頭和排氣罩內進入雜物。
