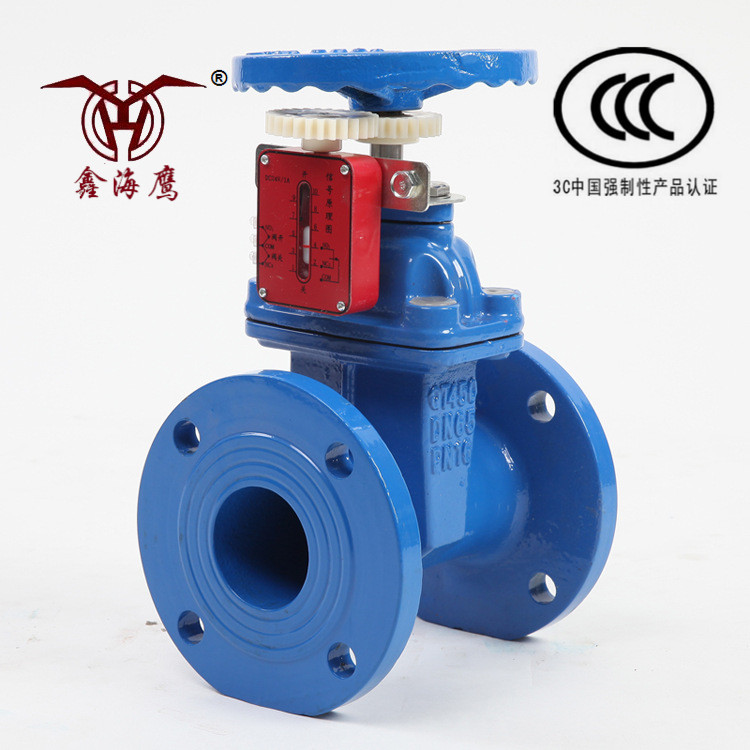

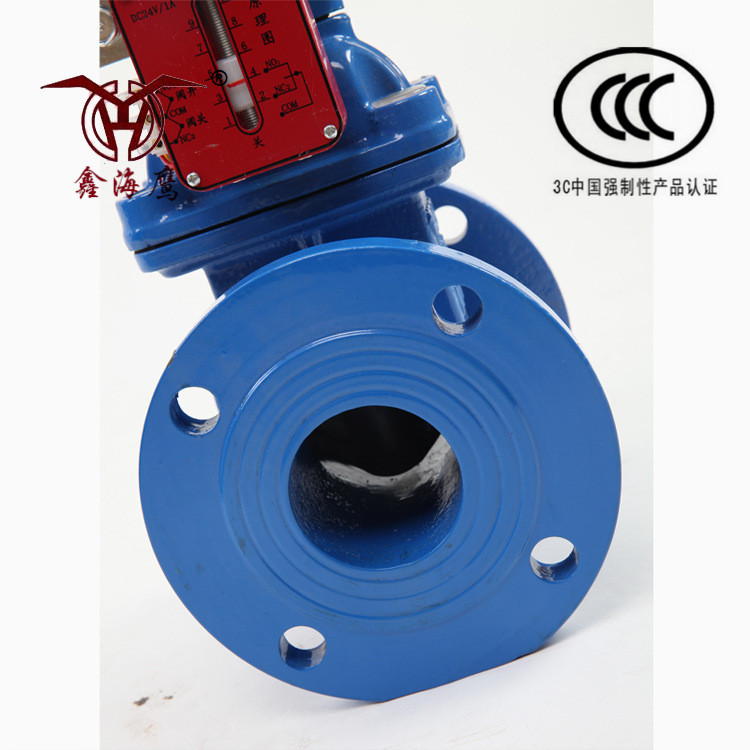

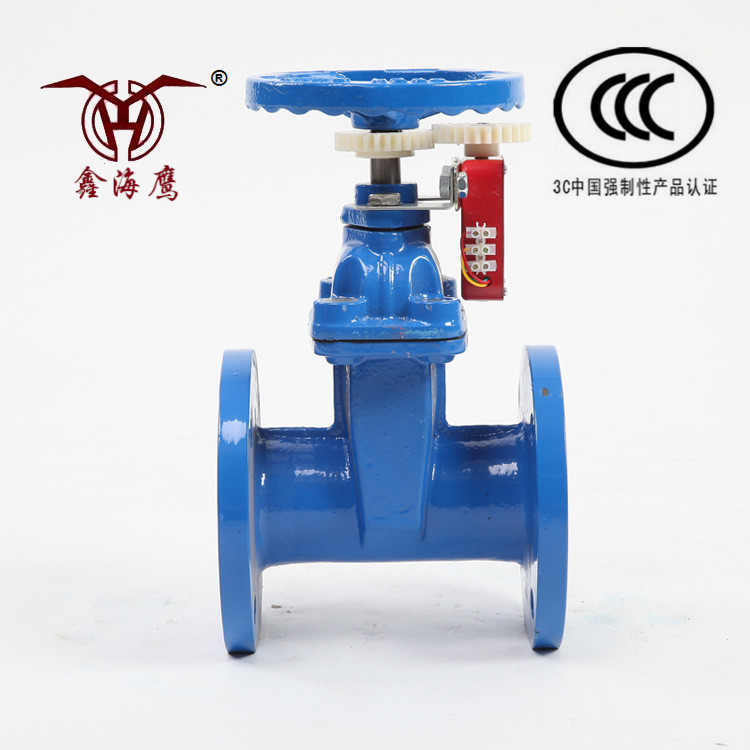

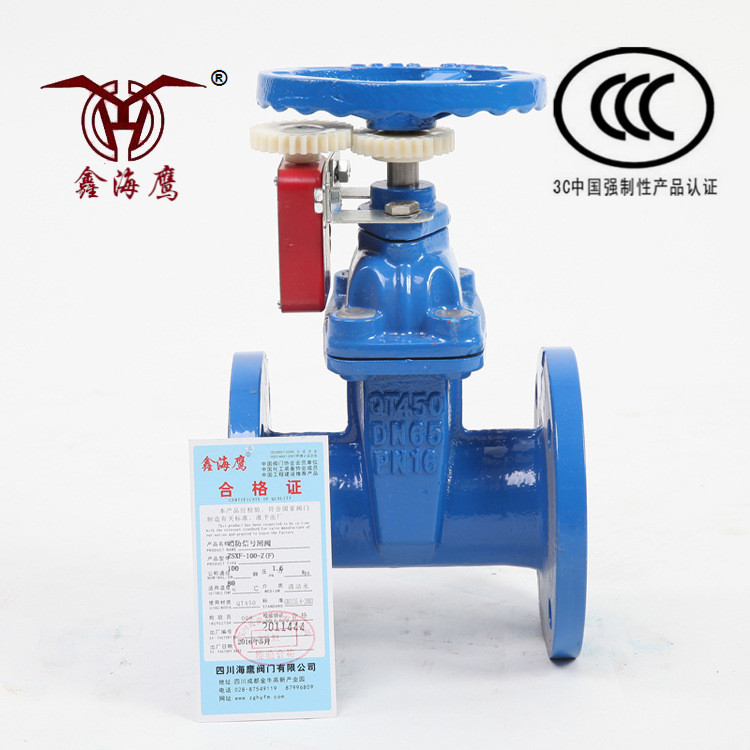

| 品牌 : | 四川海鷹 | 型號 : | ZSXZF4-Q-65-16 |
| 連接形式 : | 法蘭 | 主體材料 : | 球墨鑄鐵 |
| 公稱通徑 : | DN65 | 適用介質 : | 水 |
| 密封形式 : | 軟密封型 | 標準 : | GB5135.6-2018 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 用途 : | 進水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |

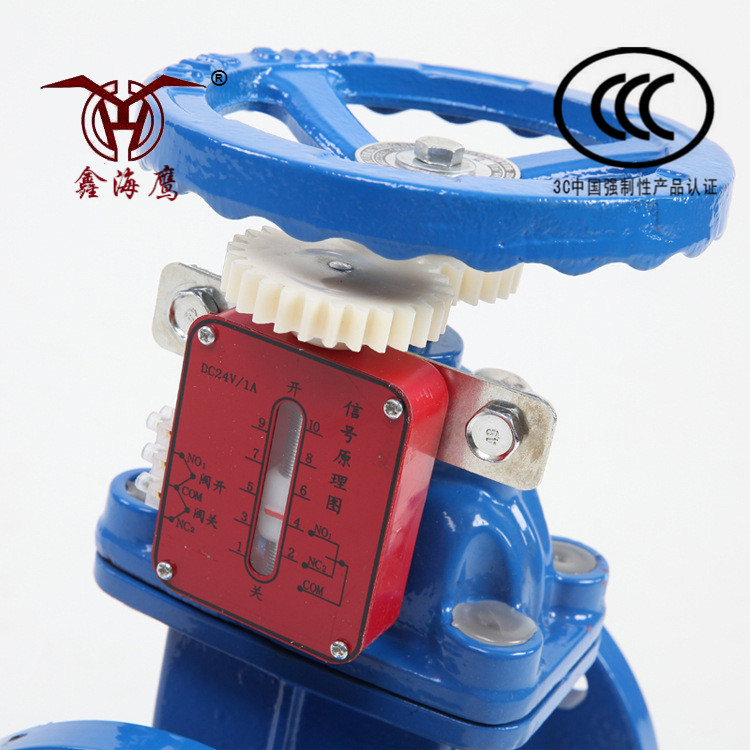

信號閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。閘板有兩個密封面 , 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。信號閘閥一般是水平安裝。轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用。
優點
流體阻力小 , 密封面受介質的沖刷和侵蝕小。
開閉較省力。
介質流向不受限制 , 不擾流、不降低壓力。
形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
重量輕:本體采用高級球黑鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。
平底式閘座:傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，彈性座封閘閥底部采用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻。
缺點
密封面之間易引起沖蝕和擦傷，維修比較困難。
外形尺寸較大，開啟需要一定的空間，開閉時間長。
結構較復雜。
安裝與維護
手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
雙閘板閘閥應垂直安裝(即閥桿處于垂直位置 , 手輪在頂部 )。
帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力 )。
帶傳動機構的閘閥，按產品使用說明書的規定安裝。
如果閥門經常開關使用 , 每月至少潤滑一次。
特點
整體包膠:閘板采用高品質的橡膠進行整體內、外包膠，歐洲 的橡膠硫化技術使得硫化后的閘板能夠保證精確的幾何尺寸，且橡膠與球墨鑄閘板接著牢靠，不易脫落及彈性記憶佳。水
精鑄閥體:閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。
技術要求:閥體部分的要求
1)操作閘閥用的手輪，應是具有不多于6根輪幅的"輪幅和輪緣"型，按順時針方向為關。在輪緣上要有明顯的指示關閉方向的箭頭和"關"字，或開、關雙向箭頭及"開"、"關"字
2)手輪應用鎖緊螺母，固定在閥桿上
3)手輪的外緣直徑應不小于表1所示尺寸。
4)閥桿、閘閥及閥扼架等其他部件進行機械強度試驗，承受在手輪上施加如表2所示的扭矩，試驗后應無損壞。
