品牌 : | 鋼谷 | 型號 : | Y06 |
加工定制 : | 是 | 額定排量 : | 0 |
額定壓力 : | 10T | 油箱容量 : | 100L |
重量 : | 660KG | 柱數 : | 四柱 |

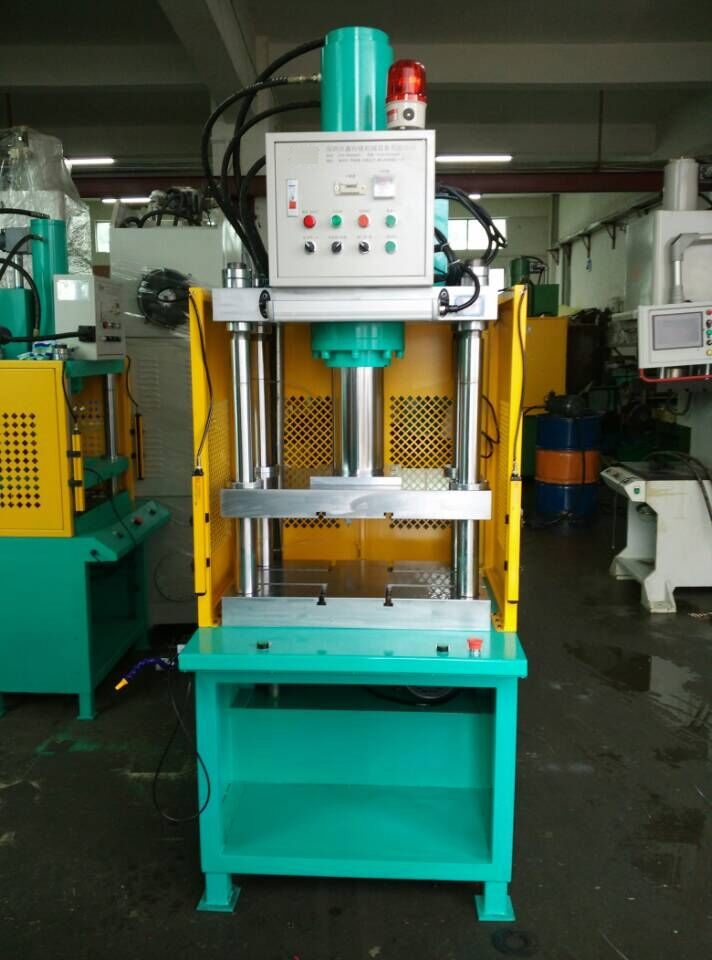

LED鋁基板四柱油壓沖板機產品說明:
用途范圍:
? ? ? ? LED鋁基板四柱油壓機廣泛用于汽車行業的零配件加工及各行業多種產品的定型、沖邊、校正及制鞋、手袋、橡膠、模具、軸類、軸套類零件的壓裝、壓印成型、板材零件的彎曲、壓印、套形拉伸等工藝,洗衣機、電動機、汽車電機、空調電機、微型電機、伺服電機、車輪制造、減振器、摩托車及機械等行業。
產品特點:
1、采用四柱三板型結構,活動板與工作臺面平行精度高,四柱精密直線自潤軸承,垂直精度高;
2、采用原裝進口低噪音、高性能油泵及電磁閥,使用壽命長;
3、壓力、行程、保壓等可按壓制工藝要求調整;
4、安全設計周全,雙手制操作,設有緊急停止和上下寸動調模按鈕;
5、可根據客戶要求設計工作臺面落料槽及吹氣裝置,提高生產效率;
6、可選裝光電安全保護器,測力傳感器,位移傳感器等。
產品參數
型號 | 單位 | Y06-3T | Y06-5T | Y06-10T | Y06-15T | Y06-20T | Y06-25T | |
壓力范圍 | ton | 1.53.5 | 2.56 | 511 | 716 | 8.521 | 1025 | |
油缸行程(可調) | mm | 75150 | 100200 | 100200 | 100200 | 100200 | 250 | |
開口高度 | mm | 250 | 300 | 400 | 350 | 350 | 400 | |
油缸下行速度 | mm/s | 95 | 88 | 88 | 75 | 70 | 70 | |
油缸上升速度 | mm/s | 95 | 88 | 88 | 75 | 70 | 70 | |
工作臺有效面積 | 左右L-R | mm | 400 | 500 | 500 | 500 | 500 | 500 |
前后F-B | mm | 300 | 400 | 400 | 400 | 400 | 500 | |
工作臺距地面高度 | mm | 850 | 850 | 850 | 850 | 850 | 850 | |
適用電源 | v | 380 | 380 | 380 | 380 | 380 | 380 | |
電機功率 | kw | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 | 5.5 | |
機器重量(參考) | kg | 520 | 580 | 660 | 720 | 850 | 980 |
