| 加工定制 : | 是 | 型號 : | YDFJ-450 |
| 材質 : | 不銹鋼 碳鋼 | 表面處理 : | 防腐漆 |
| 安裝型式 : | 法蘭連接 | 工作溫度 : | 0-70 |
| 主管口徑 : | 80 | 支管口徑 : | 50 |
| 工作介質 : | 水 | 品牌 : | 盈都 |
平頂山地熱分水器 分集水器圖集 地源熱泵分水器
分集水器產品介紹

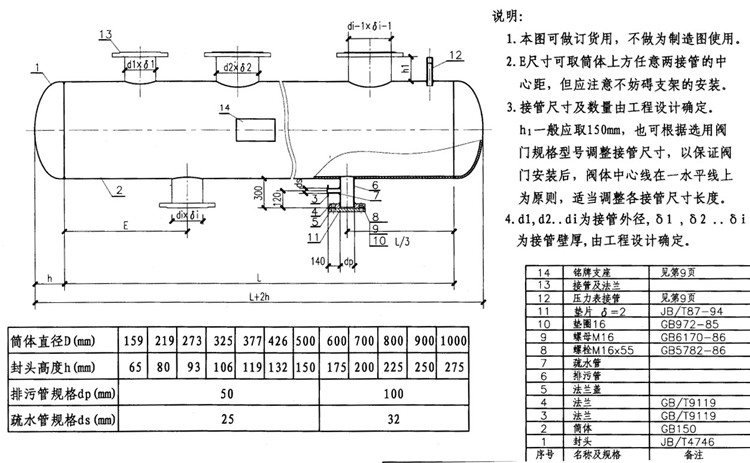

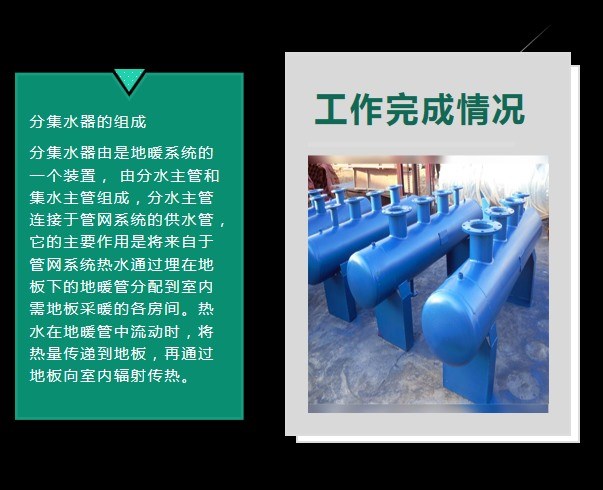

分集水器由筒體、封頭、接管及附件（補強圈、法蘭）組成。分水器是將一路進水通過一個容器分為幾路輸出的設備，而集水器則是將多路進水通過一個容器一路輸出的設備
分集水器主要材料選用

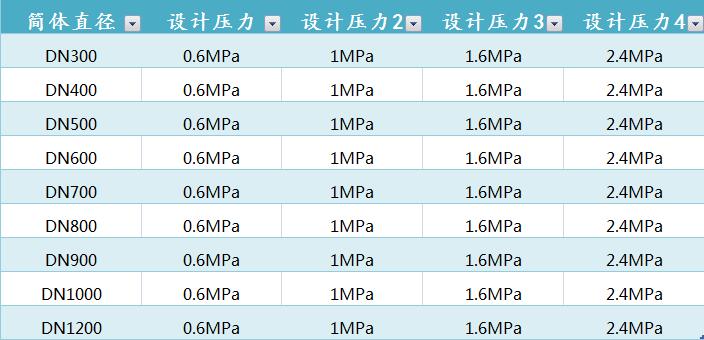

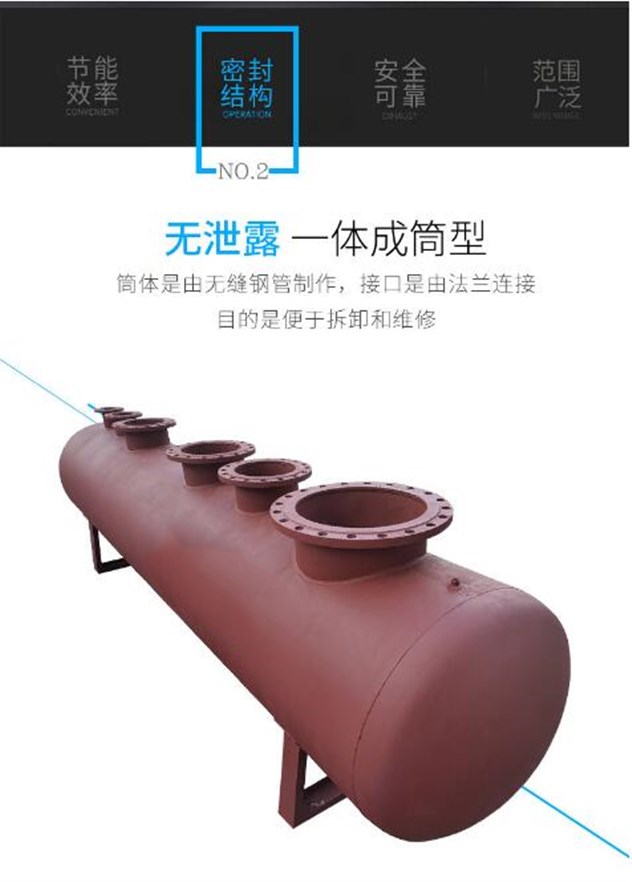

1、筒體：當分集水器的設計壓力小于等于1.6MPa時選用Q235B（本標準所列數據按Q235B計算）；當制造設計壓力大于1.6MPa并小于2.5MPa時，筒體材料選用20R或16MnR.。當使用無縫鋼管作筒體材料時選用20號鋼，可選用性能更優異的材料。

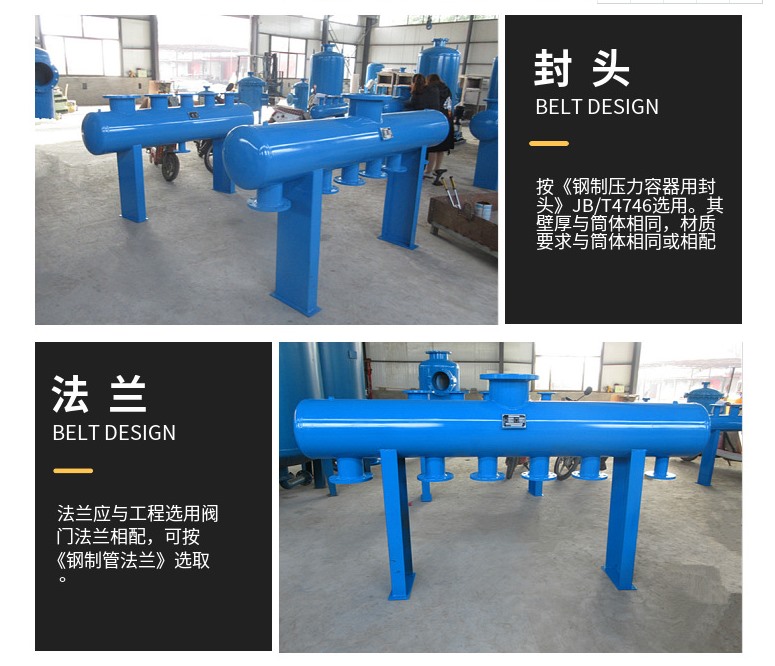

2、封頭：按《鋼制壓力容器用封頭》JB/T4746選用。其壁厚與筒體相同，材質要求與筒體相同或相配。
3、法蘭：法蘭應與工程選用閥門法蘭相配，可按《鋼制管法蘭》選取。

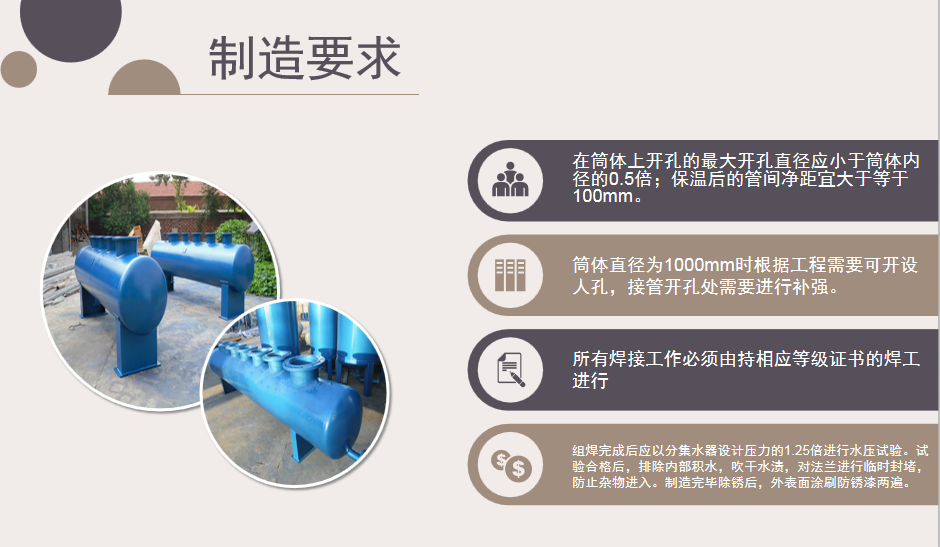

分集水器制造要求
1、在筒體上開孔的zui0大開孔直徑應小于筒體內徑的0.5倍；保溫后的管間凈距宜大于等于100mm。
2、筒體直徑為1000mm時根據工程需要可開設人孔，接管開孔處需要進行補強。
3、所有焊接工作必須由持相應等級證書的焊工進行
4、組焊完成后應以分集水器設計壓力的1.25倍進行水壓試驗。試驗合格后，排除內部積水，吹干水漬，對法蘭進行臨時封堵，防止雜物進入。制造完畢除銹后，外表面涂刷防銹漆兩遍。
分集水器安裝要求
1、分集水器進入施工現場后，必須由監理、施工單位共同進行驗收，檢查
2、其產品質量合格證及相關檢驗報告（包括焊縫無損探傷檢驗報告、強度試驗記錄等），并對其進行外觀檢驗，合格后方可安裝。
3、支架安裝高度和基礎形式由工程設計人員決定，支架高度不得大于1000mm，支架分為槽鋼、鞍式等，支架安裝前應進行防銹處理，刷防銹漆兩道，外刷面漆。sldlll
