| 品牌 : | 浩川 | 型號 : | 可定制 |
| 連接形式 : | 螺紋 | 主體材料 : | 鑄鋼 |
| 公稱通徑 : | 10000mm | 適用介質 : | 水 |
| 密封形式 : | 硬密封型 | 標準 : | 可定制 |
| 外形 : | 大型 | 流動方向 : | 單向 |
| 驅動方式 : | 底軸驅動 | 零部件及配件 : | 閥體 |
| 用途 : | 調節 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 產品型號 : | HC7512 | 詳情資料 : | 產品內容 產品圖片 工廠介紹 |
溫馨提示：由于水利產品同一型號應用工況不同，價格也不同，所以產品價格僅供參考，詳細價格請電話聯系！
產品介紹
底橫軸旋轉鋼壩閘門又叫（鋼壩閘門），涉及水利水電工程、城市景觀工程用的閘門結構技術領域，包括若干相互固定的門葉，所述門葉的下端固定連接底橫軸，所述底橫軸轉動連接若干支鉸座，所述門葉的左右兩側分別設置液壓?jiǎn)㈤]機，所述底橫軸的兩端分別固定連接啟動臂，每個啟動臂的上端分別與對應的液壓?jiǎn)㈤]機的伸縮桿鉸連接，每個液壓?jiǎn)㈤]機鉸連接在支座上，每個支座內分別設置鎖定裝置，每個鎖定裝置的一端分別與啟動臂鉸連接。本實用新型通過以上設計，液壓?jiǎn)㈤]機通過啟動臂驅動底橫軸轉動，從而帶動閘門作弧形運動，并由鎖定裝置控制閘門的開啟角度。本實用新型技術、結構簡易、外形美觀、操作方便、性能可靠，可適用于水、過洪、人工瀑布等優點。
隨著當前社會面向城市為了滿足市政水利建筑的景觀和防洪要求，20世紀90年代出現了集成液壓系統控制的鋼閘門。鋼壩水閘對門的開閉模式得到了很大改善。隨著城市的快速發展，城市也出現了各種不一致的情況。特別是在我國大部分城市，不同規模的河流都經過。這些河流在夏季和秋季覆蓋河床，在冬季和春季干燥，不能形成水景，嚴重制約了城市不協調的發展。隨著人民生活水平的提高，人們的生活條件也有所改善，人們?cè)絹?lái)越依賴水環境。目前，液壓鋼壩已被廣泛用于比較各種類型的擋水結構。鋼壩閘的發展已有100多年的歷史。但是，由于我國相關產業的限制，鋼壩閘的開發仍處于試驗和探索階段。根據具體工程案例討論鋼壩。水閘在城市景觀中的應用，提升了鋼壩閘的優越性。如可靠性，美觀，滿足生態環境保護的需要，使鋼壩閘在我國具有良好的發展前景。
本閘門涉及一種鋼壩閘門，屬于閘門技術領域，本發明是對現有鋼結構閘門結構的改進，通過在門葉的底邊剛性連接設置的底軸，并在底軸的近兩端連固諸如連桿或齒輪或扇齒輪的傳動件，安裝時，本發明中底軸的兩端分別置于支座內，在相應驅動裝置的作用下使連桿擺動，或使齒輪或扇齒輪旋轉，從而帶動底軸在一定角度范圍內轉動，使門葉作扇形運動，以達到控制水位的目的，本發明結構簡單，性能可靠，可立門蓄水、臥門過洪，還可以利用閘門門頂過水，形成人工瀑布的景觀效果，利用自然又不破壞自然，既可解決城市河道防洪與蓄水的矛盾，又有利于生態環境的保護。底橫軸驅動鋼壩閘門、鋼壩閘門的安裝鋼壩閘門的安裝鋼壩閘門在已完成一次混凝土施工的現場。
達到該流量下的新的平衡。流量不變時，開啟角度也不變。而當上游流量減少到一定程度，使門重對支點的力矩大于動水壓力與摩阻力對支點的力矩時，水力自控翻板閘門可自行回關到一定傾角，達到該流量下的新的平衡。因此，水力自控翻板閘門具有不需啟閉機械及相應設施、不需人為操作，完全由水流及時自動控制的特點運用優點優點原理獨特、作用微妙、結構簡單、制造方便、運行安全。施工簡便、造價合理，投資僅為常規門的1/2左右。自動起閉，自控水位準確，運行時穩定性良好。管理方便安全、省人、省事、省時、省力。門體為預制鋼筋混凝土結構，僅支承部分為金屬結構。維修方便，費用低。由于能準確自動調控水位、就當前水資源短缺。
側止水為P型止水，固定在門體兩側，運行時止水不離開側胸墻，側胸墻對于光滑程度要求高，一般采用不銹鋼或大理石材質；鉸止水始終抵靠在鉸座外圓柱面上。由于止水與底板、墩墻無縫接觸，所以不需要設置底門槽和側門槽。鎖定裝置設在底軸的兩端，依靠液壓?jiǎn)㈤]機對閘門位置精確控制，擋水時可以適當調節一定開啟角度來調節水位，本工程采用雙向液壓鎖。鋼壩閘的啟閉設備與平板、弧形等閘門有所不同，它是一種新型的機電液一體化的液壓?jiǎn)㈤]機，布置在兩側啟閉室內，閘門上部沒有傳統的排架、工作橋，能夠充分地滿足景觀的要求，同時也節省了土建工程投資。該設備由油缸、油泵、球絞啟閉機座、集成插裝式控制閥組、運行電機及高壓連接軟管等部分組成。

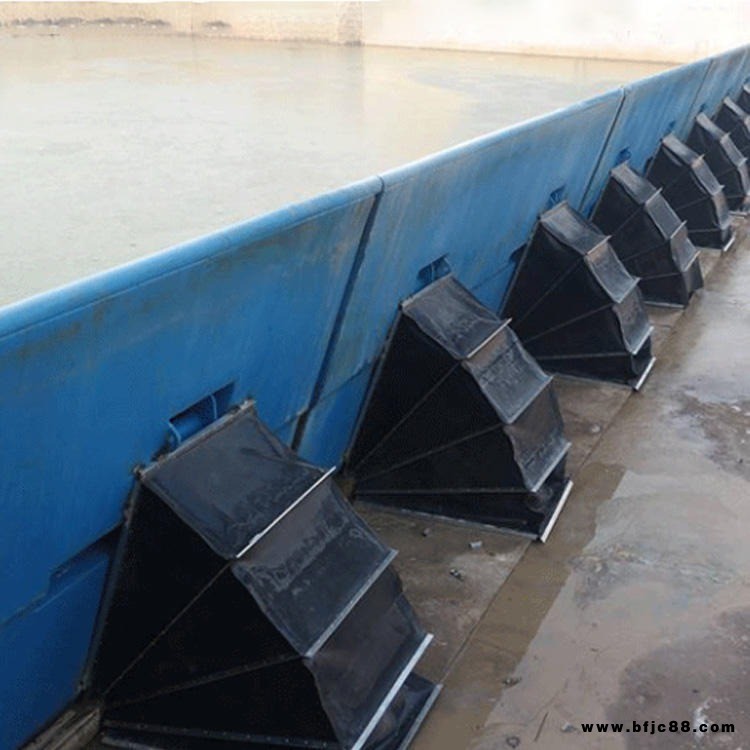

產品圖片
