| 品牌 : | 邁磊凱 | 型號 : | ZQJC-1550/16.2S |
| 加工定制 : | 否 | 鉆孔直徑 : | 45-150 |
| 外形尺寸 : | 2100X580X2250 | 別名 : | 氣動架柱式鉆機 |
| 用途 : | 煤礦施工 | 鉆孔深度 : | 200 |
| 鉆孔角度 : | 360度 | 重量 : | 165KG |
| 立軸轉速 : | 300 | 鉆桿直徑 : | 34-89 |

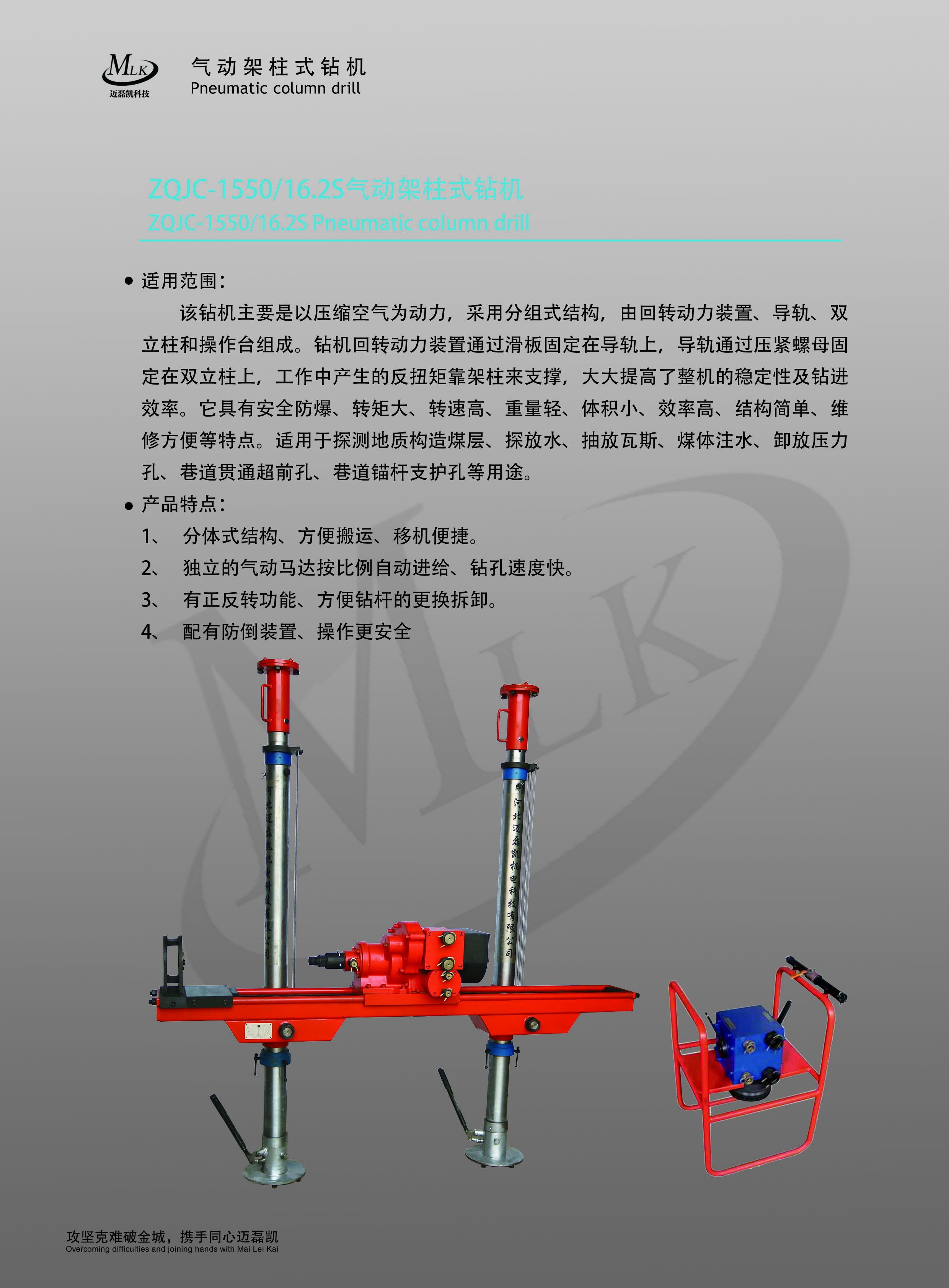

ZQJC-1550/16.2S氣動架柱式鉆機
ZQJC-1550/16.2S Pneumatic column drill
適用范圍：
該鉆機主要是以壓縮空氣為動力，采用分組式布局，由回轉動力裝置、導軌、雙立柱和操作臺組成。鉆機回轉動力裝置通過滑板固定在導軌上，導軌通過壓緊螺母固定在雙立柱上，工作中產生的反扭矩靠架柱來支撐，大大提高了整機的穩定性及鉆進效率。它具有安全防爆、轉矩大、轉速高、質量輕、體積小、效率高、結簡單、維修方便等特點。適用于探測地質構造煤層、探放水、抽放瓦斯、煤體注水、卸放壓力孔、巷道貫通超前孔、巷道錨桿支護孔等用途。
產品特點：
1.?分體式結構、方便搬運、移機便捷。
2.?獨立的氣動馬達按比例自動進給、鉆孔速度快。
3.?有正反轉功能、方便鉆桿的更換拆卸。
4.?配有防倒裝置、操作更安全
基本性能 | 單位 | ZQJC-1550/16.2S | |||
工作壓力 | MPa | 0.4 | 0.5 | 0.63 | |
額定轉矩 | N·m | 1350 | 1550 | 1650 | |
額定轉速 | r/min | 90 | 100 | 110 | |
輸出功率 | kW | 12.7 | 16.2 | 19.0 | |
負荷轉矩 | N·m | 2000 | 2200 | 2600 | |
失速轉矩 | N·m | 2100 | 2300 | 2700 | |
啟動轉矩 | N·m | 2050 | 2250 | 2650 | |
耗氣量 | m3/min | 11 | 12 | 13 | |
空載轉速 | r/min | 240 | 270 | 290 | |
1/2空載轉速 | r/min | 120 | 135 | 145 | |
1/2空載轉速下轉矩 | N·m | 900 | 1000 | 1100 | |
噪聲 | 聲壓級 | dB(A) | 110 | ||
聲功率級 | 120 | ||||
推進力 | kN | 20 | |||
鉆孔速度 | mm/min | 300 | |||
沖洗水壓力 | MPa | 0.6-1.2 | |||
導軌長度 | mm | 2200±20 | |||
導軌推進行程 | mm | 1340±20 | |||
工作高度 | mm | 2010±20 | |||
小工作高度 | mm | 570±20 | |||
主機重 | kg | 210 | |||
架柱機重 | kg | 165 | |||
整機外形尺寸 | mm | 2200X580X2250（±50） | |||
操作臺 | 機重 | kg | 65 | ||
外形尺寸 | mm | 530X450X750（±50） | |||
