| 加工定制 : | 是 | 測量精度 : | 0.01 |
| 測試范圍 : | 廣泛 | 調速范圍 : | 0-3500 |
| 拉伸速度 : | 快 | 類型 : | 液壓試驗臺 |
| 品牌 : | 山東錦輝電氣設備 | 型號 : | JH-380PRO |
| 負荷 : | 300KW |

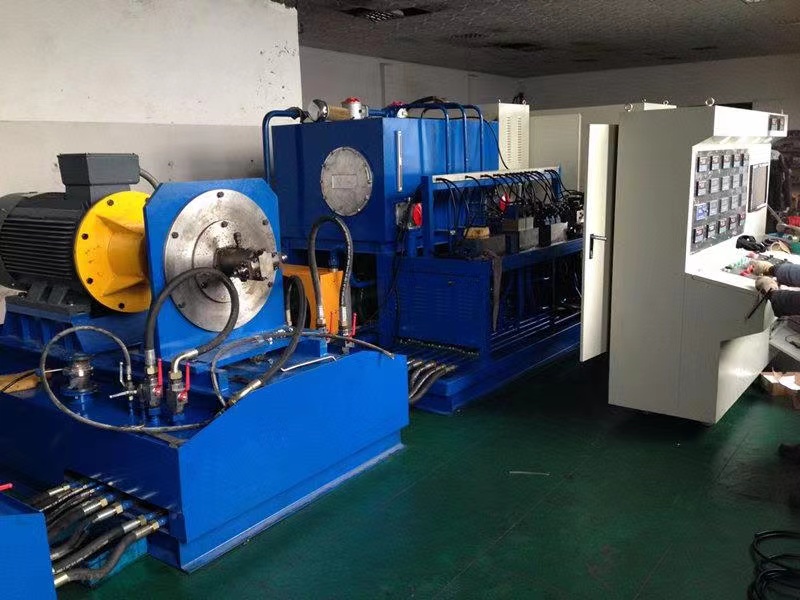

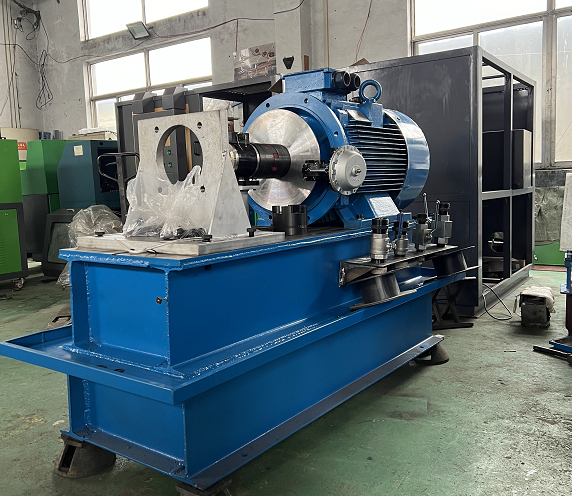

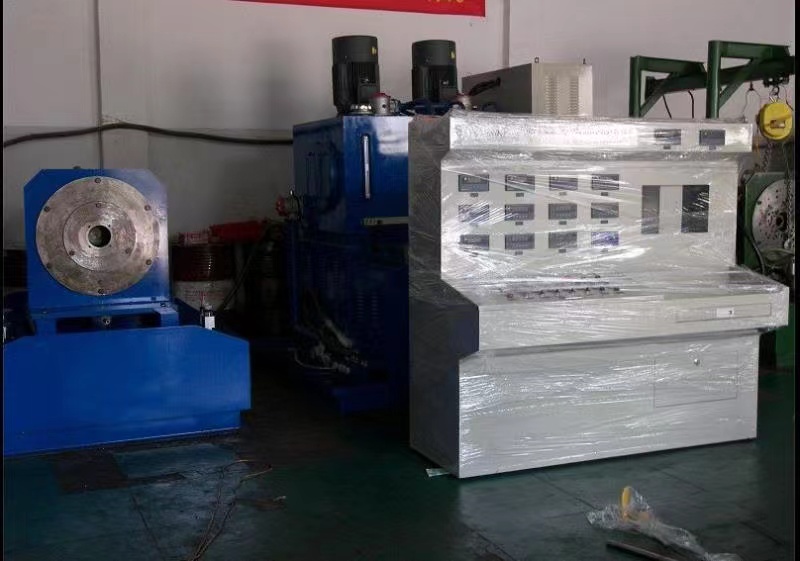

液壓試驗臺，～修理用試驗臺
?1、標準配置
1、電機：75kw 6級或者110kw? 4級
2、性價比高，功能全
3、測試范圍：壓力、流量、轉速、排量、容積效率、開式、閉式泵、左、右旋、馬達、油缸、
?2、? 高端配置
1、 電機：110kw 4級
2、 功能全
3、測試范圍：壓力、流量、轉速、排量容積、開式、閉式泵、左、右旋項、馬達、油缸、扭矩、功率、自動生成試驗報告、曲線圖、自動采集數據、打印輸出
液壓試驗臺方案
功能要求:液壓泵，馬達，閥檢測試驗;型號JH-380pro試驗項目:
1、 排量檢查試驗:空載壓力，測定排量。?
2、 容積效率試驗:額定工況下，測定容積效率。?
3、 超載試驗:排量，公稱轉速，額定壓力的 110%或 高壓力下運轉1?
分鐘以下。
4、 外滲漏:在上述試驗中，檢查密封部位的泄漏情況。?
5、
系統壓力可到31.5MPa。
三、 試驗臺系統功能及參數:?
1、 驅動方式:電機變頻驅動，功率75kw+22kW?
2、 調速方式:變頻調速0-1500r/min?
3、 加載方式:手動雙路加載31.5MPa。可同時試驗雙聯泵。?
4、 系統 流量≦330L/min?
輔助系統 流量≦75L/min，輔助系統 高壓力16.5MPa
5、
6、 設備使用環境溫度范圍:0-60℃?
7、 設備介質溫度水冷控制。?
8、 設備電源要求:AC380V(315A)?
9、 顯示方式:轉速、流量、壓力直觀顯示。供油方式:自吸供油和強制供?
油。
10、 試驗元件:主要測試開式液壓泵，閉式泵。輔助測試液壓閥，液壓油缸?
等。
11、 左旋、右旋均可試驗?
12、 配濾油車一臺，用于回收泄漏油。?
13、 進回油濾清器4級過濾具有報警功能。?
14、 油箱容積:1.3立方米?
15、 供貨商負責設備安裝及調試
