| 品牌 : | 溫州弘凌 | 型號 : | Y43X |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 適用介質 : | 蒸汽 | 公稱通徑 : | 15-500 |
| 結構形式 : | 彈簧薄膜式 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 零部件及配件 : | 閥體 |
| 類型(通道位置) : | 二通式 | | |

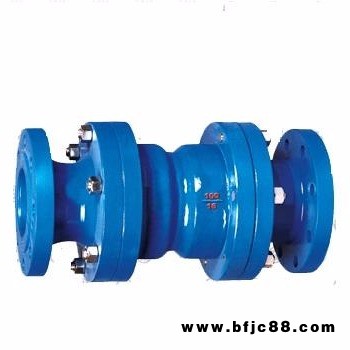

Y43X固定比例式減壓閥，是一種等比例減低流經介質壓力的調節閥。通常用于高層建筑、泵站及消防系統，既能減動壓又能減靜壓，減壓比例精確。該閥結構簡單，選材優質，價格低廉，性能可靠。參考比例有：2：1、3：1、4：1、3：2、5：2等，如客戶有特殊要求，可在訂單中說明。比例式減壓閥主要由閥體、進口法蘭、活塞、大缸套、小缸套、出口法蘭及O型圈、密封墊等零件組成。比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成了閥前與閥后的壓力差，改變閥后的壓力達到減壓目的。比例式減壓閥結構獨特、性能優越、流量大、開關平穩、無噪聲、減壓比例穩定、即“減動壓”又“減靜壓”，并且有減少乃至消除“水錘”現象對管件與供水器具的破壞，消除不必要的振動，節約水源保護管網的作用。
固定比例式減壓閥產品性能參數：
| Y43X固定比例式減壓閥性能參數 |
| 適用介質 | 水、氣體 |
| 適用溫度 | ≤90℃ |
| 壓力誤差 | ≤8％ |
| 小開啟壓力 | 2∶1 | 0.2MPa |
| 3∶1 | 0.3MPa |
固定比例式減壓閥產品零部件材料: ?
| Y43X固定比例式減壓閥零部件材料 |
| 主要零件材料 | 閥體 | 錫青銅 | 不銹鋼 | 鑄鐵 |
| 內件 | 錫青銅 | 不銹鋼 | 錫青銅或不銹鋼 |
固定比例式減壓閥產品外形及結構尺寸: ?
| Y43X固定比例式減壓閥連接形式 |
| 連接形式 | 法蘭、內螺紋 |
| Y43X固定比例式減壓閥外形及結構尺寸 |
| 公稱通徑DN(mm) | A | D3 |
| 25 | 232 | 115/125 |
| 32 | 246 | 140/150 |
| 40 | 256 | 150/155 |
| 50 | 270 | 165/175 |
| 65 | 306 | 185/200 |
| 80 | 320 | 210/230 |
| 100 | 340 | 240/265 |
| 125 | 400 | 275/300 |
| 150 | 429 | 310/350 |
| 200 | 358 | 355/400 |
