| 品牌 : | 塘業 | 型號 : | D7A1X-10/16Q |
| 結構形式 : | 垂直板式 | 3C閥門類別 : | 工業 |
| 訂貨號 : | D7A1X-10/16Q | 加工定制 : | 是 |
| 貨號 : | D7A1X-10/16Q | 材質 : | 球墨鑄鐵 |
| 連接形式 : | 對夾 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 雙向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 手輪 |
| 用途 : | 流量控制 | 類型(通道位置) : | 直通式 |
| 口徑 : | DN40-DN2000 | 公稱通徑 : | DN40-DN2000 |
| 安裝尺寸 : | DN40-DN2000 | 規格 : | DN40-DN2000 |
| 是否跨境貨源 : | 否 |
天津市塘業閥門有限公司主要生產《手動對夾式蝶閥》也是國內蝶閥供應商之一。在石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業具有較高的知名度及影響力，我廠自創辦以來不斷以科技創新，努力開發以國代進，手動對夾式蝶閥主要按GB、JB、美標API、ANSI、英國BS、德標DIN、法國NF、日本JIS、JPI標準生產。并可根據用戶特殊要求冶煉和制造。產品 全國各地，并遠銷中東、東南亞、歐美等十多個國家和地區。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。適用石油、化工、冶金、電力、建筑、熱力給。

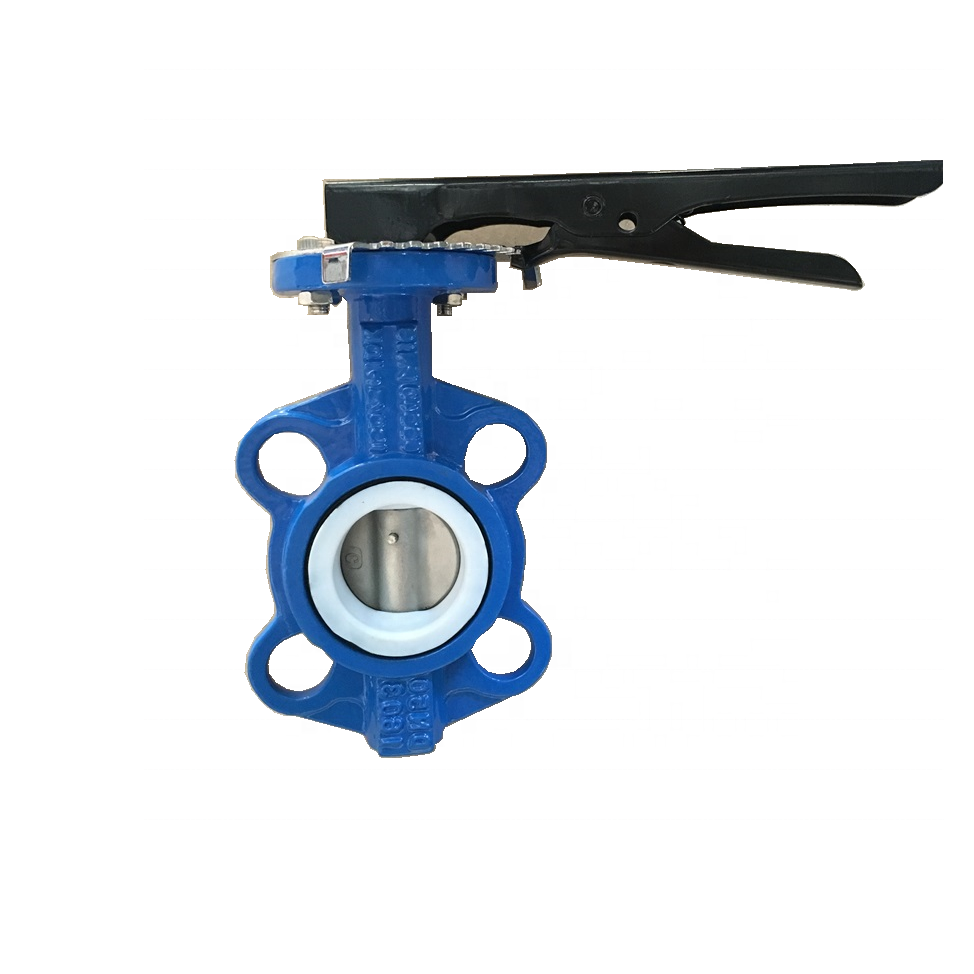

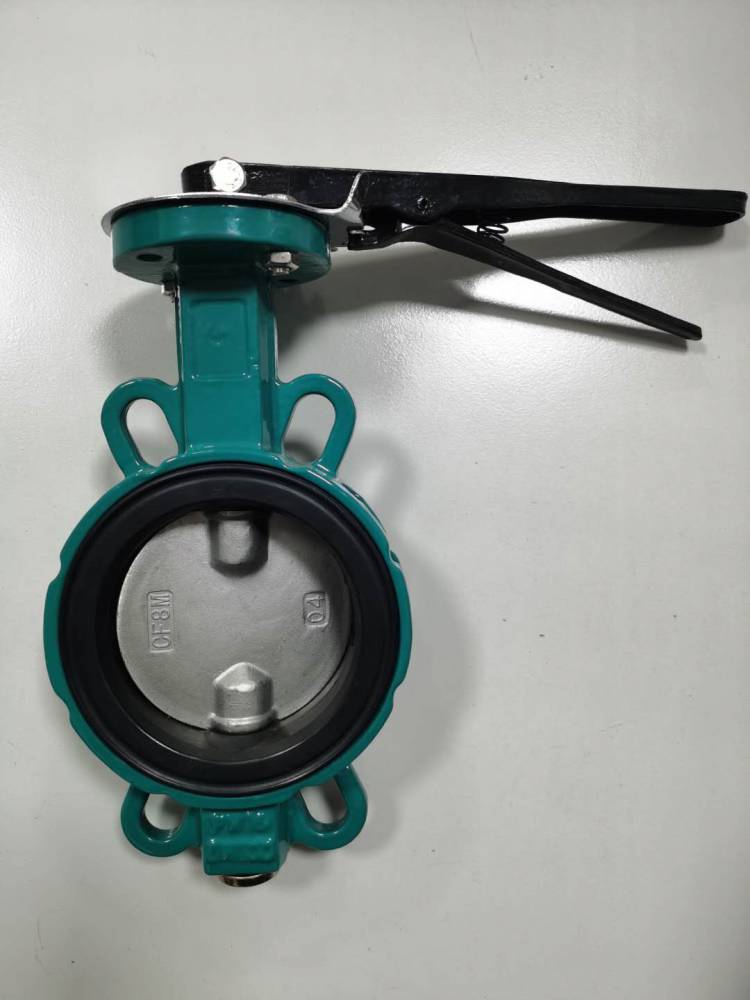

手動對夾式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:
1、手動對夾式蝶閥設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、手動對夾式蝶閥可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、手動對夾式蝶閥密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
手動對夾式蝶閥設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
手動對夾式蝶閥主要技術參數
| 公稱通徑 | DN（mm） | 50～800 | ||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
| 零件名稱 | 材料 | |||
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 | |||
| 蝶板 | 鑄鋼、不銹鋼及特殊材料 | |||
| 密封圈 | 各種橡膠、聚四氟 | |||
| 閥桿 | 碳鋼 2Cr13、不銹鋼 | |||
| 填料 | O型圈、柔性石墨O | |||
