誠騰 蝸桿渦輪啟閉機鑄鐵鑲銅閘門 鑄鐵方形閘門 鑄鐵閘門現貨

鑄鐵鑲銅圓閘門是由門框、閘板、導軌、密封條、可調整密封機構等部件組成，其密封原理是門框固定于水池墻壁上，導軌固定門框與墻壁上，閘板通過導軌做啟閉動作，直到閘板上的鍥塊碰到導軌條上的鍥塊，使得閘門密封面緊靠門框上的密封面，從而起到密封效果，另外閘板密封面跟門框密封面都是鑲銅材質的，具有耐磨損的特性，使得閥門密封密封性好、耐磨性強、耐腐蝕、操作簡單、安裝方便、使用壽命長、適應性廣等特點。
適用于給水排水、水利和防洪等水工構筑物的取水口、水池及集水井內，作切換流道或截斷水流用。
此閘門可以通過啟閉機在平臺上操作，根據客戶要求可以配置手動、手電兩用啟閉機，使得開啟過程中輕松自如。

鑄鐵鑲銅圓閘門

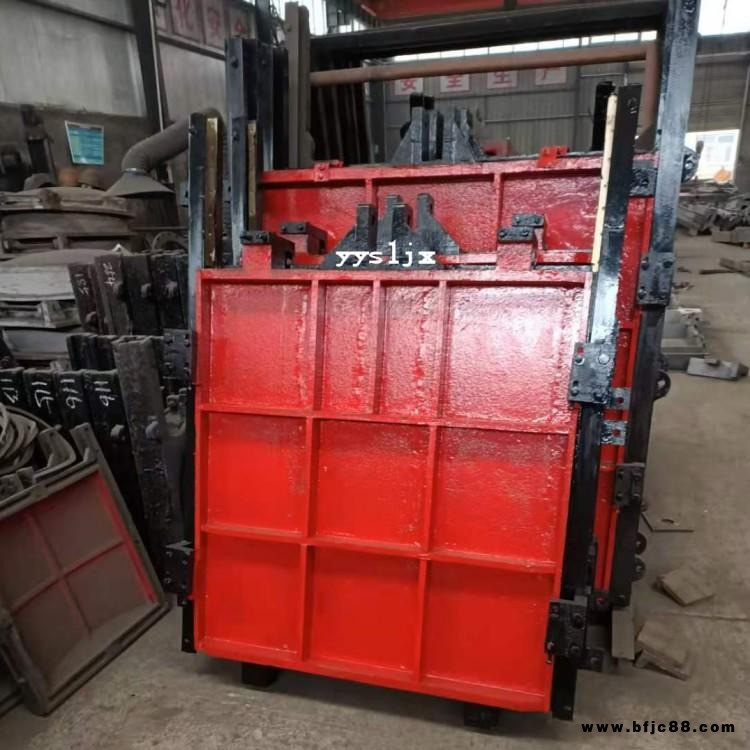

MZQF鑄鐵鑲銅方閘門作為一種水位控制設備，我公司是生產該產品的廠家之一，綜合國內外同類產 品的先進技術和工藝，多次對產品結構及加工工藝進行改進。它的制造安裝符合建設部CJ/T3006-92 標準和 美國水工業協會AWWA.501-87標準，廣泛應用于市政、石化、鐵道、冶金、煤炭、紡織、電力、輕工、食品、 醫藥、環保、污水處理等系統工程中。其組合配套產品一般由傳動裝置、支座、絲桿、閘板、門框架、楔塊 等零部件組成。作為管道和交匯窨井、泥砂池、污水渠、泵站進水口、清水池等水處理構筑物上作截止、疏 通或調節水流水位之用，也可以用于農業排灌或其它水利設施中，并可與手動、電動等啟閉機組合配套使用， 實現現場操作或遠距離集中控制，還可與微機聯動控制。

MZQF鑄鐵鑲銅方閘門用途:

主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用。本系列閘門可分為方形MZF、圓形MZQY、AZQY 和矩形MZJ 三類，它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。

結構特點和工作原理:


1、鑄鐵鑲銅閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的 1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2、鑄鐵鑲銅閘門通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3、采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
4、 品種規格齊全，適應性廣。
5 、鑄鐵鑲銅閘門與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂 升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。

主要技術性能參數:

1、鑄鐵鑲銅閘門型號與規格
a）方形閘門  MZQF  200×200～3500×3500
b）圓形閘門  MZQY  DN200～DN3000  AZY DN200～DN2000
c）矩形閘門  MZQJ     1000×500～2000×1200 , 500×1000～1200×2000
2、鑄鐵鑲銅閘門主要性能指標
a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米長度滲水量：正向≤0.7L/min ·m           反向≤1.25L/min ·m
c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。
d）工作環境：溫度-20℃～120℃          濕度：95%      工作介質：水與污水 PH 值：5～10
e）安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。
f）工作水頭：單向受壓：正向：10m              反向：5m       雙向受壓：均為10m
g）啟閉速度：不小于0.2m/min，不大于1.5m/min。
h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。

 零件名稱       材質                                材質標準
閘板         灰鑄鐵 （HT250）/球鐵 （QT450-10）、不銹鋼 GB9439-88/GB1348-88 或
門框         灰鑄鐵 （HT250）/球鐵 （QT450-10）、不銹鋼 GB12226-89/GB12227-89
導軌         灰鑄鐵 （HT250）/球鐵 （QT450-10）、不銹鋼 GB1220-84
密封面        錫青銅ZCuSn5PbZn5 或丁晴橡膠              GB1176-87 或
楔塊         錫青銅ZCuSn5PbZn5 或丁晴橡膠              GB12225-89
傳動螺桿       不銹鋼                               GB1220-84
吊塊螺母       鋁鐵青銅ZCuA110Fe3                    GB1176-87
緊 件        不銹鋼0Cr17Ni12Mo2或0Cr18Ni9Ti        GB1220-84
