| 品牌 : | 美國FAWKES福克斯 | 型號 : | DN10-DN200 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 彈性球球閥 | 公稱通徑 : | DN10-DN200mm |
| 適用介質 : | 弱酸堿介質 | 壓力環境 : | 常壓 |
| 工作溫度 : | 真空 | 標準 : | 美標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 閥桿 | 用途 : | 調節 |
| 類型(通道位置) : | 直通式 | 作用對象 : | 帶酸、堿性的氣體或液體 |
福克斯（FAWKES）BU28P型氣動高真空球閥
BU28P型氣動高真空球閥適用的工作介質為帶酸、堿性的氣體或液體的接通或切斷管路中的介質流
原理--
BU28P型氣動高真空球閥以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥做啟閉運動。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。
氣缸分為雙作用和單作用（彈簧復位），可選配反饋信號裝置及電氣閥門定位器。
技術性能
| 適用范圍（Pa） | 快卸法蘭（KF）2×10-5 ~1.3×10-5 |
| 活套法蘭6×10-5 ~1.3×10-6 |
| 閥門漏率（Pa.L/S) | ≤1.3×10-6 |
| 介質溫度（℃） | 標準型：-30~+150 |
| 特殊：-30~+240 |
| 氣源壓力（MPa) | 0.4~0.8 |
| 材質 | 碳鋼或不銹鋼 |
| 安裝位置 | 任意 |
| 電源電壓 | 標準出廠：AC220V/50Hz |
| 特殊指定：①AC110V;②DC24V;③DC12V等 |
| 信號反饋 | 標準出廠：閥位指示器 |
| 特殊指定：可選①微動開關②智能型4~20mA DC③防爆型微動開關 |
| 氣缸可選 | 標準出廠：雙作用式 |
| 特殊指定：單作用式（有彈簧返回）可選常開或常閉 |

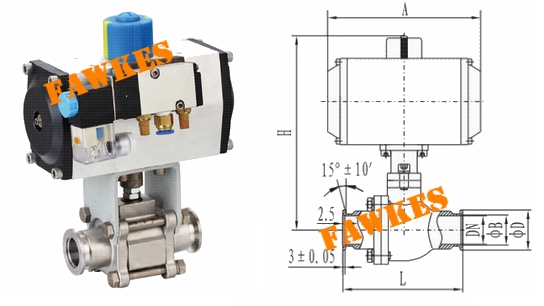

氣動高真空球閥快卸法蘭連接外形尺寸
| 通徑（DN） | ΦD | ΦB | H | L | A |
| 10 | 30 | 12.2 | 160 | 92 | 146 |
| 16 | 30 | 17.2 | 162 | 100 | 146 |
| 25 | 40 | 26.2 | 191 | 114 | 168 |
| 40 | 55 | 41.2 | 267 | 165 | 260 |
| 50 | 75 | 52.2 | 289 | 175 | 268 |

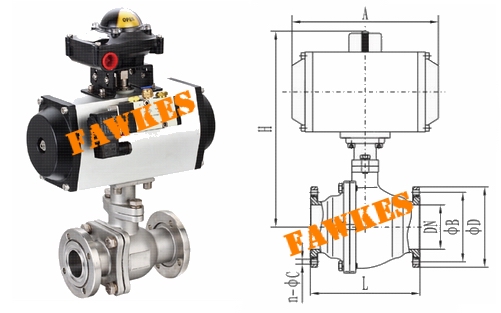

氣動高真空球閥活套法蘭連接外形尺寸
| 通徑（DN） | ΦD | ΦB | H | L | A | n-ΦC |
| 10 | 50 | 40 | 160 | 92 | 146 | 4-Φ6.5 |
| 16 | 60 | 45 | 162 | 100 | 146 |
| 20 | 65 | 50 | 191 | 114 | 168 |
| 25 | 70 | 55 | 191 | 114 | 168 |
| 32 | 90 | 70 | 230 | 140 | 204 | 4-Φ9 |
| 40 | 100 | 80 | 267 | 165 | 260 |
| 50 | 110 | 90 | 289 | 175 | 268 |
| 63 | 130 | 110 | 313 | 186 | 268 |
| 80 | 145 | 125 | 346 | 198 | 298 | 8-Φ9 |
| 100 | 165 | 145 | 375 | 220 | 298 |
| 125 | 200 | 175 | 444 | 266 | 458 | 8-Φ11 |
| 150 | 225 | 200 | 497 | 296 | 525 |
| 200 | 285 | 260 | 620 | 390 | 602 | 12-Φ12 |
