| 加工定制 : | 是 | 型號 : | DN50 |
| 品牌 : | 美國FAWKES福克斯 | 材質 : | 不銹鋼 |
| 連接形式 : | 法蘭 | 公稱通徑 : | DN50mm |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 美標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 配件 |
| 用途 : | 換向 | 類型(通道位置) : | 二通式 |
| 適用介質 : | 任何腐蝕性介質 | | |
福克斯（FAWKES）進口襯氟旋塞閥描述
? ? ? ? 襯氟旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小。由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。近年來作為歷史上 早被人們采用的閥門之一，不但沒有襯球閥等形式的閥門所代替，反而在市場上呈現越來越火爆的趨勢。旋塞閥多用于截?cái)嘟橘|(zhì)流動，也可進行介質分配（三通旋塞閥）。
襯氟旋塞閥廣泛適用于除"熔融堿金屬和元素氟"外的任何腐蝕性介質，在化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電、環境保證等行業得到廣泛的運用。
標準規范：
設計和制造標準：API 6D,HG/T3704.GB/T 12240
結構長度：ASME B16.10, HG/T3704,GB/T 12221
連接標準：法蘭: ASME B16.5,HG/T 20592,GB/T9119
試驗標準：API 598, GB/T 13927,JB/T 9092

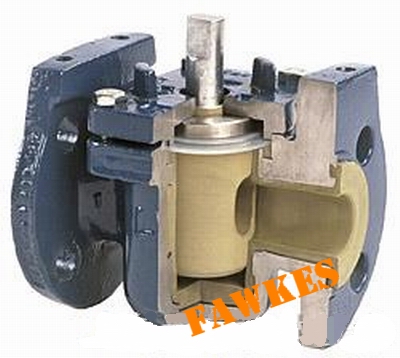

襯氟旋塞閥結構圖
產品特性
1.旋塞與襯里閥體帶有理想的錐度設計，當在使用過程中由于磨損而不能密封時，可通過調整閥蓋上的調節螺釘使旋塞向下移動，補償加在密封面的密封力。
2.頂密封組件組成 道外密封，在密封面失效的情況下，阻止介質從閥桿向外泄漏。
3.把上閥蓋上的四個螺栓打開后，就可以取出閥內所有部件，進行直接更換閥門零件而不需要從管道上取下閥門
4.具有進出口端同時密封的優點，在整個工作過程當中密封 面摩擦系數小，塞體運轉靈活，不需要潤滑。
5.密封性能好，使用壽命長,更換零件襯里材料可適用各種介質。

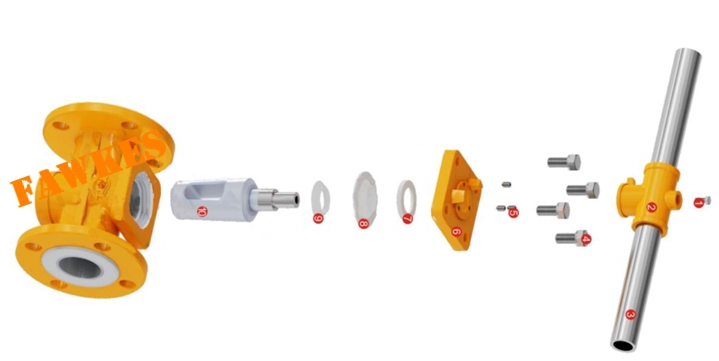

福克斯（FAWKES）進口襯氟旋塞閥結構圖
| 件號 | 名稱 | 材料明細 |
| 1. | 內六角螺釘 | A193 B7? | A320 B8 | A193 B8M |
| 2. | 手柄座 | A216WCB? | A351 CF8 | A351 CF8M |
| 3. | 操作桿 | 25#?SS304 |
| 4. | 外六角螺釘 | ? A193 B7 | A320 B8 | A193 B8 |
| 5. | 調節螺釘 | ? A193 B7 | A320 B8 | A193 BM |
| 6. | 閥蓋 | A216 WCB ? | A351 CF8 | A351 CF8M |
| 7. | 金屬壓板 | SS304 |
| 8. | V型墊 | PTFE |
| 9. | 軸環 | PTFE |
| 10. | 塞子 | A216 WCB+襯里材質 | A351 CF8?+襯里材質 | ?A351 CF8M+襯里材質? |
| 11. | 閥體 | A216 WCB+襯里材質 | A351 CF8?+襯里材質 | ?A351 CF8M+襯里材質? |
