| 品牌 : | 美國FAKWES福克斯 | 材質 : | 不銹鋼 |
| 型號 : | DN15-200 | 連接形式 : | 法蘭 |
| 適用介質 : | 蒸汽 | 公稱通徑 : | DN15-200mm |
| 結構形式 : | 活塞式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 標準 : | 德標 |
| 流動方向 : | 單向 | 驅動方式 : | 蒸汽 |
| 零部件及配件 : | 閥桿 | 類型(通道位置) : | 直通式 |
福克斯（FAWKES）進口蒸汽減壓閥工作原理：
先導隔膜式蒸汽減壓閥由一個直接作用式先導閥控制主閥的開啟度，而先導閥的輸出是由控制彈簧的設定壓力與下游反饋壓力的平衡而控制。這種導閥式結構設計有兩個方面：1.雙閥芯的結構消除了上游壓力的影響；2.下游反饋壓力與設定值之間的差異經主隔膜放大，使得減壓閥反應非常靈敏，從而保證了下游蒸汽壓力的穩定。
福克斯（FAWKES）進口蒸汽減壓閥選型：
先導式蒸汽減壓閥是一個減壓穩壓閥，不論上游壓力變化還是蒸汽流量變化均能穩定下游蒸汽壓力，在蒸汽全流量和零流量時都能保證下游蒸汽壓力的穩定。在選型減壓閥時不能直接按照管道口徑配置，必須遵循上下游壓力、蒸汽流量、流量波動、要求壓力精度等參數進行選型。才能使確保安全無患的工作。
福克斯（FAWKES）進口蒸汽減壓閥壓力控制范圍
1.型號：Fig.DP17Y
規格：法蘭連接∶?DN15~50、螺紋連接∶?1/2"~2" BSP NPT ?
溫度： 工作溫度∶ 蒸汽285℃?、空氣 120℃
黃色彈簧 0.2~3.0bar
藍色彈簧 2.5~7.0bar
紅色彈簧 6.0~12.0bar
錐形彈簧 0.2~17bar g
2.型號：Fig.DP17G
規格：法蘭連接∶?DN15~50、螺紋連接∶?1/2"~2" BSP NPT ?
溫度： 工作溫度∶ 蒸汽285℃?、空氣 120℃
黃色彈簧 0.2~3.0bar
錐形彈簧 0.2~17 barg
3.型號：Fig.DP17P
規格：法蘭連接∶?DN15~200、螺紋連接∶?1/2"~2" BSP NPT ?
溫度： 工作溫度∶ 蒸汽285℃?、空氣 120℃
黃色彈簧0.2~3.0bar ?
藍色彈簧2.5~7.0bar
紅色彈簧6.0~12.0bar
4.型號：Fig.DP17H
規格：法蘭連接∶?DN65~150
溫度： 工作溫度∶ 蒸汽285℃?/300℃?/350℃?、空氣 120℃
黃色彈簧 0.2~3.0bar
錐形彈簧 0.2~17bar
灰色彈簧 16.0~24.0bar

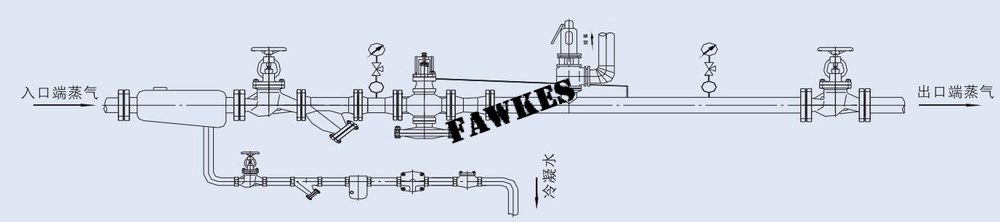

福克斯（FAWKES）進口蒸汽減壓閥安裝現場圖
1.導閥型減壓站：減壓閥應根據管道上，下游壓力和蒸汽流量選擇口徑大小.一般減壓閥 少比上游管道小一個口徑.其它管道件如汽水分離器，過濾器，截止閥等應與管道同口徑.如有需要，減壓站可安裝旁通閥以備緊急情況使用，旁路閥應安裝在減壓閥上方與減壓閥同口徑。
2.減壓閥串聯：?如果減壓比超過10∶1，應使用2個減壓閥串聯以獲得準確的壓力控制。
3.并聯減壓閥：減壓閥可從 到O%調節負荷，盡管如此，如果閥門要經常工作在小負荷工況時，蕞好用2個較小的減壓閥并聯.如果小負荷小于 負荷的10%則蕞好選用2臺減壓閥并聯。
并聯減壓站還用于關鍵的，不可中斷供汽的應用。
