| 品牌 : | 中遠 | 型號 : | BW150型 |
| 產品別名 : | 砂漿注漿機 | 工程機械種類 : | 混凝土機械 |
| 產品用途 : | 工程中灌注水泥和砂漿的專用設備 | 產品類型 : | 全新 |
| 驅動功率 : | 7.5 | 重?量 : | 500 |
| 訂貨號 : | hnzyjx343 | 貨號 : | hnzyjx343-2 |
BW型泥漿泵 注漿泵 泥漿注漿機 臥式注漿泵 雙液注漿泵 氣動注漿泵注漿泵 高壓三缸注漿泵 三缸高壓注漿泵 單缸活塞式注漿泵 高壓型氣動注漿泵

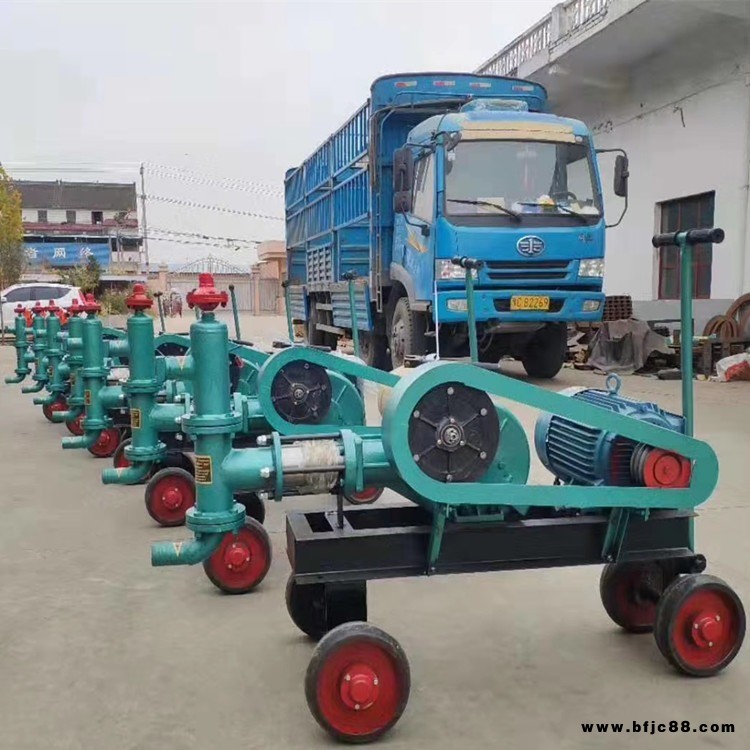

BW型泥漿泵簡介：
BW型（注漿泵）泥漿泵為臥式三缸往復單作用活塞泵，該泵具有兩種缸徑和四檔速度。排量和孔深根據用途隨意調節，深度可和1500米鉆機配套使用，也可用語水泥漿灌注，本泵耗能少，操作靈活，堅固耐用，分解性好，易于搬遷。
BW型泥漿泵結構：
按泵的缸數：若按泵的缸數分類，有單缸﹑雙缸、三缸、五缸等種型式。
漿泵的主要部件有泵殼、泵體、葉輪、泵座、聯軸器、支撐筒、離合器、變速箱、動力驅動、電機座、電動機等、壓力表、消洗閥等部分組成。
蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐蝕性較好，加工工藝方便。葉輪為三片單園弦彎葉，選用半封閉葉輪，并采用可鍛鑄鐵、所以強度高，耐腐蝕；加工方便，通過性好,效率高。為了減輕重量和減少車削量、泵軸是碳素鋼冷拉園鋼制造。泵座中裝有四只骨架油封和軸套，防止軸磨損，延長軸的使用壽命。
BW型泥漿泵優點：
往復泵由動力段和液力端兩大部分組成。動力端的功能，是將動力機的回轉運動轉變?yōu)榛钊?或柱塞)的直線往復運動。它包括傳動離合裝置、變速減速裝置和曲柄連桿。它們的相互位置與安排決定著泵的總體結構型式，決定著泵的驅動方案及結構方案的選擇。動力端的主要零部件包括皮帶輪，離合器曲軸箱體及其中的傳動軸，齒輪副，曲軸，連桿及十字頭滑塊。液力端油泵頭體、缸套、活塞、活塞桿吸入閥和排出閥等組成，它的作用是通過活塞在缸套中作往復運動形成液缸容腔變化，完成能量轉化，實現吸入和排出液體。
本泵可垂直或傾斜使用，占地面積小，蝸殼需埋在工作介質中工作，容易啟動，不需引水，旋轉方向應從電機尾部看是順時針?lè)较蚬ぷ鳌？倷C(jī)長度備有各種規格，以便使用單位根據用途因地制宜地選用。
BW型泥漿泵優勢：
1.輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。
2.流量與轉速成正比，通過變速機構或調速電機可實現流量調節。
3.自吸能力強，不用裝底閥可直接抽吸液體。
4.運轉平穩、振動、噪聲小。
5.結構簡單、拆裝維修方便。
BW型泥漿泵特點：
1.具有可滿足大、小口徑鉆機所需的各四擋流量，流量調節范圍大，參數選擇合理。可與XY-4巖心鉆機和XY-5型鉆機配套使用。可滿足不同口徑、不同孔深、不同地質巖心鉆探的需要。
2.活塞為碗形加尼龍靠背的自封式S型聚胺脂橡膠活塞，較大提高使用壽命。
3.拉桿上設有五道防塵密封圈，以防止液力端的泥漿帶入動力端和動力端潤滑油濾。經多次生產試驗證明，密封可靠，性能良好。致使齒輪延長使用壽命。
4.進排水閥采用鋼球。并在閥蓋上設有減聲橡膠墊，以減少?zèng)_擊噪聲。
5.壓力表采用BY-1型抗震壓力表，壽命長。
6.結構緊湊，造型美觀。
7.可拆性好，便于維修和搬遷。
BW型泥漿泵范圍：
大壩基礎的帷幕注漿、固結注漿和錨固注漿、大排量遠距離輸送漿液等。BW-150型三缸泥漿泵對大濃度、高壓帷幕注漿（7Mpa）及灌注砂漿（直徑小于2mm）有較好的適應能力，可以廣泛用于各種行業的基礎處理工程。
BW型泥漿泵用途：
BW150/250型注漿泵是曲軸變量注漿工程中灌注水泥和砂漿的理想設備，主要用于大壩基礎的帷幕注漿、固結注漿和錨固注漿、大排量遠距離輸送漿液等。
注漿泵對高濃度、高壓帷幕注漿（大于5Mpa）及灌注砂漿（直徑小于2mm）有較強的適應能力，注漿泵廣泛用于各種行業的基礎處理工程。
BW型泥漿泵技術參數：
型號規格 | BW150型 | BW160型 | BW250型 | BW320型 |
流量(L/min) | 150 | 160 | 250 | 320 |
泵速(r/min) | 47-222 | 42-200 | 42-200 | 42-200 |
壓力mpa) | 7 | 10 | 12 | 13 |
驅動功率 | 7.5 | 11 | 15 | 30 |
缸數(個) | 3 | 3 | 3 | 3 |
缸徑 | ￠70 | ￠80 | ￠100 | ￠120 |
活塞行程:(mm) | 70 | 100 | 110 | 120 |
進水管直徑 | ￠51 | ￠51 | ￠76 | ￠76 |
排水管直徑 | ￠32 | ￠32 | ￠32 | ￠32 |
輸入速度(r/min) | 580 | 500 | 500 | 500 |
輸入扭矩(Nm) | 48 | 48 | 48 | 48 |
外形尺寸 | 1650*795*995 | 1650*795*650 | 1650*800*700 | 1650*850*750 |
重 量 | 560 | 480 | 760 | 1000 |
裝箱單：整機一臺，活塞三個，鋼球三個，密封圈一套，過濾閥門一套，吸漿管一根，工具一套。
