通風蝶閥應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安裝。

基本信息

• 中文名稱

  通風蝶閥

• 簡介

  一種結構簡單的調節閥

?

• 結構特點

  內無連桿、螺栓等

• 用途

  適用于建材

折疊編輯本段概述

折疊簡介

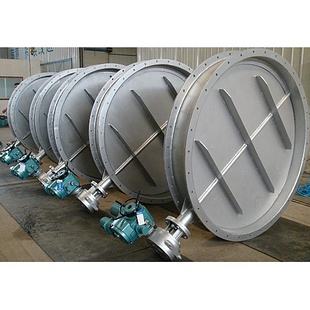

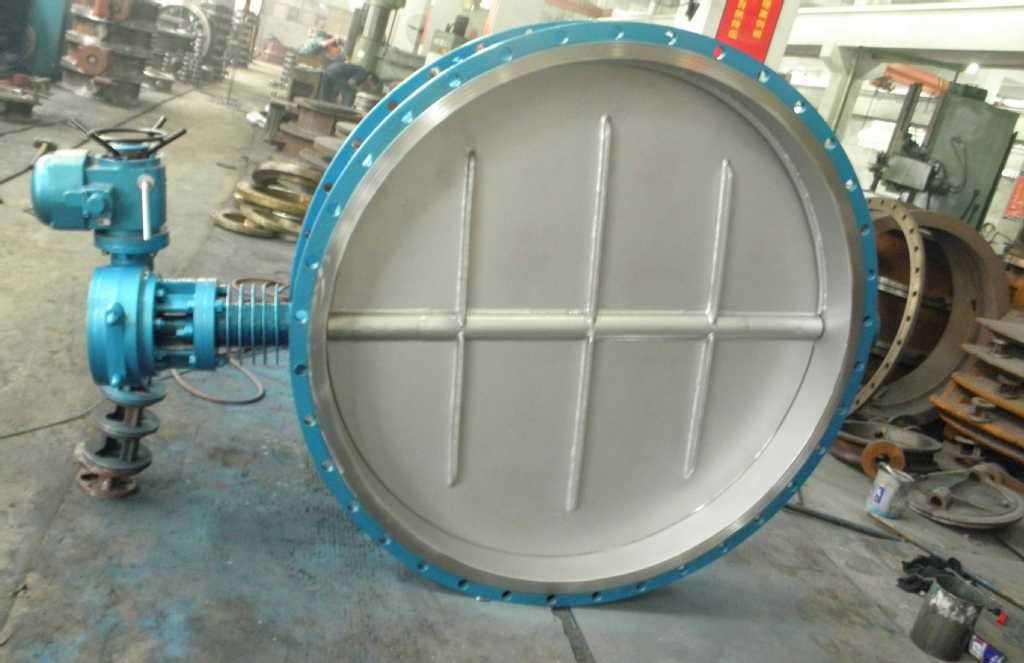

蝶閥是一種結構簡單的調節閥，同時也可用于低壓管道介質的開關控制。電動通風蝶閥通風蝶閥是一種非密閉型蝶閥。

主要產品:大型通風蝶閥，電動通風蝶閥，泄露率為0，防爆通風蝶閥。

折疊結構特點

1.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。

2.內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響

折疊用途

通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度300公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。通風蝶閥

折疊編輯本段工作原理

通風蝶閥分為手動和電動傳動，可由電動機或者渦輪帶動驅動執行機構，使蝶板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。通風蝶閥

折疊編輯本段安裝要點

1.安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。

2.閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行標準通用閥門標志GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243要求。

折疊編輯本段分類

折疊按驅動

(1)電動蝶閥

(2)氣動蝶閥

(3)液動蝶閥

(4)電液動蝶閥

折疊按結構

(1)中心密封蝶閥

(2)單偏心密封蝶閥

(3)雙偏心密封蝶閥

(4)三偏心密封蝶閥

折疊按材質

(1)軟密封蝶閥

a.密封副由非金屬軟質材料對非金屬軟質材料構成。

b.密封副由金屬硬質材料對非金屬軟質材料構成。

(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。

折疊按密封形式

(1)強制密封蝶閥

a.彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生

b.外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生

(2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生

(3)自動密封蝶閥。密封比壓由介質壓力自動產生。

折疊按工作壓力

(1)真空蝶閥。工作壓力低于標堆大氣歷的蝶閥。

(2)低壓蝶閥。公稱壓力PN<1.6MPa的蝶閥。

(3)中壓蝶閥。公稱壓力PN為2.5--6.4MPa的蝶閥。

(4)高壓碟閥。公稱壓力PN為10。0--80.0MPa的蝶閥。

(5)超高壓蝶閥。公稱壓力PN>10MPa的蝶閥。

折疊按工作溫度

(1)高溫蝶閥。t>450 的蝶閥

(2)中溫碟閥。120 C

(3)常溫蝶閥。一40C

(4)低溫蝶閥。一10

(5)超低溫蝶閥。t<一10 C的蝶閥

折疊按連接方式

(1)對夾式蝶閥

(2)法蘭蝶閥

(3)支耳式蝶閥

(4)焊接式蝶閥

折疊編輯本段特點

通風蝶閥的結構是使用中線蝶板和短結構鋼板進行焊接而成的，所以它的內部沒有連桿和螺栓等組件，在使用過程中也就不會產生一些組件問題，因此故障率很低。使用起來很方便。是一種可靠 門裝置。而且因為它的密封系統采用的是金屬封閉，雖然密封效果比不上彈性密封，但是使用壽命要比彈性密封長，而且具有耐高溫的特性。所以在建材、電力、冶金等行業都有著廣泛的應用。在溫度不高于300度的介質輸送管道中，都可以完美的實現連接和關閉調節作用。這種蝶閥還可以根據客戶的需要來特殊定制，十分的人性化。

因為通風蝶閥的蝶板與閥體間的間隙很大，有足夠的膨脹空間，所以在使用過程中它可以有效的防止因為溫度變化帶來的熱脹冷縮的情況，也就不會產生蝶板卡死的現象了。常見的蝶閥有多種的驅動方式，有手動驅動的，也有電動驅動的和氣動驅動的等等，選擇的余地非常的大。因為材質的緣故，這種蝶閥還具備耐高溫的特性，開關的時候也不會有摩擦，使用壽命極長。通風蝶閥是一種使用鋼板焊接制作而成的的閥門，它具有尺寸小重量輕容易安裝等特點，而且因為它的流動阻力小，流通量大，不會受到高溫膨脹的影響。它的驅動力矩較小，開關非常的靈活，所以操作起來很方便。深受業內人士的喜愛。

折疊編輯本段標準及參數

標準

1、設計標準:GB/T12238-1989 JB/T8692-1998

2、法蘭連接尺寸:GB/T9115.1-2000

3、結構長度 h:GB/T12221-1989

4、壓力試驗:GB/T13927-1992;JB/T9092-1999

參數

公稱通徑 DN(mm) 502000

公稱壓力 PN(Mpa) 0.05 0.25 0.6

試驗壓力 強度試驗 0.075 0.375 0.9

密封試驗 1.5泄漏量

適用介質 煤氣、含塵氣體、煙道氣等

適用溫度 負-10度，還有零上 250度

折疊編輯本外形尺寸

展開

折疊安裝說
明

通風蝶閥的安裝是至關重要的，因為安裝的好壞直接關系到了機械以后使用，所以我們在安裝通風蝶閥的時候一定要小心，并且注意相關的問題!下面就有昊天小編帶著大家一起來探討下吧!

通風蝶閥結構采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。通風蝶閥內無連桿、螺栓等、工作可靠、使用壽命長。通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度300公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。

通風蝶閥在管道中一般應當水平安裝，應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。

三通調節閥可以代替二臺同時使用的二通調節閥，起分流或合流作用及兩相調節配比作用。三通調節閥按作用模式可分;正作用:電閉式(當電信號增大時閥位向下位移)，B型反作用:電開式(當電信號增大時閥位向上位移)，K型。三通調節閥具有結構緊湊、重量輕、動作靈敏、流量特性精確，直接接受調節儀表輸入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。

折疊手動通風蝶
閥

1.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便

2.內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響

用途:通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度800-公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
