| 品牌 : | TVT天正 | 型號 : | D673H |
| 材質 : | 鑄鐵 | 連接形式 : | 對夾 |
| 加工定制 : | 是 | 公稱通徑 : | DN50-DN500 |
| 密封形式 : | 硬密封型 | 壓力環境 : | 低壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 形態 : | 蝶式 | 適用介質 : | 水蒸氣油品等 |
| 用途 : | 放水 |

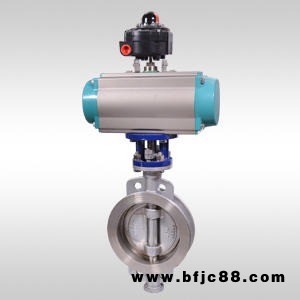

氣動硬密封對夾蝶閥廣泛適用于電站供熱系統和催化裂化主風機道管系統和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作切斷或調節流量左作用。
1、設計采用三偏心原理，開啟密封即分離，關閉接觸即密封，因此密封性能可靠。
2、密封圈選用不銹鋼材料，在高溫和冷態工況下，密封無應力變形，具有耐高溫、使用壽命長的特點。
3、軸向定位裝置，解決軸向密封面磨損易泄漏的難題，傳動裝置可任意方向安裝。
4、過流面積大，流阻系數小，流通能力強。
5、抗老化、抗 、經久耐用。
6、密封可調節，10萬次壽命無泄漏。
?
氣動對夾硬密封蝶閥D673H-16型號代表：
閥門類型代號：“D”表示蝶閥
傳動形式代號：“6”表示氣動
連接形式代號：“7”表示對夾式連接
結構形式代號：“3”表示多層次三偏心
密封面材料代號：“H”表示堆焊合金金屬硬密封
閥門公稱壓力：“16”表示其數值是以“MPa”為單位的公稱壓力值的10倍
?
氣動對夾硬密封蝶閥具體型號有：
D673H-2.5，D673H-6，D673H-10，D673H-16，D673H-25，D673H-40;閥體材質：鑄鐵/球墨鑄鐵廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、 、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、 、 等介質的管路上作為調節和截流裝置使用
?
氣動對夾硬密封蝶閥蝶閥D673H-16主要零部件材料：
?
空氣驅動 | 壓縮空氣4-6bar（可帶手輪） |
公稱通經 | 50～1200mm |
公稱壓力 | 1.0～4.0Mpa |
適用溫度 | -20～+600℃ |
連接方式 | 對夾 |
閥結構 | 偏心 |
閥體材質 | 316、304、碳鋼 |
閥芯材質 | 316、304、碳鋼 |
密封材質 | PTFE、本體、合金 |
適用介質 | 氣體、水及油類等 |
可選附件 | 限位開關、定位器、電磁閥、減壓閥 |
?
氣動對夾硬密封蝶閥蝶閥D673H-16主要性能參數：
?
公稱通徑 | DNmm | 50～1?400 | |||||
公稱壓力 | PNMPa | 0.25 | 0.6 | 1．O | 1.6 | 2.5 | 4.0 |
試驗壓力?PsMPa | 強度試驗 | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 6．O |
密封試驗 | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
氣密封試驗 | O.5～0.7MPa | ||||||
適用介質 | 水、油品、蒸汽、煤氣、酸、堿等 | ||||||
適用溫度 | 一?40℃～5?70℃氣動對夾硬密封蝶閥 | ||||||
