| 品牌 : | TVT天正 | 型號 : | D971X |
| 加工定制 : | 是 | 閥體材料 : | 304 |
| 工作溫度 : | 80 | 公稱通徑 : | DN50 |
| 密封材料 : | 四氟 | 工作介質 : | 水蒸氣油品 |
| 公稱壓力 : | PN10-PN16 | 連接方式 : | 法蘭連接 |
| 執行器性能特點 : | 扭矩大 |

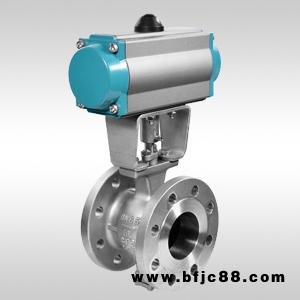

氣動V型不銹鋼對夾球閥采用CNC全自動加工技術，一體式精加工而成，閥體及內部件均為304、316、316L、2520等不銹鋼材質，球芯及閥座為304、316、316L、2520材質并且表面噴涂鈷基合金或碳化鎢合金等，亦可選用陶瓷件如氧化鋯陶瓷或者復合鈦鑭陶瓷。
???? 氣動V型球閥的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節?
氣動V型不銹鋼對夾球閥主要技術參數與性能：
公稱通徑：DN25~250
壓力等級：PN10~25；150LB~300LB；10K
主體材質：304、316、316L、2520等
密封類型：金屬硬密封
密封面材質：噴涂鎳基合金、鈷基合金、碳化鎢、STL司太立等
適用溫度范圍：-40℃~220℃；-40℃~300℃；-40~450℃；-40~600℃
密封等級：GB/T4213，F(xiàn)CI 70-2 V級、VI級
可選氣動附件：電氣閥門控制定位器、電磁換向閥、限位開關回訊器、空氣過濾減壓閥、油霧潤滑器等
驅動方式：氣動；氣動帶手動
?氣動V型球閥的特點：
（1）氣動V型球閥由氣動V型球閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的高級控制閥。V型球閥長期不需修理，使用壽命長，為您提供了真正的 率進行控制工藝狀況的一種閥門。
（2）具有出色的調節特性：氣動V型球閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此V型氣動球閥可以在廣幅的變化范圍內提供精確的控制。
（3） 流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的 值特別高，通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
（4）氣動V型球閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
（5） 可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
（6）金屬閥座的優越密封性：氣動V型球閥采用可動金屬閥座，具有的助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量10額定流量系數。
氣動V型球閥規格參數：
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
| 強度試驗 | 2.4～9.6MPa | |||||||||||||
| 密封試驗 | 1.76～7.0MPa | |||||||||||||
| 流量特性 | 近似等百分比 | |||||||||||||
| 閥板轉角（度） | 0°～至90°（可調） | |||||||||||||
| 允許泄漏量等級 | 軟密封：零泄露 硬密封：≤額定Cv×0.001% | 軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% | ||||||||||||
| 動作時間（S/90度） | 8.5～30 | 36～60 | ||||||||||||
| 可調節比 | 250:1 | 300:1 | ||||||||||||
| 配置執行器 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 | |||||||||||||
| 控制方式 | 開關型(開關兩位控制)、調節型(4～20mA控制) | |||||||||||||
V型氣動球閥尺寸規格：
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 102 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 297 | 338 |
| L1 | 62 | 62 | 62 | 75 | 80 | 100 | 115 | 130 | 160 | 200 | 240 | 334 |
| H | 60 | 60 | 65 | 95 | 105 | 120 | 140 | 155 | 165 | 205 | 240 | 270 |
| H1 | 277 | 285 | 305 | 364 | 379 | 389 | 402 | 426 | 453 | 473 | 540 | 590 |
| A | 140 | 140 | 140 | 164 | 164 | 190 | 210 | 247 | 276 | 348 | 378 | 524 |
