| 品牌 : | 信澤 | 型號 : | D406A |
| 牌號 : | D406A | 產地 : | 邢臺 |
| 類型 : | 耐磨堆焊焊條 | 材質 : | 鉻鉬 |
| 焊芯直徑 : | 2.5 3.2 4.0 5.0 | 藥皮性質 : | 堿性焊條 |
| 直徑 : | 2.5 3.2 4.0 5.0 | 長度 : | 300~400mm |
| 焊接電流 : | 180~240A | 電流幅度 : | 180~220A |
| 工作溫度 : | 850℃ | 適用范圍 : | 用于鋼軌鋁熱焊時推瘤刀刃口、熱沖頭等 |
| 硬度HRC : | 35 |

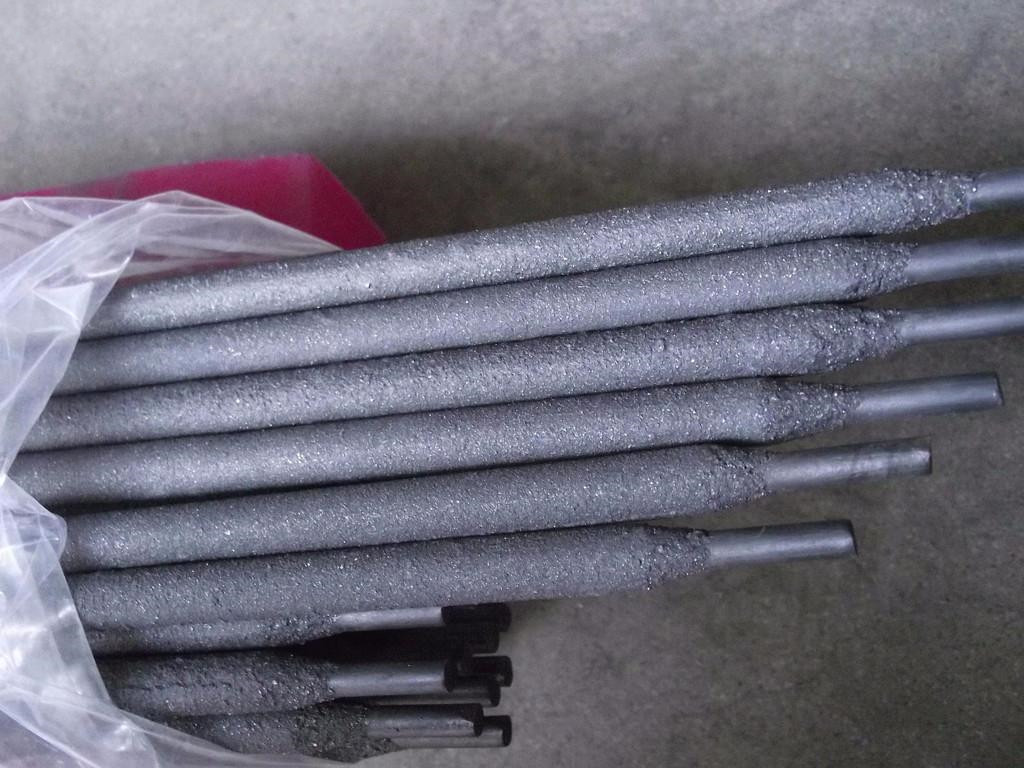

D406A鉻鉬鎢鈷熱強鋼耐高溫耐磨堆焊焊條產品詳細說明：
電流幅度 140~160 A
工作溫度 180~220 ℃
長度 250—400 mm
焊接電流 90~120 A
焊芯直徑 2.5 / 3.2 / 4.0 mm
D406A熱加工部件耐高溫耐磨焊條，為熱加工部件耐磨堆焊焊條，具有良好的紅硬性、抗熱裂和耐熱疲勞性。
D406A熱加工部件耐高溫耐磨焊條：用于鋼軌鋁熱焊時推瘤刀刃口、熱沖頭、熱剪刃及熱模具的堆焊等。HRC≥55
D406鉻鉬鎢鈷熱強鋼耐高溫耐磨堆焊焊條 符合國標 GB EDRCrMoWCo-A
D406鉻鉬鎢鈷熱強鋼耐高溫耐磨堆焊焊條，為鉻鉬鎢鈷熱強鋼耐磨堆焊焊條，堆焊金屬組織為a固溶體+奧氏體+馬氏體+共晶組織，具有較高的紅硬性、抗裂性和耐熱疲勞性。
D406鉻鉬鎢鈷熱強鋼耐高溫耐磨堆焊焊條：用于耐高溫刃具、模具，如熱剪切刀刃口的堆焊。HRC≈50
D417高速鋼刀具鋼耐高溫耐磨堆焊焊條 符合國標 GB EDD-B-15
D417高速鋼刀具鋼耐高溫耐磨堆焊焊條，是低氫鈉型藥皮高速刀具鋼堆焊焊條，采用直流反接 、焊接工藝優良、耐磨性和抗裂性良好。
D417高速鋼刀具鋼耐高溫耐磨堆焊焊條：用于堆焊耐強烈沖擊磨損、耐腐蝕、耐氣蝕的場合，如單雙齒滾破碎機、葉片、高爐料鐘等，也可用于各種沖壓模具的堆焊。HRC≥55
D427耐高溫耐磨堆焊焊條，為低氫鉀型藥皮鉻鉬鎢鈷耐高溫耐磨堆焊焊條，堆焊層金屬組織為a固溶體+奧氏體+馬氏體+共晶組織，具有較高的紅硬性、抗裂性和耐熱疲勞性能。
D427耐高溫耐磨堆焊焊條：用于耐高溫條件下具有高硬度、耐磨損部件堆焊，如高溫刃具、模具、熱剪切刀刃口、軋鋼、煉鋼裝料機吊牙、鋼壞等。HRC≥40
D437耐高溫耐磨堆焊焊條，為低氫鈉型藥皮耐高溫耐磨堆焊焊條，用在高溫條件下具有高硬度和高耐磨性工件的堆焊。
D437耐高溫耐磨堆焊焊條條：用于冶金系統，如煉鋼廠裝料機吊牙及軋鋼廠雙金屬熱剪切刃的堆焊。HRC 40~42
D502高鉻鋼閥門堆焊焊條 符合國標 GB EDCr-A1-03
D502高鉻鋼閥門堆焊焊條，為鈦鈣型藥皮高鉻鋼堆焊焊條，堆焊金屬為1鉻13高鉻馬氏體鋼，堆焊層具有空淬性，不需進行熱處理、硬度均勻、也可在750℃~800℃退火軟化，當加熱至900℃~1000℃空冷或油淬后，可重新硬化、交直流兩用、焊接工藝優良、屬通用表面堆焊焊條。
D502高鉻鋼閥門堆焊焊條：用于堆焊工作溫度在450℃以下的碳鋼或合金鋼的軸及閥門等。HRC≥40
D507閥門堆焊焊條 符合國標 GB/T984 EDCr-A1-15
D507閥門堆焊焊條，為低氫鈉型藥皮1鉻13型閥門堆焊焊條，堆焊層具有空淬特性、較高的中溫硬度、良好的熱穩定性及抗沖蝕性。焊接工藝簡單、焊前不預熱、焊后不處理、采用直流反接 。
D507閥門堆焊焊條：用于堆焊工作溫度在510度以下的中溫高壓載止閥密封面，閘閥封面應與D577焊條配合使用。HRC≥40
D507Mo閥門堆焊焊條 符合 EDCr-A2-15
D507Mo閥門堆焊焊條，為低氫鈉型藥皮1鉻13型閥門堆焊焊條，堆焊層具有空淬特性、較高的中溫硬度、良好的熱穩定性及抗沖蝕性。焊接工藝簡單、焊前不預熱、焊后不處理、采用直流反接 。
D507Mo閥門堆焊焊條：用于堆焊工作溫度在510度以下的中溫高壓載止閥密封面，閘閥封面應與D577焊條配合使用。HRC≥37
D507MoNb高鉻鋼閥門堆焊焊條 符合 EDCr-A1-15
D507MoNb高鉻鋼閥門堆焊焊條，為低氫型藥皮的1鉻13型閥門堆焊焊條，采用直流反接 、由于藥皮中加入適量鉬、鈮等強化穩定性元素，故堆焊金屬具有較好的抗氧化和抗裂紋性能。
D507MoNb高鉻鋼閥門堆焊焊條，用于工作溫度在450度以下的中、低壓閥門密封面的堆焊。HRC≥37
D512高鉻鋼堆焊耐磨焊條 符合國標 GB/T984 EDCr-B-03
D512高鉻鋼堆焊耐磨焊條，為鈦鈣型藥皮閥門型堆焊焊條，堆焊金屬為馬氏體高鉻鋼，堆焊層具有空淬特性、不需進行熱處理、硬度均勻、可在800~850度退火軟化。當加熱到1000~1100度空冷后可重新硬化，可交直流兩用、焊接工藝優良。
D512高鉻鋼堆焊耐磨焊條：用途這是一種通用性的表面堆焊焊條，堆焊層更硬、更耐磨、高韌性、適用于碳鋼、低合金鋼的軸、過熱蒸汽閥門件，攪拌機漿、螺旋輸送機葉片等。HRC≥45
D516M高鉻錳鋼成分耐磨堆焊焊條 符合國標 GB/T984 EDCrMn-A-16
D516M高鉻錳鋼成分耐磨堆焊焊條，為低氫鉀型藥皮的高鉻錳鋼堆焊焊條，可交直流兩用、堆焊層具有良好的耐磨、耐熱、耐腐蝕以及抗裂性能。電孤穩定、易脫渣優點、堆焊工藝優良、焊前不預熱、焊后不用熱處理、堆焊層可進行切削加工等特點。
D516M高鉻錳鋼成分耐磨堆焊焊條：用于堆焊工作溫度480度以下的受水、蒸汽、石油介質作用下的部件，如25號鑄鋼、高壓閥門、中壓閥門密封面。HRC 38~48
D516MA耐高溫耐磨堆焊焊條 符合國標 GB/T984 EDCrMn-A-16
D516MA耐高溫耐磨堆焊焊條 ，為低氫鉀型藥皮的高鉻錳鋼堆焊焊條，可交直流兩用、堆焊層具有良好的耐磨、耐熱、耐腐蝕以及抗裂性能。電孤穩定、易脫渣優點、堆焊工藝優良、焊前不預熱、焊后不用熱處理、堆焊層可進行切削加工等特點。
D516MA耐高溫耐磨堆焊焊條：用于堆焊工作溫度480度以下的受水、蒸汽、石油介質作用下的部件，如25號鑄鋼、高壓閥門、中壓閥門密封面。HRC 38~48
D516F耐熱耐磨粒磨損堆焊焊條，為低氫鉀型高鉻錳鋼堆焊焊條，具有良好的耐磨、耐熱、耐蝕以及抗熱裂性，焊前不預熱、焊后不熱處理、堆焊層可切削加工。
D516F耐熱耐磨粒磨損堆焊焊條：用于工作溫度在450℃以下受水、蒸汽、石油介質作用的部件，如25號鑄鋼、高中壓閥門密封面等。HRC 35~45（堆焊兩層，焊層高不小于 4mm）
D517高鉻錳閥門堆焊焊條 符合國標 GB/T984 EDCr-B-15
D517高鉻錳閥門堆焊焊條，為低氫鈉型藥皮的2鉻13型閥門堆焊焊條，堆焊金屬具有空淬特性、不需熱處理、硬度均勻、采用直流反接 。
D517高鉻錳閥門堆焊焊條：用于堆焊500度以下工作的碳鋼，合金鋼軸及閥門等。HRC≥45
D547閥門堆焊焊條 符合國標 GB/T984 EDCrNi-A-15
D547閥門堆焊焊條，為低氫鈉型鉻鎳合金鋼閥門堆焊焊條，采用直流反接 、堆焊金屬依靠硅進行強化，得到具有一定適量鐵素體的奧氏體，具有良好的抗擦傷，耐蝕及抗氧化性。
D547閥門堆焊焊條：用于堆焊570℃以下工作的電站高層鍋爐裝置的閥門及其他密封件等。HRC 270~320HB
D547Mo鉻鎳合金鋼閥門堆焊焊條 符合 GB EDCrNi-B-15
D547Mo鉻鎳合金鋼閥門堆焊焊條，為低氫鈉型藥皮鉻-鎳-硅-鉬型閥門堆焊焊條，堆焊金屬靠多元合金強化、高溫抗擦傷、抗沖擊、熱穩定和抗疲勞性良好、高溫硬度較高、時效強化效果顯著，采用直流反接。
D547Mo鉻鎳合金鋼閥門堆焊焊條：用于堆焊工作溫度在600度以下的高壓閥門密封面。HRC≥37
D557鉻鎳合金閥門堆焊焊條 符合國標 GB EDCrNi-C-15
D557鉻鎳合金閥門堆焊焊條，為低氫鈉型藥皮鉻-鎳-硅型閥門堆焊焊條，堆焊金屬靠硅強化、抗侵蝕、抗氧化和耐腐蝕性能良好，硬度和抗擦傷性能優良，采用直流反接 。
D557鉻鎳合金閥門堆焊焊條：用于堆焊工作溫度在600℃的高壓閥門密封面。HRC≥37
D567高鉻錳球墨鑄鐵閥門堆焊焊條 符合國標 GB EDCrMn-D-15
D567高鉻錳球墨鑄鐵閥門堆焊焊條，為低氫鈉型藥皮高鉻錳鋼球墨鑄鐵閥門堆焊焊條，采用直流反接 、堆焊金屬為高鉻錳型奧氏體，冷作硬化效果明顯，優良的抗擦傷性能、堆焊層有一定的硬度，可機械加工，抗裂性較好、焊接工藝優良、不需預熱和緩冷。
D567高鉻錳球墨鑄鐵閥門堆焊焊條：用于350℃以下的中溫中壓球墨鑄鐵閥門密封面堆焊。HB≥210
D577高鉻錳鋼閥門堆焊焊條 符合國標 GB/T984 EDCrMn-C-15
D577高鉻錳鋼閥門堆焊焊條，為低氫鈉型藥皮鉻-錳型閥門堆焊焊條，堆焊金屬多元合金強化，高溫抗擦傷、抗沖擊、熱穩定性和抗疲勞性良好、高溫硬度較高、時效強化效果顯著、采用直流反接 。
D577高鉻錳鋼閥門堆焊焊條：用于堆焊工作溫度在510度以下的高壓閥門密封面。HRC≥28
D582不銹鋼閥門密封面堆焊焊條，為鈦鈣型藥皮 閥門密封面不銹鋼堆焊焊條，效率高達120%，焊接工藝性良好、耐大電流（比普通不銹鋼焊條高15%~20%）藥皮具不發紅、不開裂優點，有良好的抗晶間腐蝕性能，交直流兩用。
D582不銹鋼閥門密封面堆焊焊條：用于平焊、平角焊、閥門密封面堆焊。
