| 品牌 : | PISCO | 型號 : | 調節閥 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 15-600 |
| 密封形式 : | 軟密封型 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 形態 : | 柱塞式 |
| 零部件及配件 : | 定位器 | 類型(通道位置) : | 二通式 |
| 適用介質 : | 水 | 用途 : | 調壓 |

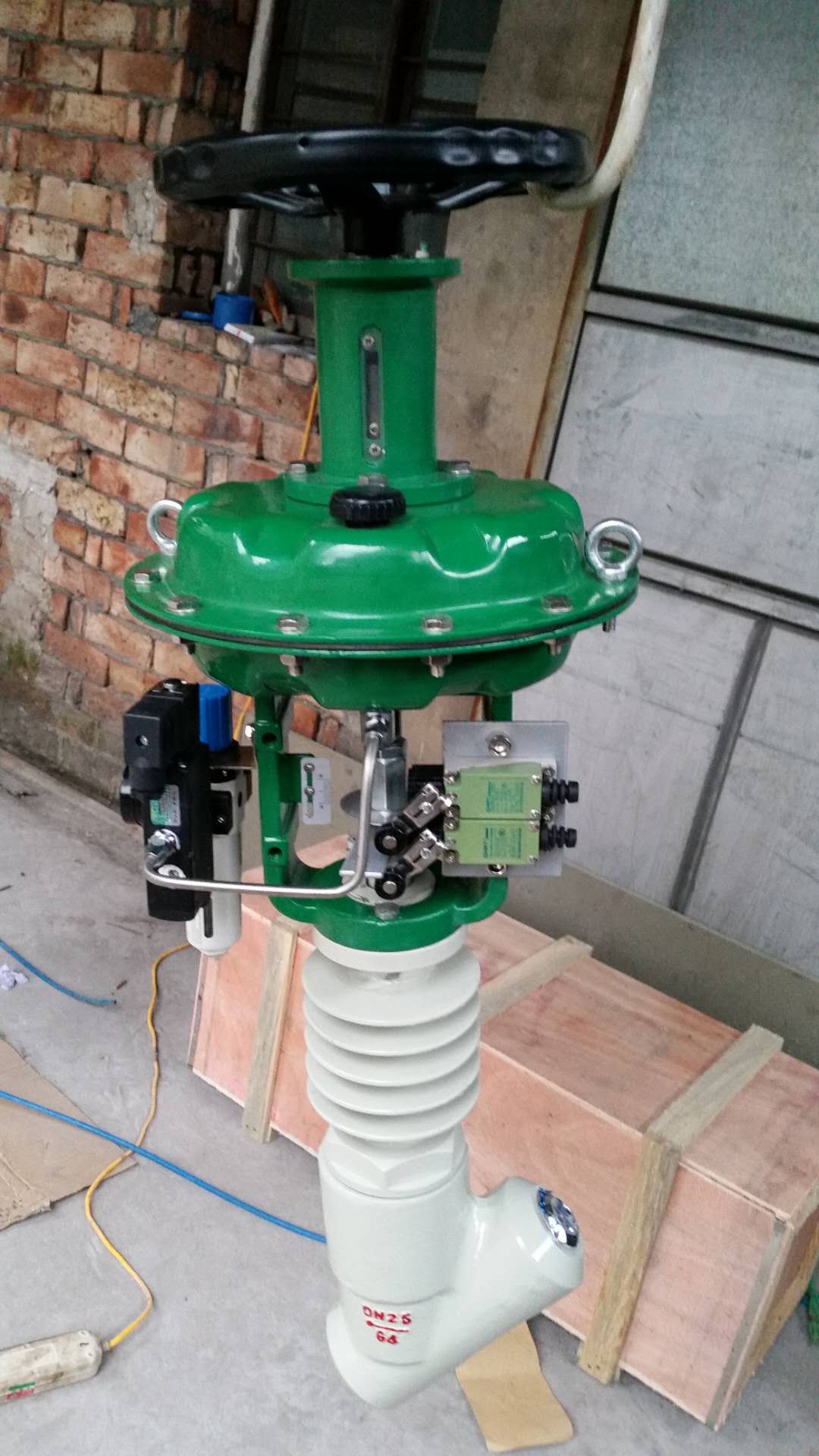

LD-ZJHP/ZMAP氣動薄膜單座調節閥
■【上海隆鼎閥門】氣動薄膜單座調節閥 概述
LD-ZJHP型氣動單座調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。
結構優越：等截面低流阻流道，額定流量系數大
調節性好：可調范圍大，流量特性可選等百分比或線性
密封性好：可選擇軟密封、波紋管密封，提高密封性能
應用廣泛：多種閥座結構、散熱片，適應不同壓差溫度
■【上海隆鼎閥門】氣動薄膜單座調節閥 相關參數
技術參數 | 閥體參數 | ||
動作方式 | 氣開式、氣關式 | 公稱壓力 | PN10、PN16、PN40、PN64 |
閥座結構 | P單座 | 連接方式 | 法蘭式、（特制：焊接式） |
流量特性 | 等百分比、線性 | 閥體材質 | WCB、SS304、SS316、SS316L |
可調范圍 | 50：1 | 閥芯材質 | SS、SS304、SS316、SS316L、司太萊堆焊 |
信號范圍 | Pr:0.2~1bar、0.4~2bar | 密封材料 | PTFE、硬密封、高溫材料 |
氣源壓力 | Ps:1.4bar~4bar | 波 紋 管 | SS、SS304、SS316 |
密封等級 | Ⅲ、Ⅳ、Ⅴ、Ⅵ | 填 料 | 聚四氟乙烯、柔性石墨 |
環境溫度 | - 30℃～+70℃（防爆型見定位器參數） | 推 桿 | 襯套2Cr13 |
性能標準 | GB/T4213-92 | 墊 片 | 橡膠棉板、1Cr18Ni9Ti 棉纏繞墊片 |
基本誤差 | ±2.5% | 法蘭標準 | GB9113-88、JB/T79-94、GB2555-81 |
回 差 | 1.5% | 流體溫度 | C3 組 -30℃～150℃ |
斷信號閥位 | 全開、輸出信號 4~20mADC、0~10VDC全關 | C，4 組 -30℃～250℃ | |
本產品性能指標貫徹GB/T4213-92標準 | C7 組 -30℃～350℃ | ||
電氣定位器參數（用戶自備時則不考慮） | C8 組 -40℃～450℃ | ||
輸入信號 4~20mA DC、0~10V DC | 功能附件選項 | ||
輸入阻抗 300Ω、250Ω，以定位器為準 | E－防爆型（電氣定位器防爆等級可選：隔爆型、本安型） | ||
輸出信號 4~20mA DC、0~10V DC | X－帶信號反饋（電氣定位器帶反饋或另配閥位變送器） | ||
防爆等級 dIIBT4/T5/T6、dIICT4/T5/T6、本安型 | S－帶手輪機構 | ||
附件：電氣定位器、空氣過濾減壓器、鎖氣保位閥、電磁閥 | Q－完全切斷型 | ||
■【上海隆鼎閥門】氣動薄膜單座調節閥 規格技術參數
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
(10) | (12) | (15) | (20) | ||||||||||||
額定流量系數KV | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
額定行程 | 16 | 25 | 40 | 60 | |||||||||||
膜片有效面積Ae（cm2） | 280 | 400 | 600 | 1000 | |||||||||||
允許泄漏量 | 硬閥座：IV級（10-4閥額定容量） 軟閥座：VI級 | ||||||||||||||
允許壓差 氣閉式調節閥允許壓差表 單位: MPa
膜片有膠面積Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||||
信號范圍Pr(KPa) | 20-100 | 20-100 | 40-100 | 20-100 | 20-100 | 40-100 | 20-100 | 20-100 | 40-200 | 20-100 | 20-100 | 40-200 | ||
氣源壓力Ps(MPa) | 0.14 | 0.14 | 0.25 | 0.14 | 0.14 | 0.25 | 0.14 | 0.14 | 0.25 | 0.14 | 0.14 | 0.25 | ||
需配附件 | - | P | P | - | P | P | - | P | P | - | P | P | ||
公 稱 通 徑 DN （mm） 及 閥 座 直 徑 d (mm) | 20 | 10 | 5.35 | 6.40 | 6.40 | |||||||||
12 | 3.72 | 6.40 | 6.40 | |||||||||||
15 | 2.33 | 5.55 | 6.40 | |||||||||||
20 | 1.34 | 3.12 | 4.01 | |||||||||||
25 | 25 | 0.86 | 2.00 | 2.57 | ||||||||||
32 | 32 | 0.75 | 1.74 | 2.24 | ||||||||||
40 | 25 | 1.22 | 2.85 | 3.67 | ||||||||||
32 | 0.75 | 1.74 | 2.24 | |||||||||||
40 | 0.48 | 1.11 | 1.48 | |||||||||||
50 | 32 | 0.75 | 1.74 | 2.24 | ||||||||||
40 | 0.48 | 1.11 | 1.48 | |||||||||||
50 | 0.31 | 0.71 | 0.91 | |||||||||||
65 | 65 | 0.27 | 0.63 | 0.81 | ||||||||||
80 | 50 | 0.46 | 1.07 | 1.38 | ||||||||||
65 | 0.27 | 0.63 | 0.81 | |||||||||||
70 | 0.18 | 0.42 | 0.52 | |||||||||||
100 | 65 | 0.27 | 0.63 | 0.81 | ||||||||||
70 | 0.18 | 0.42 | 0.52 | |||||||||||
100 | 0.11 | 0.26 | 0.34 | |||||||||||
125 | 125 | 0.12 | 0.29 | 0.37 | ||||||||||
150 | 100 | 0.19 | 0.44 | 0.57 | ||||||||||
125 | 0.12 | 0.29 | 0.37 | |||||||||||
150 | 0.09 | 0.20 | 0.25 | |||||||||||
200 | 125 | 0.12 | 0.29 | 0.37 | ||||||||||
150 | 0.09 | 0.20 | 0.25 | |||||||||||
200 | 0.05 | 0.11 | 0.14 | |||||||||||
*P:閥門定位器**對于LD-ZJHP型單座紋管密封調節閥,允許壓差為1.0MPa，表中數據若數值小于1.0MPa則不變，若數值MPa，則取值1.0MPa。
