| 品牌 : | 小貓牌 | 型號 : | YC-J 2x1.5 |
| 線芯材質 : | 裸銅線 | 標稱截面 : | YC-J 2x1.5 |
| 產品名稱 : | 鋼絲加強 YC-J 2x1.5 | 適用范圍 : | 重型橡套軟芯電纜 |
| 加工定制 : | 是 | 產品認證 : | CCC |
| 物料編號 : | 210312-71 | 溫度范圍 : | 65° |
| 芯數 : | 2 | 用途 : | 港口機械、探照燈、家業大型水利排灌站等 |
| 阻燃性 : | 阻燃 | 特色服務 : | 7x24熱線服務 |

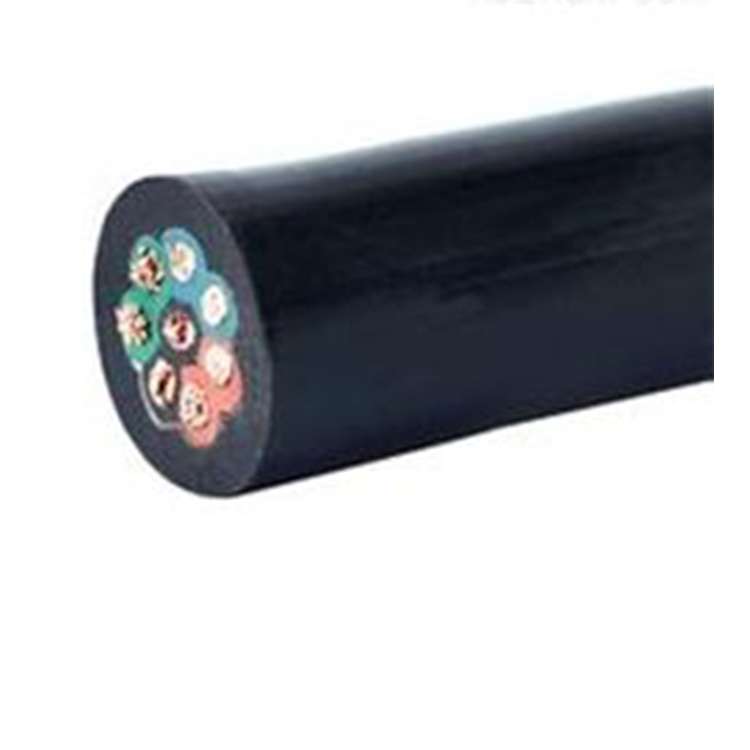

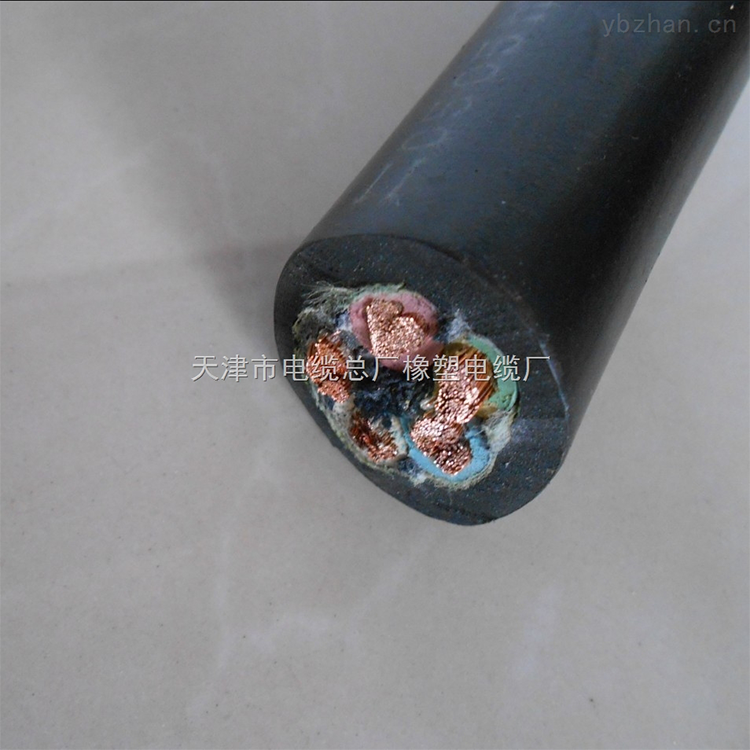

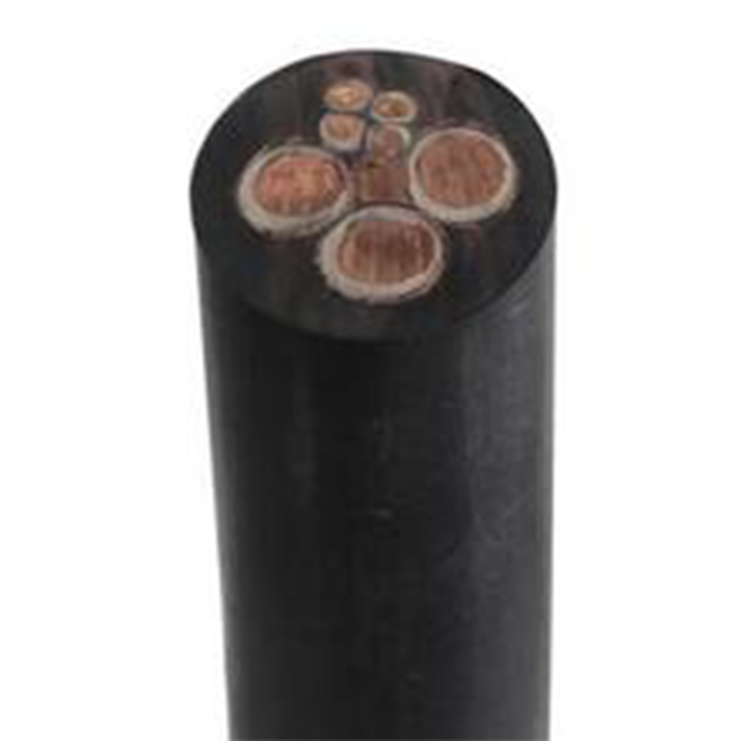

橡套電纜 重型鋼絲加強型橡套耐磨軟電纜 YC-J 450/750v 小貓牌 可定制工廠全國包郵
橡套電纜是一種耐磨、耐油污、耐彎曲的電纜產品，其絕緣和護套都采用天然橡膠材料，具有良好的穩定性和通用性；
根據電纜所受的機械外力和產品結構不同，橡套電纜分有輕型、中型、重型，型號分別是YQ、YZ、YC。
YQ輕型橡套電纜：一般用于日用電器、小型電動設備，要求柔軟、輕巧、彎曲性能好；
YZ中型橡套電纜：除工業用外，廣泛用于農業電氣化中；
YC重型橡套電纜：多用于如港口機械、探照燈、家業大型水利排灌站等場合。
橡套電纜產品具有良好的通用性，系列規格完整，性能良好和穩定。
YC-J? ? YCW-J 電纜簡介
廣泛應用于干燥或潮濕的室內，可強制引導左右非連續性運動的安裝，如電動葫蘆、行車以及探傷設備、自承式井道或傾斜式貨架、起重機、港口等場合。外護套根據不同的氣候條件和使用場合，可專門定制，亦可在露 用.
產品說明:
本產品適用交流額定電壓450/750V及以下家用電器，電動工具和各種移動電器設備。
一、生產執行標準：JB8735.2-1998
二、使用特性
1、額定電壓300/500V（YZ型），450/750V（YC）型；
2、線芯的長期允許工作溫度應不超過65℃；
3、“W”型電纜具有耐氣候和一定的耐油性能，適宜于在戶外或接觸油污的場合使用；
4、-ZR型電纜具有阻燃性能。
三、型號、名稱及主要用途用表1
表1
型號 | 名稱 | 主要用途 |
YQ，YQW | 輕型橡套軟電纜 | 用于輕型移動電器設備和工具 |
YZ，YZW | 中型橡膠軟電纜 | 用于各種移動電器設備和工具 |
YC，YCW | 重型橡套軟電纜 | 用于各種移動電器設備，能承受較大的機械外力的作用 |
四、規格范圍如表2
表2
型號 | 額定電壓（V） | 芯數 | 標稱截面（mm2） |
YQ，YQW | 300/300 | 1.2.3.4.5.6.7.8.9.10 | 0.3～0.5 |
YZ，YZW | 300/500 | 1.2.3.4.5.6.7.8.9.10. 3+1. 4x4 | 0.75～6 |
YC，YCW | 450/750 | 1.2.3.4.56.7.8.9.10.11.12.13.14.15.16.17.18.19.20 | 1.5～240 |
五、規格尺寸及技術參數如表3～表5
表3 YQ，YQW型300/300V
標稱截面（mm2） | 導體結構 | 20℃時導體電阻 | 電纜外徑參考 | |
根/單線直徑mm | 2芯 | 3芯 | ||
0.3 | 16/0.15 | 69.2 | 6.6 | 7.0 |
0.5 | 28/0.15 | 39.0 | 7.2 | 7.6 |
表4 YZ，YZW型300/500V
標稱截面（mm2） | 導體結構 | 20℃時導體電阻 | 電纜外徑參考 | ||||
根/單線直徑mm | 2芯 | 3芯 | 4芯 | 5芯 | 3+1芯 | ||
0.75 | 24/0.20 | 26.0 | 8.2 | 8.8 | 9.6 | 11.0 | — |
1.0 | 32/0.20 | 19.5 | 8.8 | 9.2 | 10.0 | 11.5 | — |
1.5 | 30/0.25 | 13.3 | 10.5 | 11.0 | 12.5 | 13.5 | 12.0 |
2.5 | 49/0.25 | 7.98 | 12.5 | 13.0 | 14.0 | 15.5 | 14.0 |
4 | 56/0.30 | 4.95 | 14.0 | 14.5 | 16.5 | 18.0 | 16.0 |
6 | 84/0.30 | 3.30 | 17.0 | 18.0 | 20.0 | 22.5 | 19.5 |
表5 YC，YCW型450/750V
標稱截面（mm2） | 導體結構 | 20℃時導體電阻 | 電纜外徑參考 | |||||
根/單線直徑mm | 1芯 | 2芯 | 3芯 | 4芯 | 5芯 | 3+1芯 | ||
1.5 | 30/0.25 | 13.3 | 7.2 | 11.5 | 12.5 | 15.5 | 15.0 | — |
2.5 | 49/0.25 | 7.98 | 8.0 | 13.5 | 14.5 | 16.5 | 17.0 | 15.5 |
4 | 56/0.30 | 4.95 | 9.0 | 15.0 | 16.0 | 18.0 | 19.5 | 17.5 |
6 | 84/0.30 | 3.30 | 11.0 | 18.5 | 20.0 | 22.0 | 24.5 | 21.0 |
10 | 84/0.40 | 1.91 | 13.0 | 24.0 | 25.5 | 28.0 | 31.0 | 26.5 |
16 | 126/0.40 | 1.21 | 14.5 | 27.5 | 29.5 | 32.0 | 35.5 | 30.5 |
25 | 196/0.40 | 0.780 | 16.5 | 31.5 | 34.0 | 37.5 | 41.5 | 35.5 |
35 | 276/0.40 | 0.554 | 18.5 | 35.5 | 38.0 | 42.0 | — | 38.5 |
50 | 396/0.40 | 0.386 | 21.0 | 41.0 | 43.5 | 48.5 | — | 46.0 |
70 | 360/0.50 | 0.272 | 24.0 | 46.0 | 49.5 | 55.0 | — | 51.0 |
95 | 475/0.50 | 0.206 | 26.0 | 50.5 | 54.0 | 60.5 | — | 55.0 |
120 | 608/0.25 | 0.161 | 28.5 | — | 59.0 | 65.5 | — | 59.0 |
150 | 756/0.50 | 0.129 | 32.0 | — | 66.5 | 74.0 | — | 66.0 |
185 | 925/0.50 | 0.106 | 34.5 | — | — | — | — | — |
240 | 1221/0.50 | 0.0801 | 38.0 | — | — | — | — | — |
