| 品牌 : | 眾邦 | 用途 : | 橡膠用防腐涂料,管道防腐涂料,金屬防腐涂料 |
| 顏色 : | 綠色 顏色可定制 | 功能 : | 耐高鹽耐酸堿耐高溫耐磨易施工 |
| 類型 : | 環(huán)氧玻璃鱗片涂料 | 按溶劑類型分 : | 油性漆 |
| 單件凈重 : | 25kg | 保質(zhì)期 : | 12個月 |
| 總固含量≥ : | 85% | 干燥時間≤ : | 2小時 |
| 耐水性 : | 良好 | 包裝規(guī)格 : | 25kg/桶 |
| 特色服務(wù) : | 免費(fèi)拿樣技術(shù)指導(dǎo) |
煤氣管道內(nèi)壁使用防腐涂料時必須滿足以下條件，由于煤氣流動對管道內(nèi)壁有一定的沖擊和摩擦，因此要求防腐涂層有較強(qiáng)的附著力、耐腐蝕性和耐沖擊性，要求涂層具有耐化學(xué)性能，并能耐酸和氧的侵蝕、耐水侵泡，涂層必須光滑，以減少冷凝液和固體析出物的流動阻力，保持管道暢通。煤氣管道中的防腐蝕，要求很高，首先要求防腐層表面光滑，配合管道的應(yīng)用坡度，設(shè)置適量水封，以利于冷凝液和結(jié)晶蔡的流出，通過實(shí)驗(yàn)研究，樹脂玻璃鱗片膠泥對煤氣管道防腐效果明顯，有效的保護(hù)了管道，提高了煤氣管道的使用壽命。環(huán)氧玻璃鱗片膠泥是以環(huán)氧樹脂為基料加以玻璃鱗片等特殊的耐磨、耐腐蝕性、填料并配有特殊固化而制成的雙組分度、抗沖磨蝕、粘結(jié)牢固的防腐材料。主要特性 易于施工性，靜置狀態(tài)下呈不易流動的凝膠態(tài)，當(dāng)受到攪拌、擠壓等剪力作用時，呈良好流動性，易于操作，保證施工質(zhì)量；良好的自流平性,柔韌性、粘度結(jié)合性，與混凝土有良好的匹配性,粘結(jié)牢固，不易在粘結(jié)面開裂；能夠適合于干燥面、潮濕面以及低溫環(huán)境等不同施工條件的需要；
環(huán)氧膠泥是一種雙組份無溶劑環(huán)氧系統(tǒng)，采用進(jìn)口飽和環(huán)氧樹脂、固化劑及硬質(zhì)填料組成的度、抗沖磨蝕、耐酸堿腐蝕、粘結(jié)牢固的新型薄層修補(bǔ)材料。直接用于混凝土基材，主要用于后續(xù)涂料前的填補(bǔ)小孔以及對于混凝土不規(guī)則表面的填補(bǔ)，產(chǎn)品具有粘結(jié)修復(fù)可兼有堵漏、密封、防腐等功能，滲透力強(qiáng)（能滲入混凝土表層）。1、觸變性能：觸變性能優(yōu)良，靜置狀態(tài)下材料呈不易流動的凝膠態(tài)，即使涂抹在頂部或側(cè)面等凹槽、孔洞內(nèi)的材料也不會產(chǎn)生變形、流掛等現(xiàn)象，易于保證施工質(zhì)量；當(dāng)受到攪拌、擠壓等剪力作用時，呈良好流動性，易于施工操作。2、粘結(jié)性能：主要力學(xué)性能優(yōu)良，與混凝土粘結(jié)牢固，不易在粘結(jié)面開裂。3、與混凝土的匹配性良好：良好的抗老化和抗碳化性能，使涂層能與混凝土在不同溫度下同步變形，避免了因材料脹縮差異大造成界面應(yīng)力過大而出現(xiàn)涂層脫空、開裂。4、柔韌性優(yōu)良：具有彈性模量和良好的柔韌性，能夠提高固化體系的抗沖擊性能、抵御外力引起的變形，不易脆性破壞
泛指分子中含有兩個或兩個以上環(huán)氧基團(tuán)的有機(jī)化合物，除個別外，它們的相對分子質(zhì)量都不高。環(huán)氧樹脂的分子結(jié)構(gòu)是以分子鏈中含有活潑的環(huán)氧基團(tuán)為其特征，環(huán)氧基團(tuán)可以位于分子鏈的末端、中間或成環(huán)狀結(jié)構(gòu)。由于分子結(jié)構(gòu)中含有活潑的環(huán)氧基團(tuán)，使它們可與多種類型的固化劑發(fā)生交聯(lián)反應(yīng)而形成不溶的具有三向網(wǎng)狀結(jié)構(gòu)的高聚物。凡分子結(jié)構(gòu)中含有環(huán)氧基團(tuán)的高分子化合物統(tǒng)稱為環(huán)氧樹脂。固化后的環(huán)氧樹脂具有良好的物理、化學(xué)性能，它對金屬和非金屬材料的表面具有優(yōu)異的粘接強(qiáng)度，介電性能良好，變定收縮率小，制品尺寸穩(wěn)定性好，硬度高，柔韌性較好，對堿及大部分溶劑穩(wěn)定 ，因而廣泛應(yīng)用于國防、國民經(jīng)濟(jì)各部門，作澆注、浸漬、層壓料、粘接劑、涂料等用途。
一、玻璃鱗片膠泥是生產(chǎn)重防腐涂料應(yīng)用于防腐領(lǐng)域，能延長物件使用壽命。玻璃鱗片膠泥耐酸堿極強(qiáng)、耐高低溫。 二、施工要點(diǎn)： 1、施工溫度宜在15—20℃之間，濕度不大于80%。2、涂抹時先底層，后中層，在面層。3、除銹6小時內(nèi)，采用易揮發(fā)的溶劑將基層表面擦洗一遍，待溶劑揮發(fā)后噴涂底漆。4、在底漆干后進(jìn)行鱗片膠泥施工。鱗片膠泥的施工宜采用抹涂和滾相結(jié)合，一次抹厚度（1mm）左右，一般分兩次完成，后一道工序在前一層膠泥干后（一般間隔一天）在進(jìn)行。 5、涂抹時，抹刀與基層保持一定的角度，沿抹刀的尖角按銳角方向推抹，盡量把膠泥和基層間的空氣擠出，涂抹沿一個方向進(jìn)行，不得堆料攤抹。 6、為消除氣泡，采用專用的消泡滾滾壓。 三、質(zhì)量驗(yàn)收： 1、環(huán)氧玻璃鱗片膠泥的表面平整、無流掛、漏刷、脫皮等現(xiàn)象。 2、環(huán)氧玻璃鱗片膠泥的厚度應(yīng)達(dá)到1.5—2.5mm.3、環(huán)氧玻璃靈片膠泥表面色澤應(yīng)均勻一致。

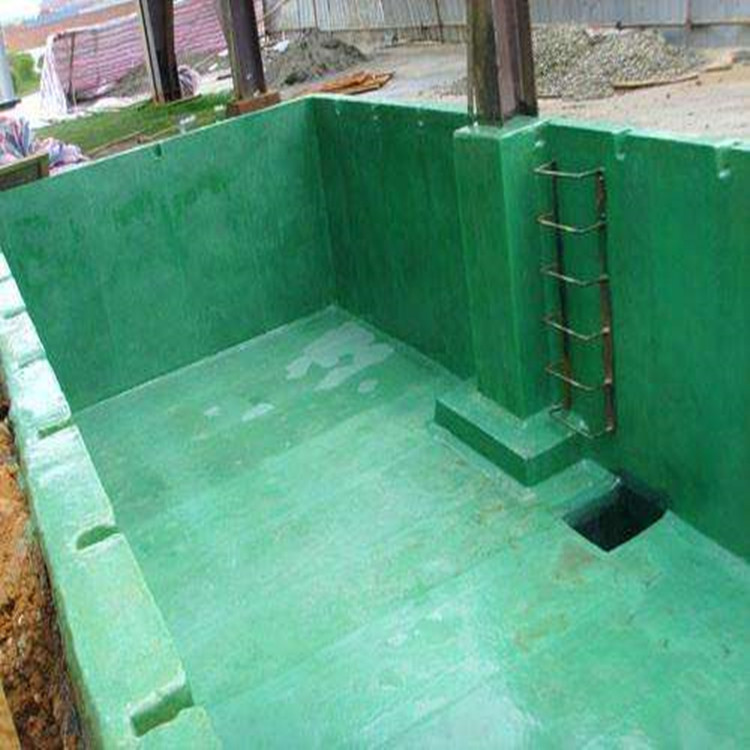

適用范圍環(huán)氧玻璃鱗片膠泥主要用于各種酸堿介質(zhì)的防腐，其使用溫度為110℃。環(huán)氧玻璃鱗片膠泥主要用于設(shè)備襯里、大型污水池和地坪防腐。環(huán)氧玻璃鱗片膠泥是解決玻璃鋼和橡膠襯里容易起層鼓包問題的理想選材。
使用方法:鋼結(jié)構(gòu)表面除油去污，除銹等級不低于Sa2.0或St3標(biāo)準(zhǔn)；混凝土表面清理干凈，表面含水率<6%，底漆涂刷1至2道，待干后施工。用手工刮刀刮鏝成1-2mm(每道)的膠泥層，數(shù)小時硬化后再設(shè)計(jì)要求施工至規(guī)定厚度。在彎角或者形狀突變處適當(dāng)增加厚度，或用FPR增強(qiáng)，用漆罩面1至2道。包裝和保存：本品用25kg鐵通包裝，在陰涼干燥處密封保存，25℃下有效保存期為一年。
