| 產(chǎn)地 : | 山東 | 材質(zhì) : | HDPE 滌綸 |
| 規(guī)格 : | 200g-1500g/㎡ | 厚度 : | 0.2mm-5mm |
| 長(zhǎng)寬 : | 寬2-6米 長(zhǎng)30-100米 可定制 | 品牌 : | 綠祥 |
| 延展率 : | 30%- | 顏色 : | 白 黑 |
| 用途 : | 防水 防滲 隔離 防護(hù) |
復(fù)合土工膜廣泛應(yīng)用于渠道防滲工程。土工合成材料在土木工程，尤其是在防洪搶險(xiǎn)工程中的大量應(yīng)用及其成效，引起了廣大工程技術(shù)人員的高度重視。對(duì)于土工合成材料的應(yīng)用技術(shù)，國(guó)家從防滲、反濾、排水、加筋、防護(hù)等方面，提出了規(guī)范性技術(shù)要求，大大加快了新材料的推廣應(yīng)用步伐。該材料在灌區(qū)渠道防滲工程中得到廣泛應(yīng)用，結(jié)合施工實(shí)踐，淺談復(fù)合土工膜的應(yīng)用技術(shù)。
復(fù)合土工膜是用土工織物與土工膜復(fù)合而成的不透水材料，它主要用于防滲，復(fù)合土工膜分為一布一膜和兩布一膜、寬幅4-6m，重量為200-1500g/m2，抗拉、抗撕裂、頂破等物理力學(xué)性能指標(biāo)高，能滿足水利、市政、建筑、交通、地鐵、隧道等土木工程需要。由于其選用高分子材料且生產(chǎn)工藝中添加了防老化劑，故可在非常規(guī)溫度環(huán)境中使用。
復(fù)合土工膜性能:
復(fù)合土工膜（復(fù)合防滲膜）分為一布一膜和兩布一膜，寬幅4-6m，重量為200—1500g/平方米，抗拉、抗撕裂、頂破等物理力學(xué)性能指標(biāo)高，產(chǎn)品具有強(qiáng)度高，延伸性能較好，變形模量大，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點(diǎn)。能滿足水利、市政、建筑、交通，地鐵、隧道、工程建設(shè)中的防滲、隔離、補(bǔ)強(qiáng)、防裂加固等土木工程需要。常用于堤壩、排水溝渠的防滲處理，以及廢料場(chǎng)的防污處理。
復(fù)合土工膜施工：

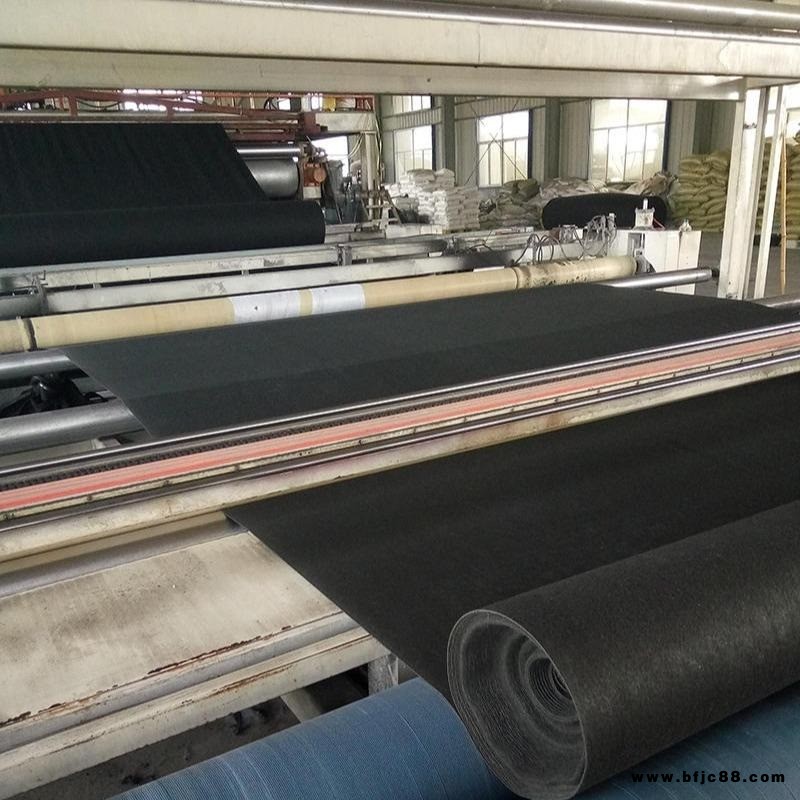

復(fù)合土工膜是在薄膜的一側(cè)或兩側(cè)經(jīng)過烘箱遠(yuǎn)紅外加熱，把土工布和土工膜經(jīng)導(dǎo)輥壓到一起形成復(fù)合土工膜。隨著生產(chǎn)工藝的提高，還有一種流延法做復(fù)合土工膜的工藝。其形式有一布一膜、二布一膜、兩膜一布等。
土工布作為土工膜的保護(hù)層，使保護(hù)防滲層不受損壞。為減少紫外線照射，增加抗老化性能，采用埋入法鋪設(shè)。
施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設(shè)土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，在所鋪的土工膜上用細(xì)砂或粘土鋪一層10cm左右過渡層。砌上20-30cm塊石（或砼預(yù)制塊）作防沖保護(hù)層。施工時(shí)，應(yīng)盡力避免石塊直接砸在土工膜上，是邊鋪膜邊進(jìn)行保護(hù)層的施工。復(fù)合土工膜與周邊結(jié)構(gòu)物連接應(yīng)采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發(fā)生滲漏。
復(fù)合土工膜的耐靜水壓測(cè)定：
1.復(fù)合土工膜的耐靜水壓原理在復(fù)合土工膜兩側(cè)壓力水頭達(dá)到一定值后，復(fù)合土工膜就會(huì)破裂。逐級(jí)增加試樣兩側(cè)水力壓養(yǎng)，并保持一定時(shí)間，當(dāng)滲流量急速增加，表示試樣受到破壞，也就獲得了試樣的耐靜水壓值。
2.保持復(fù)合土工膜的上述壓力至少2h，觀察滲流管水位變化情況，復(fù)合土工膜水位基本穩(wěn)定（滲流量為0），則以0.1-0.2mpa，為級(jí)差逐級(jí)增加壓力，每級(jí)均保持2h，直至出現(xiàn)滲流量快速增加現(xiàn)象，表明試樣已出現(xiàn)破裂，此前一級(jí)壓力即作為耐靜水壓（mpa)。
3.復(fù)合土工膜如只需判定土工膜樣品是否達(dá)到某一規(guī)定耐靜水壓值，則可直接加壓到此壓力并保持2h，再判定是符合要求。
4.復(fù)合土工膜每個(gè)樣品至少測(cè)定3個(gè)試樣，以低值作為樣品的耐靜水壓。
復(fù)合土工膜施工事項(xiàng):
（1）使用須采用埋入式：覆蓋厚度不宜小于30cm。
（2）整修防滲系統(tǒng)應(yīng)有：墊層、防滲層、過渡層、保護(hù)層組成。
（3）土體要堅(jiān)實(shí)，避免不均勻沉陷，裂紋，防滲范圍內(nèi)的草皮、樹根要清除。與膜接觸面鋪設(shè)粒徑小的沙土或粘土作防護(hù)層。
（4）鋪設(shè)時(shí)土工膜不要拉得太緊，兩端埋入土體部分成波紋狀較好，特別是與剛性材料錨固時(shí)，應(yīng)留有一定的伸縮量。
（5）施工時(shí)，應(yīng)避免石塊，重物直接砸在土工膜上、邊施工、邊鋪設(shè)膜、邊覆蓋保護(hù)層。
復(fù)合土工膜特點(diǎn)：
1.幅寬6米，國(guó)內(nèi)寬復(fù)合膜；
2.抗穿刺強(qiáng)度高，摩擦系數(shù)大；
3.耐老化性能好，適應(yīng)環(huán)境溫度范圍大；
4.優(yōu)良的抗排水性能；
5.適用于水利、化工、建筑、交通、地鐵、隧道、垃圾處理場(chǎng)等工程。
復(fù)合土工膜特征：
復(fù)合土工膜以塑料薄膜作為防滲基材，與無紡布復(fù)合而成的土工防滲材料，它的防滲性能主要取決于塑料薄膜的防滲性能。國(guó)內(nèi)外防滲應(yīng)用的塑料薄膜，主要有聚氯乙烯（PVC）、聚乙烯（HDPE,LDPE,LLDPE）、乙烯/醋酸乙烯共聚物（EVA)，它們是一種高分子化學(xué)柔性材料，比重較小、延伸性較強(qiáng)、適應(yīng)變形能力高、耐腐蝕、耐低溫、抗凍性能好。
又有種新型的復(fù)合土工膜--經(jīng)編復(fù)合土工膜。經(jīng)編復(fù)合土工膜以合成纖維（或玻璃纖維）為增強(qiáng)材料，通過與復(fù)合土工膜復(fù)合而成的新型土工材料。經(jīng)編復(fù)合土工膜不同于一般復(fù)合土工膜。其特點(diǎn)是經(jīng)線與緯線的交叉點(diǎn)不彎曲，各自處于平直狀態(tài)。用捆綁線將兩者捆扎牢固，可全面較均勻同步，承受外力，分布應(yīng)力，且當(dāng)施加的外力撕裂材料的瞬時(shí)，紗線會(huì)沿初裂口擁集，增加抗撕裂強(qiáng)度。經(jīng)編復(fù)合時(shí)，即利用經(jīng)編捆綁線在經(jīng)，緯紗與短纖針刺非織防水土工布的纖維層間反復(fù)穿行，使三者編結(jié)為一體。因而經(jīng)編復(fù)合土工膜既具有高抗拉強(qiáng)度，低延伸率的特點(diǎn)，又兼有復(fù)合土工膜的防水性能。因此經(jīng)編復(fù)合土工膜是一種具在加筋增強(qiáng)、隔離、防護(hù)作用的防滲材料。它是當(dāng)今國(guó)際上高水平的應(yīng)用土工復(fù)合材料。
