| 加工定制 : | 否 | 樣品或現貨 : | 樣品 |
| 是否標準件 : | 標準件 | 品牌 : | 飛航 |
| 型號 : | A-矩形，B-圓形 | 材質 : | 碳鋼，不銹鋼 |
| 執行標準 : | CB/T615-1995 | 公稱通徑 : | 50-500A |
| 形狀 : | 矩形，圓形 | 表面處理 : | 熱鍍鋅 |

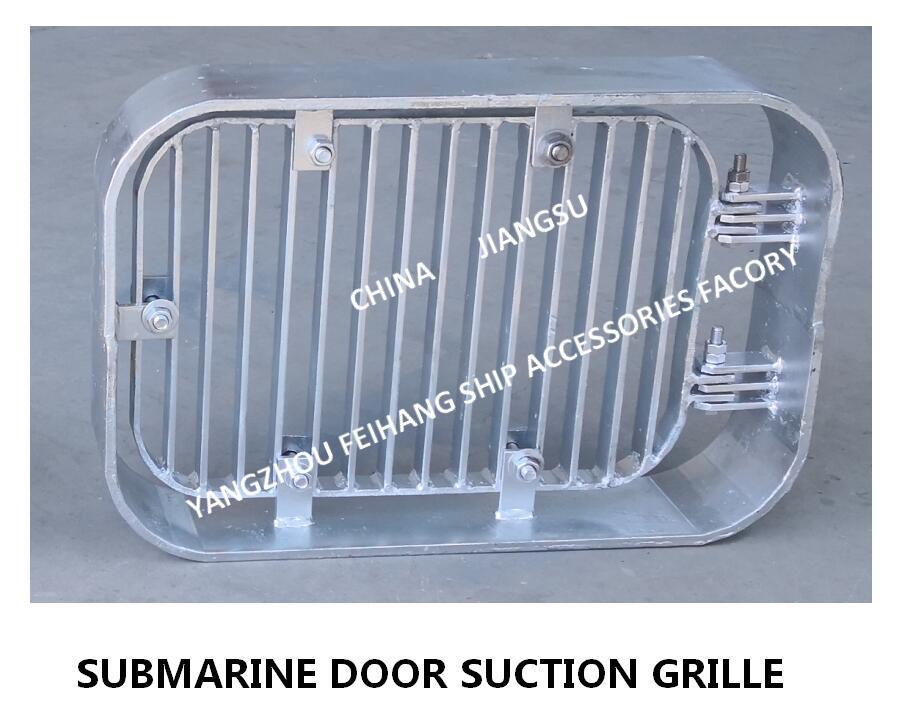

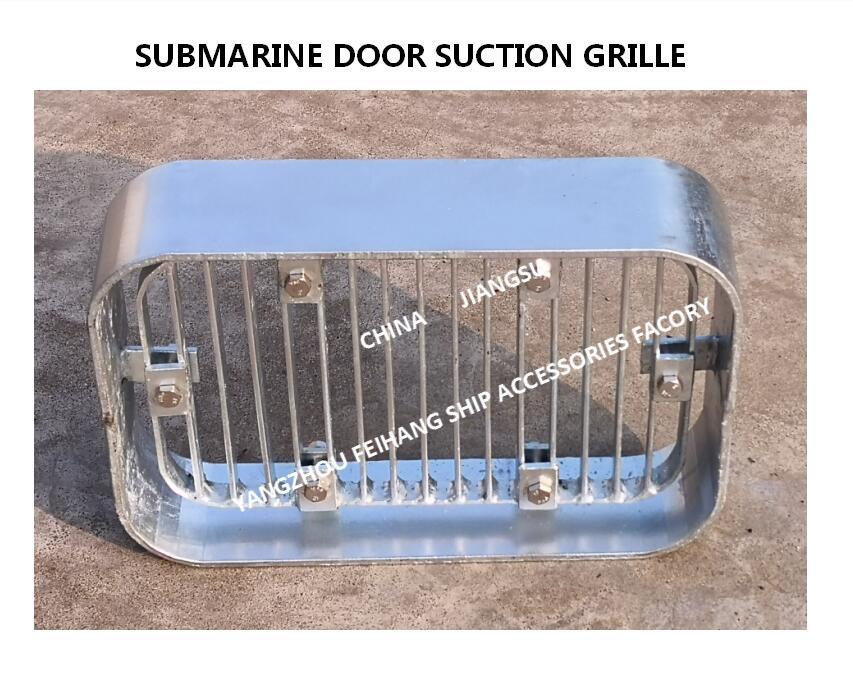

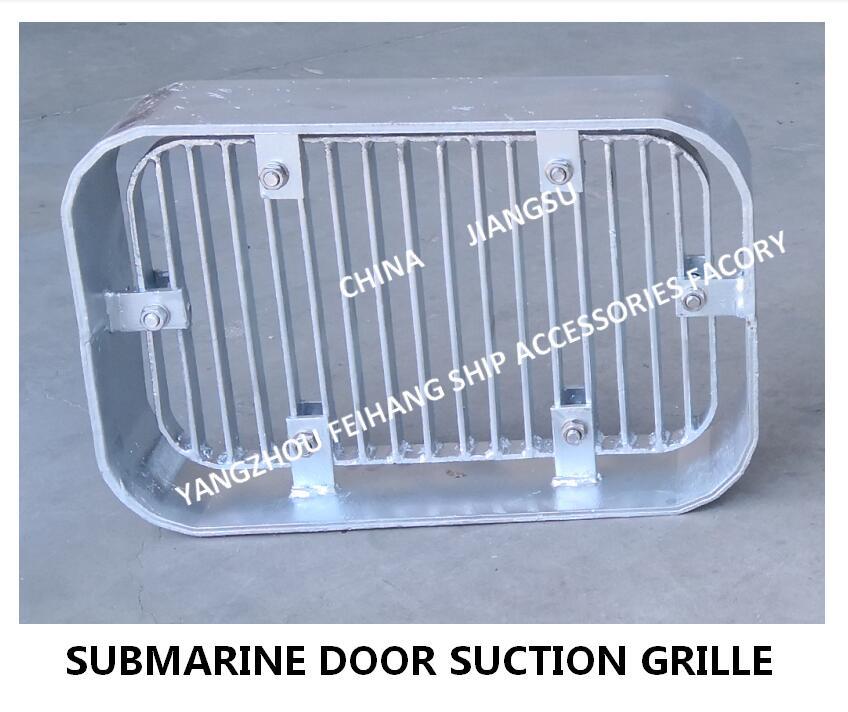

吸入格柵-海底門吸入格柵-船底吸入格柵
SUCTION GRILLE - SUBMARINE DOOR SUCTION GRILLE
關于CB/T615-1995船用熱鍍鋅吸入格柵-海底門吸入格柵 產品概述
船用海底門吸入格柵-海底門熱鍍鋅吸入格柵 的作用是：過濾混合在吸入海水中的雜物,防止雜物阻塞淡水熱交換器及潤滑油熱交換器,同時避免雜物纏繞冷卻水泵等。
A型矩形-船底吸入格柵CB/T615-1995 根據通海閥的公稱通徑 分為兩種形式：
DN100-DN200船底吸入格柵為螺栓鎖緊樣式，DN250-DN500船底閥吸入格柵為軸捎鎖緊樣式。
CB/T615-1995海底門吸入格柵的安裝方式：
操作簡單，船上根據格柵外框尺寸，進行海底門開孔，然后焊接并加固，即可完成安裝。
CB/T615-1995吸入格柵，船底吸入格柵（Bilge suction grill） 生產制作應滿足以下要求：
●所有部件材質嚴格GB船舶相關標準
●船底吸入格柵CB/T615-95的密封可靠：所有工藝均采用滿焊，確保所有鏈接部位無縫結合
●A型矩形條狀船底吸入格柵必須要熱鍍鋅，鋅層厚度不得小于430g/㎡
●每種船底吸入格柵的固定螺栓固定緊后，螺栓尾端應用環氧封沒
吸入格柵，船底吸入格柵，海底門吸入格柵 通常標記為如下：
吸入格柵，矩形吸入格柵，海底門吸入格柵A100 CB/T615-1995
適用于通海閥公稱通徑為DN100，船體開孔尺寸為：178mm*262mm*50mm
吸入格柵，矩形吸入格柵，海底門吸入格柵A125 CB/T615-1995
適用于通海閥公稱通徑為DN125，船體開孔尺寸為：220mm*310mm*50mm
吸入格柵，矩形吸入格柵，海底門吸入格柵A150 CB/T615-1995
適用于通海閥公稱通徑為DN150，船體開孔尺寸為：230mm*410mm*60mm
吸入格柵，矩形吸入格柵，海底門吸入格柵A200 CB/T615-1995
適用于通海閥公稱通徑為DN200，船體開孔尺寸為：310mm*462mm*80mm
碳鋼熱鍍鋅吸入格柵，海底門吸入格柵，船底吸入格柵A250 CB/T615-1995
適用于通海閥公稱通徑為DN250，船體開孔尺寸為：384mm*574mm*80mm
碳鋼熱鍍鋅吸入格柵，海底門吸入格柵，船底吸入格柵A300 CB/T615-1995
適用于通海閥公稱通徑為DN300，船體開孔尺寸為：504mm*640mm*80mm
碳鋼熱鍍鋅吸入格柵，海底門吸入格柵，船底吸入格柵A350 CB/T615-1995
適用于通海閥公稱通徑為DN350，船體開孔尺寸為：550mm*764mm*80mm
碳鋼熱鍍鋅吸入格柵，海底門吸入格柵，船底吸入格柵A400 CB/T615-1995
適用于通海閥公稱通徑為DN400，船體開孔尺寸為：620mm*869mm*100mm
碳鋼熱鍍鋅吸入格柵，海底門吸入格柵，船底吸入格柵A450 CB/T615-1995
適用于通海閥公稱通徑為DN450，船體開孔尺寸為：680mm*1020mm*100mm
碳鋼熱鍍鋅吸入格柵，海底門吸入格柵，船底吸入格柵A500 CB/T615-1995
適用于通海閥公稱通徑為DN500，船體開孔尺寸為：690mm*1204mm*100mm
CB/T615船用吸入格柵，船底吸入格柵，海底門吸入格柵 選型表如下：
