| 品牌 : | 達沃 | 型號 : | DW-5 |
| 加工定制 : | 是 | 起重機類型 : | 履帶吊 |
| 操作形式 : | 液壓操作 | 結構形式 : | 單鉤吊 |
| 跨度 : | 17米 | 懸臂長度 : | 17米 |
| 有效起升高度 : | 17米 | 額定起重量 : | 5噸 |
| 適用范圍 : | 山坡沼澤 | 大車運行速度 : | 10km/h |
| 回轉速度 : | 2m/s |
達沃履帶式起重機 使用說明書
?
濟寧達沃礦山機械設備有限公司
?
?
一．履帶式起重機簡介
?
1我公司自主設計生產的履帶式起重機，是一種自行式起重機。是一種利用履帶行走的動臂旋轉起重機。履帶接地面積大，通過性好，適應性強，可帶載行走，適用于建筑工地的吊裝作業。可進行挖土、夯土、打樁等多種作業。但因行走速度緩慢，轉移工地需要其他車輛搬運。
?2組成 ?履帶式起重機由動力裝置、工作機構以及動臂、轉臺、底盤等組成。 動臂 ???為多節組裝桁架結構，調整節數后可改變長度，其下端鉸裝于轉臺前部，頂端用變幅鋼絲繩滑輪組懸掛支承，可改變其傾角。 ?在動臂頂端加裝副臂，副臂與動臂成一定夾角。 ?轉臺 ?通過回轉支撐裝在底盤上，可將轉臺上的全部重量傳遞給底盤，其上裝有動力裝置、傳動系統、卷揚機、操縱機構、平衡重和機棚等。動力裝置通過回轉機構可使轉臺作360°回轉。回轉支承由上、下滾盤和其間的滾動件(滾球、滾柱)組成，可將轉臺上的全部重量傳遞給底盤，并保證轉臺的自由轉動。 ?底盤 ?包括行走機構和行走裝置：前者使起重機作前后行走和左右轉彎；后者由履帶架、驅動輪、導向輪、支重輪、托鏈輪和履帶輪等組成。動力裝置通過垂直軸、水平軸和鏈條傳動使驅動輪旋轉，從而帶動導向輪和支重輪，使整機沿履帶滾動而行走。

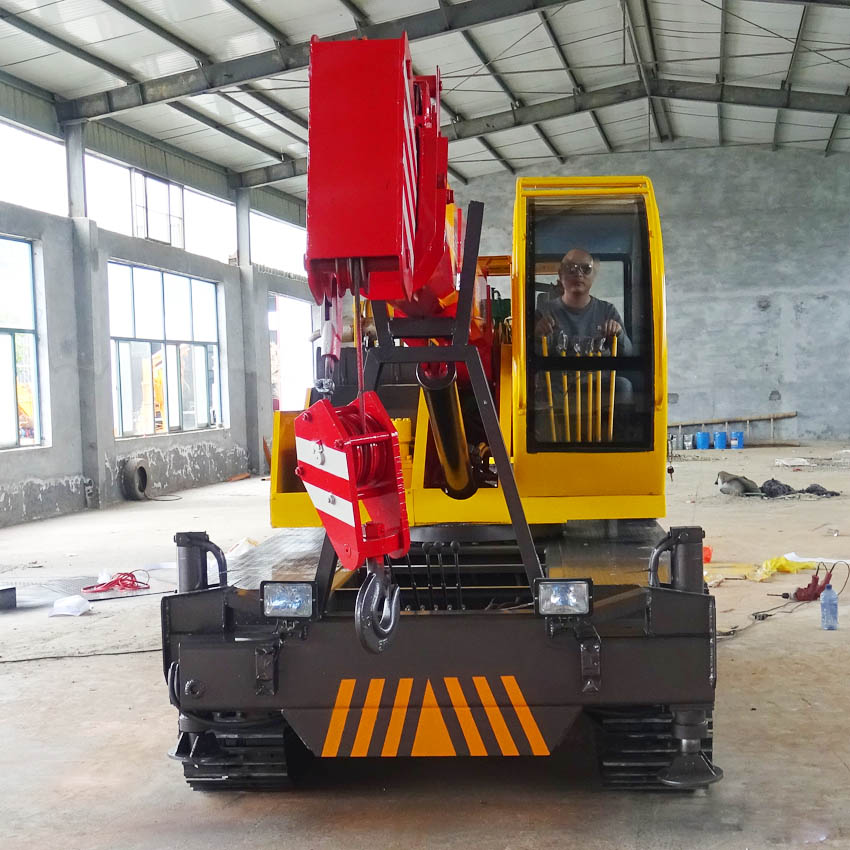

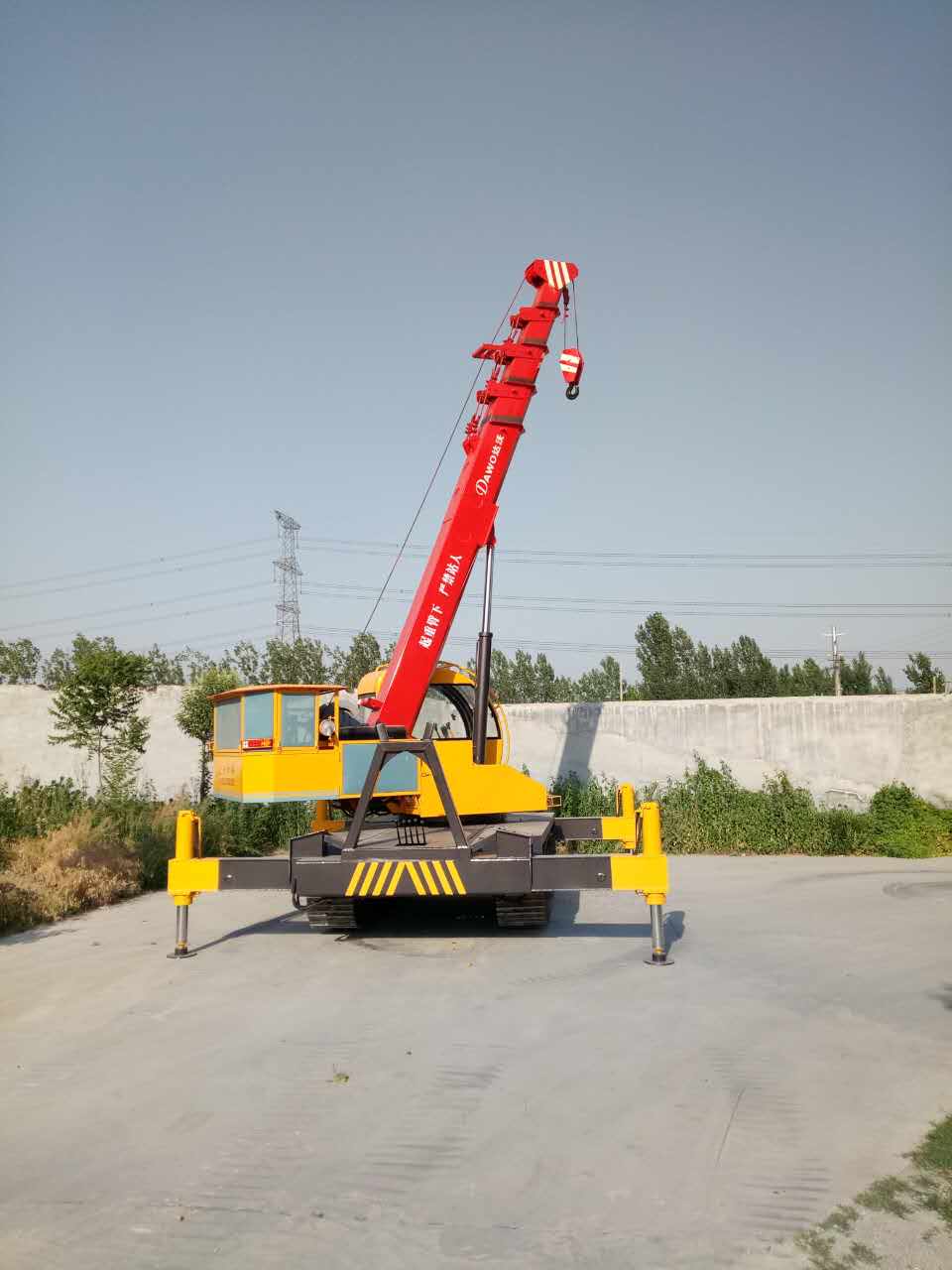

履帶式起重機結構圖示
?
?
二．履帶式起重機安全操作規程 ?
?
?1、司機應持特種作業操作證上崗。起重作業前應按GB5144檢查鋼絲繩端頭的連接固定應無松動或移位，繩卡的數量、安裝方向和相間距離應符合規定，鋼絲繩損傷、保養狀況。
?2、起重機卷筒上鋼絲繩在作業時不應放盡，應保留3圈以上。
?3、履帶式起重機司機應按規定做到“十不吊”。即在有下列情況之一發生時，操作人員應拒 吊運：
3.1、捆綁不老、不穩的貨物。
?3.2、吊運物品上有人。
?3.3、起吊作業需要超過起重機的規定范圍時。
3.4、斜拉重物。 ?
3.5、物體重量不明或被埋壓。
?3.6、吊物下方有人時。
?3.7、指揮信號不明或沒有統一指揮時。
?3.8、作業場所不安全，可能觸及輸電線路、建筑物或其他物體。
?3.9、吊運易燃、易爆品沒有安全措施時。
?3.10、吊運重要大件或采用雙機抬吊，沒有安全措施，未經批準時。
?4、司機在操作中遇下列情況應鳴鈴：
?4.1、起升、落下物體，開動大小車。 ??
?4.2、起吊物件從視界不清處通過時，應連續鳴鈴。 ?
?4.3、司機在同一層或另一層接近跨內另一臺門機時。
?4.4吊運貨物接近人時。
?4.5在其他緊急情況時。
?5、駕駛員應按照保養規程對各項保養進行檢視后，方能啟動發動機。啟動前應檢查所有操作桿放在空擋位置。啟動后應將傳動部分分別試運轉一次，檢查各部操作裝置工作應正常，制動器和限位、限載裝置應靈敏可靠。
6、作業前應檢查起重機的回轉范圍內應無障礙物。
?7、起重機停放地點和行駛路線應與道路邊緣、溝渠、基坑等保持安全距離。在新填土堤上作業時應特別注意地基的穩定性。
?8、起重機在平坦堅實的地面上進行起重作業。如地面松軟，應夯實后用枕木在履帶板下橫向墊實，或用鋼板支墊履帶板后再進行起重作業。
?9、加注燃油時嚴禁吸煙或接近明火，如油料著火應用滅火器或沙土撲滅，嚴禁澆水。
?10、起吊前應根據現場條件（物品重量、安裝位置、起升高度）選配滑輪組倍率、起重臂長及仰角。起吊物體重量不明時，不應起吊。
?11、嚴禁吊鉤、鋼絲繩在不垂直的狀態下進行起吊或垂直起吊埋在地下的不明物體。
?12、提升重物時，提升速度應均勻平穩，落下物體時，應低速輕放，不應忽快忽慢和突然制動。 ?
13、吊重物時，應先吊離地面10-30cm，檢查起重機的穩定性、制動可靠性，各部分情況正常后方可繼續提升。
?14、起重機回轉時應控制起重臂的幅度和回轉速度，嚴禁快速回轉，回轉應平穩進行，不應使用緊急制動或在重物沒停穩前作反向旋轉。
?15、起重機在滿負荷或接近滿負荷時，嚴禁同時進行兩種動作。
16、起重機起吊重物行走時，被吊物的重量不應超過該工況容許起重量的2/3，并且重物應在起重機行駛的正前方，物件應下落接近地面并用繩索牽引緩慢行駛。
?17、嚴禁利用限位裝置替代應進行的正常操作動作。
?18、起重機行駛轉彎不應過急，如轉彎角度過大，應分數次磨轉。上坡時，應有防滑措施。 ?19、起吊重物未放下前，駕駛員不應離開工作崗位。應靈敏可靠。
20、在起吊工作中發現不正常現象或故障時，應放下重物，停止各部運轉后進行保養、調整和修理。
?21、工作中駕駛員應集中精力，不應與他人閑談，駕駛室內嚴禁無關人員進入。
??22、起重機工作完畢后應將吊鉤升起，吊鉤放置40°
60°，各制動器處于工作狀態，操作桿放在空擋位置，并將駕駛室門窗閉鎖。23、起重機短程移動時，吊桿應降至30°左右，收取吊鉤，必要時應拆下起重臂和配重塊，并應將道路鋪墊整平。
?24、交接班應遵守下列規定：
?24.1交接班應在機上進行。 ??
?24.2交班人員應為接班人員提供方便，白班應為夜班創造條件， 交接班應切實做好機械的例保工作，完整填寫機械運行記錄和維護、保養記錄。 ???
?24.3接班人員應提前15分鐘到達作業崗位，做好接班準備。 ??
?24.4交接雙方應做好“五交”、“三查”，即交生產任務，施工條件及質量要求；交機械運行及保養情況；交隨機工具及油料、配件消耗情況；交事故隱患及故障處理情況；交安全措施及注意事項。查機械運行及保養情況；查機械運行記錄準確完善；查隨機工具齊全；發現問題，應查明原因，協商處理，重大問題應向有關部門報告。 ??
?24.5設備發生故障，應由當班人員處理完畢；若處理時間過長，在取得有關上級部門同意后，可向接班人轉交，轉交時應將事故的全部經過、處理情況和意見交代清楚。 ??
?24.6交接班雙方應填寫接班記錄，并共同簽字。
?25、履帶電動起重機工除遵守履帶式起重機安全操作規程外，還應遵守以下規定： ??
?25.1接通電源的電器裝置后，不應進行任何修理保養。 ?
?25.2電器裝置跳閘后，應查明原因，排除故障，不應強行合閘。?
主要技術參數(僅供參考）
型號：5T ??????????????
發動機功率（kw）：4102發動機，云內、玉柴、全柴、錫柴、濰柴可選配
理論速度正檔（Km/h） 0-4.5????????
倒檔（Km/h） 0-4.5
額定爬坡度（度）上坡26，下坡26????
離地凈高（mm）：不超2400mm
履帶全長（mm）:3000mm?????????????????????
履帶板寬（mm）400mm
履帶底盤尺寸（mm）：3mm??
臂長（m）：3m4或?4m5?????
液壓絞車：6T?????????????????????
履帶底盤：6-8t???????
液壓支腿：4條支腿
整機重量（kg） 6000 ?-7000??
整機外形尺寸（m） 622.4m或6.522.4m
?
