| 材質 : | HDPE | 公稱壓力 : | 0.6-1.6 |
| 壁厚 : | 2.3-73.4 | 用途 : | 自來水管 |

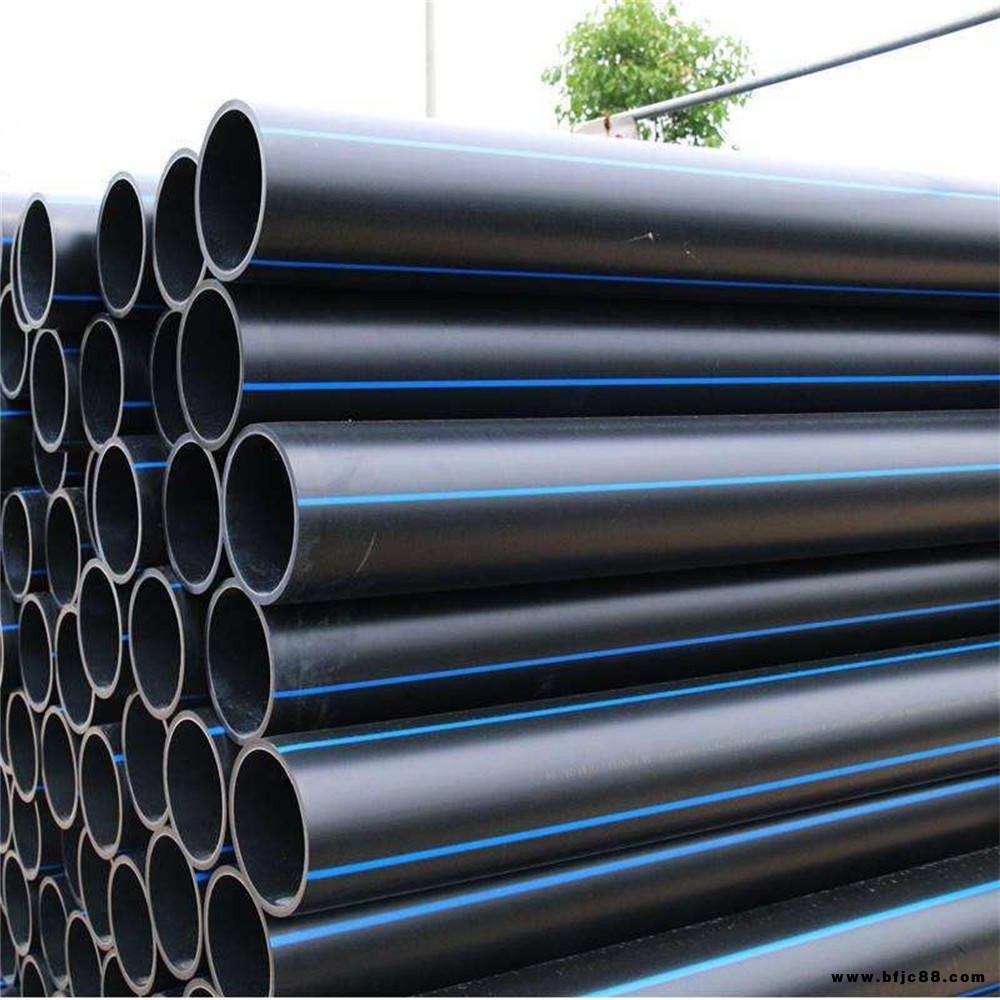

| 顏色 : | 黑管藍條 | 長度 : | 12 |
| 連續使用濕度 : | 20 | 品牌 : | 二郎神 |
| 廠家(產地) : | 山東陽谷 |
en：公稱壁厚，單位一般為mm
dn：公稱外徑，單位一般為mm? ?
給水用PE100聚乙烯(PE)管材規格尺寸表（外徑*壁厚）
公稱外徑 dn?(mm) | 公稱壁厚en?(mm) | ||||
SDR26 | SDR21 | SDR17 | SDR13.6 | SDR11 | |
PN，MPa | |||||
0.6 | 0.8 | 1.0 | 1.25 | 1.6 | |
32 | 3.0 | ||||
40 | 3.7 | ||||
50 | 4.6 | ||||
63 | 4.7 | 5.8 | |||
75 | 4.5 | 5.6 | 6.8 | ||
90 | 4.3 | 5.4 | 6.7 | 8.2 | |
110 | 4.2 | 5.3 | 6.6 | 8.1 | 10.0 |
125 | 4.8 | 6.0 | 7.4 | 9.2 | 11.4 |
140 | 5.4 | 6.7 | 8.3 | 10.3 | 12.7 |
160 | 6.2 | 7.7 | 9.5 | 11.8 | 14.6 |
180 | 6.9 | 8.6 | 10.7 | 13.3 | 16.4 |
200 | 7.7 | 9.6 | 11.9 | 14.7 | 18.2 |
225 | 8.6 | 10.8 | 13.4 | 16.6 | 20.5 |
250 | 9.6 | 11.9 | 14.8 | 18.4 | 22.7 |
280 | 10.7 | 13.4 | 16.6 | 20.6 | 25.4 |
315 | 12.1 | 15.0 | 18.7 | 23.2 | 28.6 |
355 | 13.6 | 16.9 | 21.1 | 26.1 | 32.2 |
400 | 15.3 | 19.1 | 23.7 | 29.4 | 36.3 |
450 | 17.2 | 21.5 | 26.7 | 33.1 | 40.9 |
500 | 19.1 | 23.9 | 29.7 | 36.8 | 45.4 |
560 | 21.4 | 26.7 | 33.2 | 41.2 | 50.8 |
630 | 24.1 | 30.0 | 37.4 | 46.3 | 57.2 |
710 | 27.2 | 33.9 | 42.1 | 52.2 | -- |
800 | 30.6 | 38.1 | 47.4 | 58.8 | -- |
900 | 34.4 | 42.9 | 53.3 | -- | -- |
1000 | 38.2 | 47.7 | 59.3 | -- | -- |
1200 | 45.9 | 57.2 | 70.6 | -- | -- |
?
管材物理機械性能
序號 | 項目 | 指標 | |
1 | 20靜液壓強度（環向應力12.4Mpa,100h） | 不破裂、不滲漏 | |
2 | 80靜液壓強度（環向應力5.5Mpa,165h） | 不破裂、不滲漏 | |
3 | 80靜液壓強度（環向應力5.0Mpa,1000h） | 不破裂、不滲漏 | |
4 | 斷裂伸長率， | 350 | |
5 | 縱向收縮率（110）， | 3 | |
6 | 氧化誘導時間（200），min | 20 | |
7 | 耐候性 1）(管材累 | 80靜液壓強度（環向應力5.5Mpa,165h） | 不破裂、不滲漏 |
斷裂伸長率， | 350 | ||
氧化誘導時間（200），min | 10 | ||
注 1）僅適用于藍色管材 | |||
產品特點：?
?良好的衛生性能：PE管加工時不添加重金屬鹽穩定劑，材質無毒性，無結垢層，不滋生細菌，很好地解決了城市飲用水的二次污染。
? 的耐腐蝕性能：除少數強氧化劑外，可耐多種化學介質的侵蝕；無電化學腐蝕。
?長久的使用壽命：在額定溫度、壓力狀況下，PE管道可安全使用50年以上。
?較好的耐沖擊性：PE管韌性好，耐沖擊強度高，重物直接壓過管道，不會導致管道破烈。
?可靠的連接性能：PE管熱熔或電熔接口的強度高于管材本體，接縫不會由于土壤移動或活載荷的作用斷開。
?良好的施工性能：管道質輕，焊接工藝簡單，施工方便，工程綜合造價低。
管道的連接：
?電熱熔接性：采用專用電熱熔焊機將直管與直管、直管與管件連接起來。一般多用于160mm以下管。
?熱熔對接連接：采用專用的對接焊機管道連接起來，一般多用于160mm以上管。
?鋼塑連接：可采用法蘭、螺紋絲扣等方法連接。
?為方便施工和保證施工質量、還應準備相應的工具。
? ? 如：旋轉切刀一切割管材；旋轉刮刀--刮除管子表面的氧化皮；爬壁刮刀--刮除大口徑管子表面的化皮；斷氣工具--實現斷氣現場操作。
連接步驟：
1.夾緊且清潔端口
2.調整且磨平端口
3.端口對直
4.施壓熔接
5.卸壓冷卻
應用領域：
?城市自來水管網系統。
?城鄉飲用水管道。
?化工、化纖、食品林業、印染、制藥、輕工、造紙、冶金等工業的料液輸送管道。
?農用灌溉管道。
?郵電通訊線路、電力電線保護套管。? ? ?
