| 加工定制 : | 是 | 處理污水量 : | 定制款 |
| 品牌 : | 鼎越 | 型號 : | 定制 |
| 落渣高度 : | 0.8m | 功率 : | 0.75kw |
| 材質 : | 不銹鋼 |

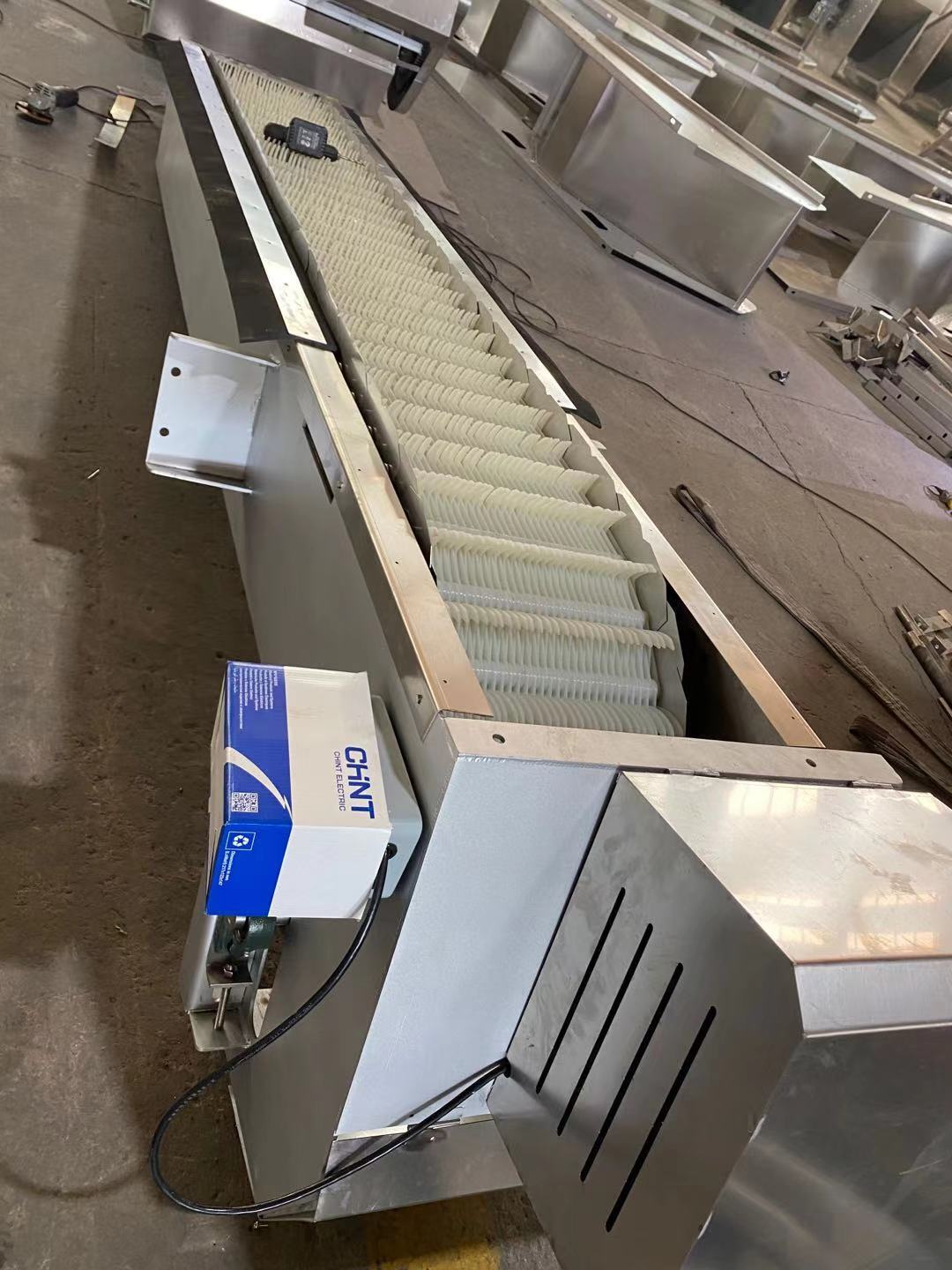

回轉式機械格柵使用說明書
一、概述
回轉式機械格柵是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理專用設備，可廣泛地應用于城市污水處理、自來水行業、電廠進水口，同時也可以作為紡織、食品加工、造紙、皮革等行業廢水處理工藝中的前級篩分設備，是目前先進的固液篩分設備之一。
該設備的 優點是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性好。
由于該設備結構設計合理，在設備工作時，自身具有很強的自凈能力，不會發生堵塞現象，所以日常維修工作量很少。
二、型號意義
GX
?
渠寬
?
特征代號：機械格柵設備
?
三、結構及工作原理
回轉式機械格柵是由驅動裝置、耙齒機構、設備框架等組成，由一種獨特的耙齒裝配成一組旋轉格柵鏈。在電機減速器的驅動下，耙齒鏈進行逆水流方向旋轉運動。
耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動， 大部分固體物質靠重力落下。
按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒把流體中的固態懸浮物分離后可以保證水流暢通流過。整個工作過程是連續的，也可以是間歇的。
四、技術參數
1、設備和耙齒規格
設備規格按機寬尺寸分 GX300-3600?型。機寬超過 1800mm，則做成并聯機。耙齒柵隙分為 1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm 等各種規格，選型由過水量、提升高度、固液分離總量和所分離物質的形狀、顆粒大小來選擇，同時選配不同的材質。
2、設備長短規格
設備標準溝深為 1500mm，可根據用戶需要及使用情況任意加長。特殊規格另行設計。
3、常用參數
? 參數型號 | ? GX-300 | ? GX-800 | ? GX-1000 | ? GX-1200 | ? GX-1400 | ? GX-1500 | ? GX-1600 |
安裝角度а | ? 60°、75°、80° | ||||||
電動機功率 （kw） | ? 0.37～0.55 | ? 0.75～1.5 | ? 1.5～2.2 | ||||
耙齒運動速度 （m/min） | ? 2.2 | ||||||
? 設備寬W0（mm | ? ） 300 | ? 800 | ? 1000 | ? 1200 | ? 1400 | ? 1500 | ? 1600 |
設備高度H0 （mm） | ? H+H1+1350 | ||||||
溝寬W （mm） | ? 300 | ? 900 | ? 1100 | ? 1300 | ? 1500 | ? 1600 | ? 1700 |
溝深H （mm） | ? 用戶自定 | ||||||
導流槽長度L （mm） | ? 1500+H×ctga | ||||||
介質 高溫度 （℃） | ? ≤80℃ | ||||||
地腳至卸料上口高H1 （mm） | ? 400～1000（用戶自定） | ||||||
（以上參數為常用參數，此設備尺寸可根據用戶需求進行調整）
五、安裝、操作及維護注意事項
（一）安裝示意圖
（二）操作注意事項
1、啟動前的檢查
①格柵桿兩頭為固定式結構，但在運輸和搬運過程中由于操作不當會造成柵桿尾部離開固定座，所以在開機前要檢查并確認每一根格柵都在固定的狀態下。如有尾部脫離固定座的柵桿，則要把它的尾部放入固定座相應的小孔內，并注意不能有兩根以上的格柵桿同時放在相鄰的兩個耙齒之間。
②格柵桿不得彎曲和變形。
③耙齒在格柵桿之間能零活轉動。
④確認鏈條的松緊度，出廠時雖經調整，但在運輸和搬運過程中由于顛簸會造成鏈條松緊不當?shù)那闆r，此時請按（日常維護注意事項） 來進行調整。
2、啟動注意事項
①要避免減速機反轉，因?yàn)榉崔D(zhuǎn)會損壞耙齒和格柵桿。啟動前先啟動電機確認運轉方向與轉向箭頭標志一致后再開機，如發現反轉， 則要調整電機接線后再啟動電機確認轉向正確。
②要確認耙齒在格柵桿的正確空檔中平滑地移動。
（三）日常維護注意事項
1、鏈條
鏈條初期磨損會產生延長，運轉 30 天左右檢查其松勁度：
①確認鏈條和鏈輪的平行度。
②檢驗鏈條的松緊程度。
③在兩軸中間部位以手指按住鏈條，測定其松緊度。如果手指按不出松弛量，則鏈條太緊，如松弛量超過 20mm，則鏈條太松。
按以下方法進行調整：
松開減速機的緊固螺栓，縱向移動減速機來調整鏈條的松緊度到合適狀態，同時確認兩鏈輪平行后再固定減速機的緊固螺栓。
2、加油
我們的減速機采用斜齒輪減速機運行無噪音，終生免維護。
3、長期不用時
長期不用時每隔一周運轉1～2?次，每次5?分鐘。
六、隨機附件
1、產品合格證
2、使用說明書
?
?
?
?
?
?
?
?
DYHP型回轉格柵清污機由尼龍或不銹鋼材質制作的耙齒，按一定間隙排列次序裝在耙齒軸上形成封閉式耙齒鏈。設備按一定角度安裝在進水渠中，當傳動系統帶動鏈輪作勻速定向旋轉時，設備的整個耙齒鏈便自上而下循環運動，耙齒攜進水中垃圾。雜質從污水中分離出來，流體通過耙齒間隙流過去，整個工作狀態連續運行。耙齒鏈攜帶雜質到達上端反向運動時，促使雜物重力脫落。耙齒機械格柵清污機的 優點是自動化程度高，分離效率好，動力小，無噪音，耐腐蝕性能好，在無人看管的情況下連續穩定工作，由于該設備結構合理。在設備工作時，不會發生堵塞現象，日常維修工作量小。
DYSS型篩網格柵撈渣機是一種可以連續自動攔截并清除流體中各種細小雜物的預處理專用設備，是以固液分離為目的的篩網式格柵除污裝置，常用于攔截清理細小懸浮物的污水處理項目
設備特點：
1.?設備自動化程度高，分離效率高，無噪音，動力消耗小，耐腐性能好。
2.?設備設置了過載安全保護裝置。在設備發生故障時，會自動停機，可以避免設備超負荷工作
3.?格柵撈渣機設備可以根據用戶需要任意調節篩網大小
4.?設備結構設計合理，自身具有很強的自凈能力，不會發生堵塞現象，所以日常維護工作量很少。
?
格柵除污機是一種可以連續自動運行攔截并清除流體中各種形狀雜物的水處理專用設備，可廣泛地應用與城市污水處理，自來水行業，電廠進水口，同時也可以作為紡織，食品加工，造紙，皮革。屠宰等行業廢水處理工藝中的前級篩分設備，是目前固液篩分設備之一。
機械設備屬于加工定制，一旦生產，無質量問題不可取消或退換。
一般宜用不銹鋼柵齒。設備運行使耙齒把截留在柵面上的雜物自下而上帶至出渣口，當耙齒自上
向下轉向運動時，雜物依靠重力自行脫落，從卸料口中落入輸送機或垃圾小車內，然后外運或作
進一步的處理。
主要特點：
1、噪聲低、結構緊湊、運行平穩。
2、機架為整體框架結構，剛性強，安裝簡便、日常維修工作量少。
3、設備操作簡便，可直接就地或遠程控制設備的運行。
操作及維護注意事項：
操作注意事項：
1、啟動前的檢查
①機械格柵格柵桿兩頭為固定式結構，但在運輸和搬運過程中由于操作不當會造成柵桿尾部離開
固定座，所以在開機前要檢查并確認每一根格柵都在固定的狀態下。如有尾部脫離固定座的柵桿
。則要把它的尾部放入固定座相應的小孔內，并注意不能有兩根以上的格柵桿同時放在相鄰的兩
個耙齒之間。
②格柵桿不得彎曲和變形。
③機械格柵耙齒在格柵桿之間能零活轉動。
④確認鏈條的松緊度，出廠時雖經調整，但在運輸和搬運過程中由于操作不當會造成鏈條松緊不
當?shù)那闆r，此時請按(日常維護注意事項）來進行調整。
2、啟動注意事項
①要避免減速機反轉，因?yàn)榉崔D(zhuǎn)會損壞機械格柵耙齒和格柵桿。啟動前先啟動電機確認運轉方向
與轉向箭頭標志一致后再開機，如發現反轉，則要調整電機接線后再啟動電機確認轉向正確。
②要確認機械格柵耙齒在格柵桿的正確空檔中平滑地移動。
日常維護注意事項：
1、鏈條：鏈條初期磨損產生延長，運轉30天左右檢查其松勁度并按以下方法進行調整：
①確認鏈條和鏈輪的平行度。
②檢驗鏈條的松緊程度。
在兩軸中間部位以手指按住鏈條，測定其松緊度。如果手指按不出松弛量，
松弛量超過20MM，則鏈條太松。
調整：松開減速機的緊固螺栓，縱向移動減速機來調整鏈條的松緊度到合適狀態，同時確認
兩鏈輪平行后再固定減速機的緊固螺栓。
2、加油：如減速電機Y系列380V自冷防水電機，功率為120W，當使用100小時左右要用
油往減速機注油口內加入10克50號機油，以后每使用一年必須拆檢清洗一次，安裝時也要加入
50號機油。
3、長期不用時：長期不用時每隔一周運轉1~2次，每次5分鐘。
本廠專業生產機械格柵各種格柵配件品種齊全價格優惠歡迎來電詢價。
?
該設備采用回轉式，由一種形耙齒按一定的裝配順序的數量排列在橫軸上，組成耙齒鏈，根據過水流量，裝配成不同的間隙，安裝在泵站或水處理系統的入口處，當驅動裝置帶動耙齒鏈自下向上運動時，水中的雜物被耙齒鏈撈起，液體則在柵隙中流過，設備轉動到上部頂點后，耙齒鏈改變運行方向，由上向下運動，物料依靠自重從耙齒上自行脫落，當耙齒從反面轉到底部時，又開始另一循環往復的連續運行，從而不斷地從水中清撈雜物，達到固液分離的目的。
?
回轉式格柵除污機，也稱回轉式固液分離機，它是一種先進的水處理固液分離設備，主要用于城鎮污水處理廠污水預處理裝置、市政雨污水泵站、自來水廠和電廠冷卻水等進水口處，該設備也廣泛用于紡織、印染、食品、水產、造紙、屠宰、制革等各個行業的水處理工程，是水處理行業中理想的固液分離設備。
