| 材質(zhì) : | 環(huán)氧樹脂6101 | 產(chǎn)地 : | 陜西西安 |
| 功能 : | 防腐防水 | 規(guī)格 : | 1-3mm |
| 抗壓強度 : | 30mp | 品牌 : | 漆佳 |
| 適用范圍 : | 工業(yè)污水池防腐防水 | 產(chǎn)品特性 : | 玻璃鋼防腐 |
| 顏色 : | 綠色 | 厚度 : | 1-3mm |
| 干燥時間 : | 小于24h | 平整度 : | 2米誤差小于3mm |
| 耐水性 : | 優(yōu) | 耐酸性 : | 優(yōu) |
| 抗壓性 : | 好 | 凝固時間 : | 24h |
| 復涂間隔 : | 24h | 發(fā)貨周期 : | 3天 |
渭南環(huán)氧玻璃鋼2布4油|四油兩布，二布四油玻璃鋼防腐施工
環(huán)氧樹脂內(nèi)襯：環(huán)氧樹脂加玻璃纖維布制作成防腐防水襯層。
做?法包括三布五油（也稱為三布五涂、三布五膠）、二布四油（涂、膠）、三布五油（涂、膠）、四布六油（涂、膠）、五布七油（涂、膠）、六布八油（涂、膠）、?七布九油（涂、膠）、八布十油（涂、膠）、九布十一油（涂、膠）、十布十二油（涂、膠）等（依此類推，油、涂、膠比布多二遍
環(huán)氧樹脂玻璃鋼三布五油防腐，三布五油施工工藝 環(huán)氧樹脂玻璃鋼三布五油防腐，三布五油施工工藝
環(huán)氧玻璃鋼防腐工程施工方案
一、施工簡介

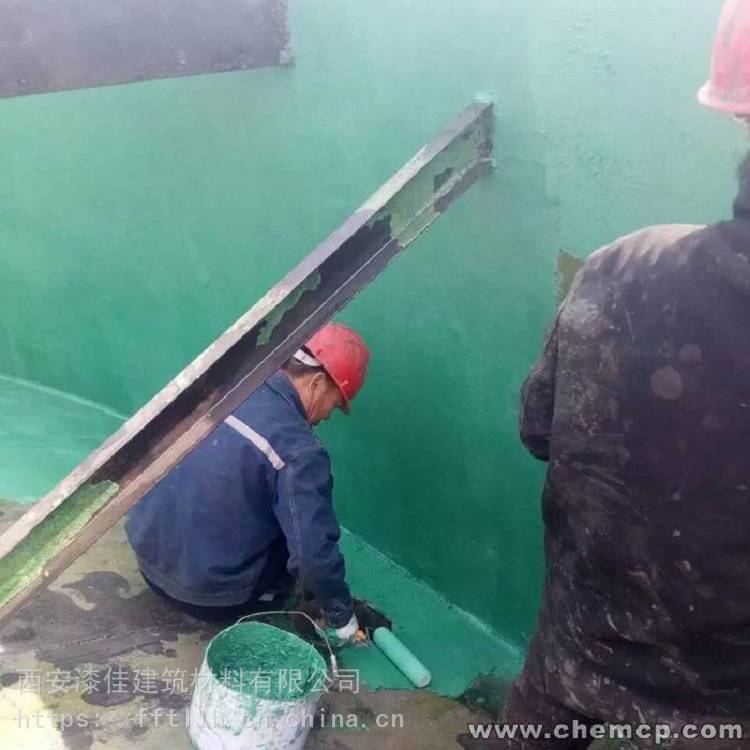

本工程為消防水池表面涂刷環(huán)氧玻璃鋼即三布五油。防腐工程具體施工分為以下幾個步驟：
1、準備工作：
①施工前確保水泥地面完全干透基礎平整，然后才能進行底油涂刷工作。
②準備施工所需玻璃鋼原材料及施工設備。

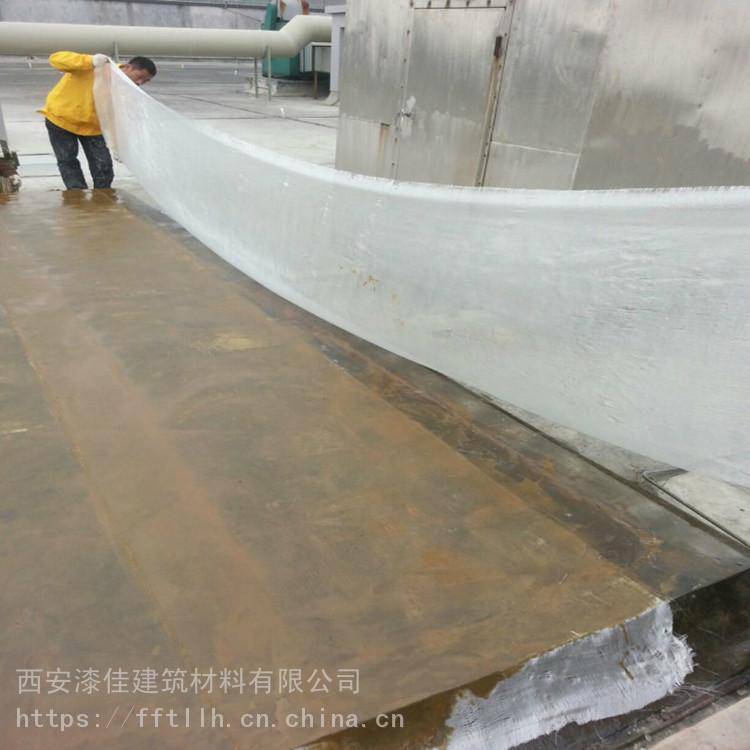

2、具體施工程序為三布五油，即底涂一遍待凝固后再刷一遍環(huán)氧，玻璃布一層，中涂一遍、玻璃布一層、中涂一遍、玻璃布一層**后再刷環(huán)氧一便封面即可。
3、成品保護：由于施工環(huán)境屬于池灌類，不利于環(huán)氧的固化成形，所以必須需要48小時的固化時間，待完全固化后即可使用。
二、施工人數(shù)計劃如下
1、防腐施工人員5名
2、領班1名 （施工工具自備）
三、施工質(zhì)量要求
1、按實際現(xiàn)場做好各個環(huán)節(jié)的施工工作，互檢和專檢以達到質(zhì)量要求。
2、施工期間施工人員要對自己的本職工作負責，使工作質(zhì)量不斷提高。
四、安全消防措施
1、由于施工所用原材料為易燃物品，所有進入現(xiàn)場的施工人員都不得吸煙，嚴禁煙火。
2、施工人員進入現(xiàn)場遵守各項規(guī)章制度，聽從領班安排。
3、在進行涂刷瓷釉時現(xiàn)場必須設有通風機進行送新風保持水池內(nèi)空氣新鮮，或佩戴防毒面具以便于更好的施工。
玻璃鋼施工工藝
一、作業(yè)條件
施工環(huán)境溫度以5—25℃為宜，相對濕度不大于8%，玻璃鋼施工前嚴格檢查地面基礎是否平整，在地面不完全干透的情況下不能進行施工由于施工環(huán)竟在地下室所以必要時設有通風及低壓照明設施。
二、混凝土基層表面要求
混凝土表面應堅固、密實、平整，不應有起砂、起殼、裂紋等現(xiàn)象。水池內(nèi)壁等基礎采用混凝土一次抹好，陰陽角應做成斜角或圓角，以達到方便施工的目的。
三、工藝操作
1、配制耐環(huán)氧樹脂的容器應保持清潔、干燥、無油污。
2、配制膠料時，每次配制量應根據(jù)工程量及操作人數(shù)而定，隨用隨配。
3、環(huán)氧樹脂由酒精和T31配制達到固化程度，程序如下：在容器中取定量的環(huán)氧樹脂，然后加入T31固化劑充分攪拌均勻，配好后在30分鐘內(nèi)用完。
4、涂刷玻璃布層數(shù)為三遍，**道涂刷完畢進行二遍工序，依次施工到面涂完畢。在確定面涂完全固化的情況下即可使用。
四、質(zhì)量要求
1、環(huán)氧防腐施工完畢后表面色澤均勻無漏涂氣泡等現(xiàn)象出現(xiàn)。
2、耐腐蝕層表面光滑平整，增強層的凹凸部分高差不得超過壁厚的20%。
五、成品保護
1、不允許在防腐層上進行強度檢查，以免測試的小孔給成品帶來不利影響。但可將具有酸堿物質(zhì)滴灑在表面進行防腐性能測試。
2、嚴防焊接火花掉在成品表面，如有接觸時必須設襯板或鐵板做為防護。
