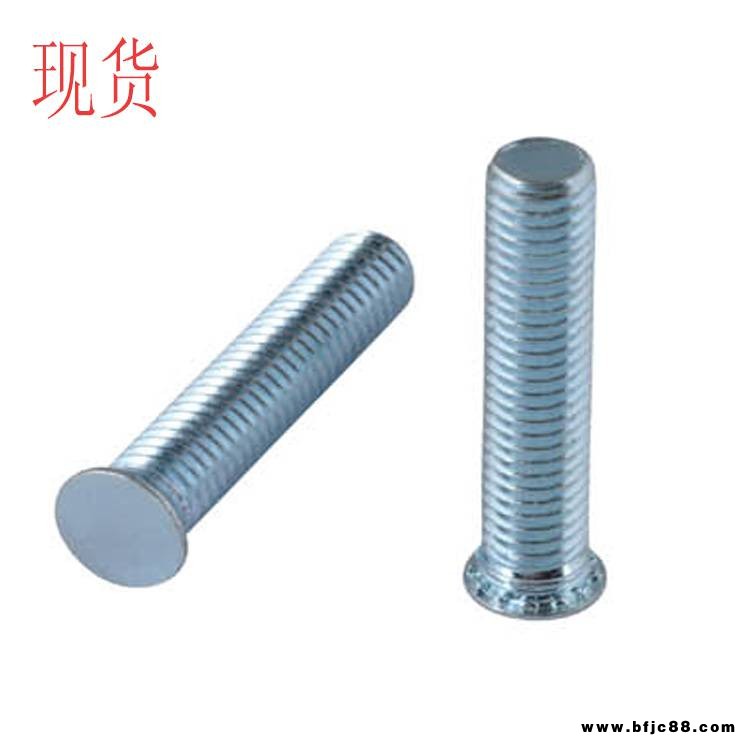

| 產品特性 : | 圓螺釘 | 品牌 : | 耀達 |
| 型號 : | FH FHS NFH NFHS | 鉚釘直徑 : | 5 |
| 公稱直徑 : | 2到15（mm） | 鉚釘長度 : | 16 |
| 鉚釘頭直徑 : | 8 | 公稱長度 : | 4到50 |
| 表面處理 : | 鍍鋅 | 材料等級 : | 不銹鋼 |
| 標準類型 : | 美標 | 標準編號 : | DIN660 |
| 加工定制 : | 否 | 樣品或現貨 : | 現貨 |
| 應用范圍 : | 電器行業緊固件 | 是否標準件 : | 是 |
| 產品規格 : | FH FHS NFH NFHS-M2-M10 |
??? TFH（凸頭）螺栓應用于板料 薄厚度至.020英寸/0.51毫米的薄板內。在平頭螺栓不適用的情況下，此類螺栓也可以替代使用于較厚的板材中，但需要使用不同的上下安裝模。
???安裝時建議使用下圖顯示的治具。需要注意的是：在安裝板料厚度為.030”/0.76mm或大于該厚度板材的螺栓時，下模只需有一個能讓開螺栓的直通孔，而在板料厚度介于.030”/0.76 mm到.020”/0.51mm之間時，下模需要按圖A所示加工一個沉孔，以便螺栓頭部進入下模而使之順利壓入板料。下圖所示的標準上模設計給螺栓頭部提供了間隙，同時也避免了螺栓頭部在裝入安裝板時過分受力。安裝完畢后，螺栓頭部大約凸出板料.025”/0.64 mm。?????????????????????????????????????????????????????????????
螺紋 | 上模尺寸 （單位英寸） H | 上模尺寸 （單位英寸） F | 下模尺寸 （單位英寸） A | 下模尺寸 （單位英寸） C | 螺紋 編碼 | 上模尺寸 （單位毫米） H | 上模尺寸 （單位毫米） ?F | 下模尺寸 （單位毫米） A+0.1 | 下模尺寸 （單位毫米） C+0.08 |
?256 | ?.141+.015-.025 | .020-.021 | ?.110-.114? | .087-.090? | M3 | 4.5+0.4-0.6? | 0.51-0.53? | 3.6 | 3.03 |
?440 | ?.176+.015-.025 | .020-.021 | .136-.140 | .113-.116 | M4 | 5.8+0.4-0.6 | 0.51-0.53 | 4.6 | 4.03 |
?632 | ?.203+.015-.025 | .020-.021 | .162-.166 | .139-.142 | M5 | ?6.4+0.4-0.6 | ?0.51-0.53 | 5.6 | 5.03 |
?832 | ?.234+.015-.025 | .020-.021 | .188-.192 | .165-.168 | |||||
024 | ?.250+.015-.025 | .020-.021 | .216-.220 | .191-.194 | |||||
032 | ?.250+.015-.025 | .020-.021 | .216-.220 | .191-.194 |
?
板材厚度.020”/0.51mm—.030”/0.76mm 時 適用的治具。 ? | 板材厚度大于或等于.030”/0.76 mm 時適用的治具。 ? |
產品的性能數據
螺紋 編碼 | 產品 類型 | 螺母的緊固扭力 （in.lbs.) | 安裝板厚度 和材質 | 安裝板硬度 HRB | ?安裝力 （lbs.） | 推出力 （lbs.） | 扭出力 （in.lbs.) |
440 | TFHS | 5? | .020″鋁材 ?.025″鋼材 | 28 52 | 1200 1500 | 45 100 | 7 8 |
632 | TFHS | 9? | .020″鋁材 ?.025″鋼材 | 28 52? | 1500 2500 | 50 110 | 8 16 |
832 | TFHS | 17 | .020″鋁材 ?.025″鋼材 | 28 52 | 2200 2700 | 60 120 | 11 26 |
024 | TFHS | 24 | .020″鋁材 ?.025″鋼材 | 28 52 | 2500 3000 | 65 130 | 14 28 |
032 | TFHS | 27 | .020″鋁材 ?.025″鋼材 | 28 52 | 2500 3000 | ?65 130 | 14 28 |
