| 產品特性 : | 防水 | 是否進口 : | 否 |
| 產地 : | 深圳 | 品牌 : | VOLKE |

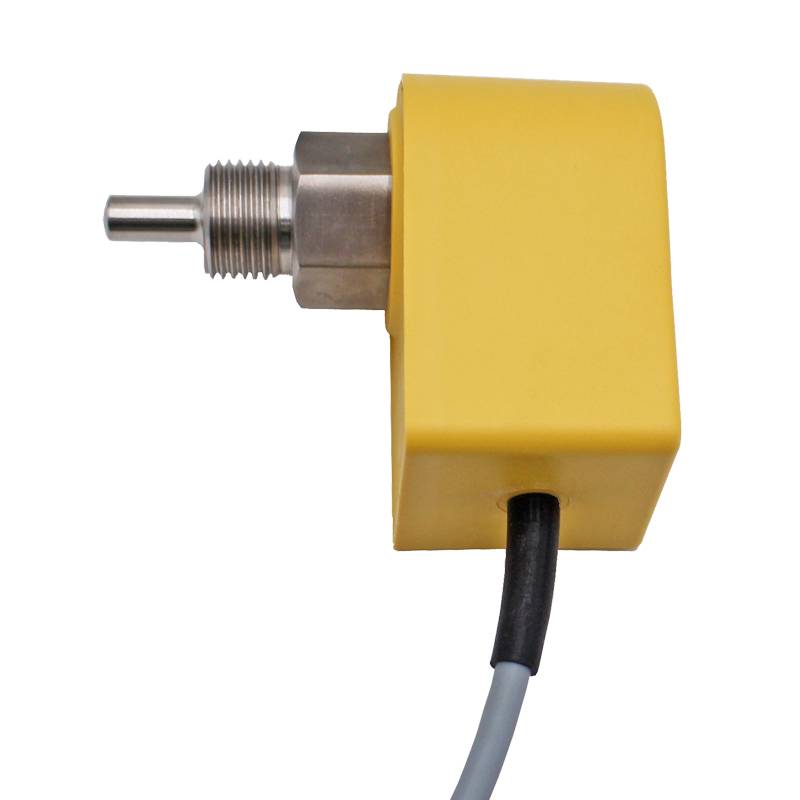

| 型號 : | FCT熱交換式流量開關 | 3C額定電壓范圍 : | 36V及以下 |
| 工作電壓 : | DC24，AC/DC220 | 過載電流 : | 2 |
| 壽命次 : | 壽命長 | 防護等級 : | IP67 |
| 產品認證 : | 產品合格證 | 加工定制 : | 是 |
特 點
1、有效防止纏繞物。
2、全防水殼體設計。
3、適用管徑范圍大，任意調節設定點。
4、指示燈直接顯示流量變化。
主 要 技 術 參 數
測量范圍: 水：0 . 0 3 ~3 m / s
油：0 . 0 3 ~3 m / s
氣：2 ~2 0 m / s
耐 壓: 4 M P a (特殊6 0 M P a）
連接方式: 螺紋G 1 / 2 "、G 1 / 4 "、其它
開關時間: O N : 典型≥4 s（1 ~1 3 s）
O F F :典型≥4 s（1 ~1 5 s）
溫度變化反應時間 : ≤1 2 s
工作電壓: D C 2 4 V，A C / D C 2 2 0 V
功 耗: 2 W ( 2 4 V D C ) , 3 W ( 2 2 0 V A C / D C )
輸 出: 繼電器, N P N / P N P輸出
接點容量: 0 . 4 A / 1 2 5 V A C，2 A / 3 0 V D C
絕緣阻抗: 1 0 0 V D C時，5 0 MΩ
探頭材質: 3 0 4不銹鋼
殼體材質: P P
工作溫度: - 1 0℃~6 0℃
環境條件: - 2 0 ~8 5℃,≤8 5 % R H
防護等級: I P 6 7
FCT型流量開關可以很方便的設定流量報警結點，旋開防護螺紋，用配備螺紋刀調節底下旋鈕可以
設定流量報警點。
對于輸出形式為PNP、NPN和繼電器的流量開關，其LED指示的含義如下：
－紅燈亮 流速低于設定點（晶體管不導通/繼電器不動作）
－黃燈亮 流速等于或高于設定點（晶體管導通/繼電器動作）
－黃燈和綠燈亮 流速超出設定點的程度（綠燈1、2、3或4 與黃燈一起亮）
結 構 說 明

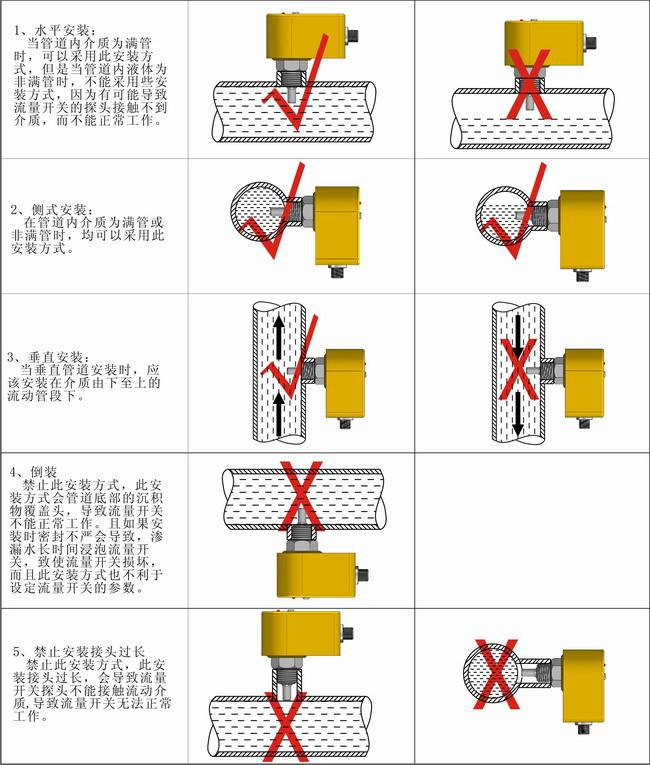

安裝說明
產品出廠包裝及配件
知識擴展：
擋板式流量開關在水系統中的應用
水環和地源熱泵是目前市場上發展為迅速的空調類型，它擁有靈活應用特點被廣泛應用在寫字樓、商場、住宅等集中大型場合。
一是，夏季運行時制冷系統經常出現冷凝壓力過高而機組頻繁啟停，以致壓縮機發生故障。水環熱泵機組可以結合冷卻塔和低品位熱源組成一套大型的水環熱泵系統，這樣的水環熱泵系統一般少則幾百臺，多則幾千臺水環熱泵機組，如此龐大的系統，對水系統的水力平衡要求非常嚴格，否則將有一些水環熱泵機組不能得到它要求的水流量，將可能導致下面兩種情況：
二是，冬季運行時，由于水流量過小換熱器過分吸熱有可能導致換熱器內部結冰，從而引起套管換熱器“爆管”。
為了保證空調系統得到適當的水流量，在工作系統中，必須設有水流開關來確保水流量下降后停止壓縮機，這是一個非常重要的保護器件，如果在每臺機組上不安裝水流開關在冬季將可能導致換熱器凍壞。由于水環熱泵水系統較為龐大，出于節能和系統運行穩定的考慮，對水路中的各個部件要求本身的水阻要小，因此水流開關的水阻不能太大，我們以擋板式流量開關為例，祥盡分析水流開關在在水環/地源熱泵機組水系統的應用。
