| 品牌 : | 德國克萊/KLAY | 型號 : | KLAY |
| 材質 : | 不銹鋼 | 連接形式 : | 卡套 |
| 結構形式 : | 浮動球球閥 | 3C閥門類別 : | 工業 |
| 公稱通徑 : | 15~50 | 適用介質 : | 油品 |
| 壓力環境 : | 高壓 | 工作溫度 : | 高溫 |
| 標準 : | 國標 | 流動方向 : | 雙向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 手輪 |
| 用途 : | 調節 | 類型(通道位置) : | 三通式 |
| 作用對象 : | 水 | 規格 : | 齊全 |
| 是否跨境貨源 : | 否 | 包裝 : | 紙箱、木箱 |
| 發貨地 : | 上海 | 銷售地區 : | 全國 |

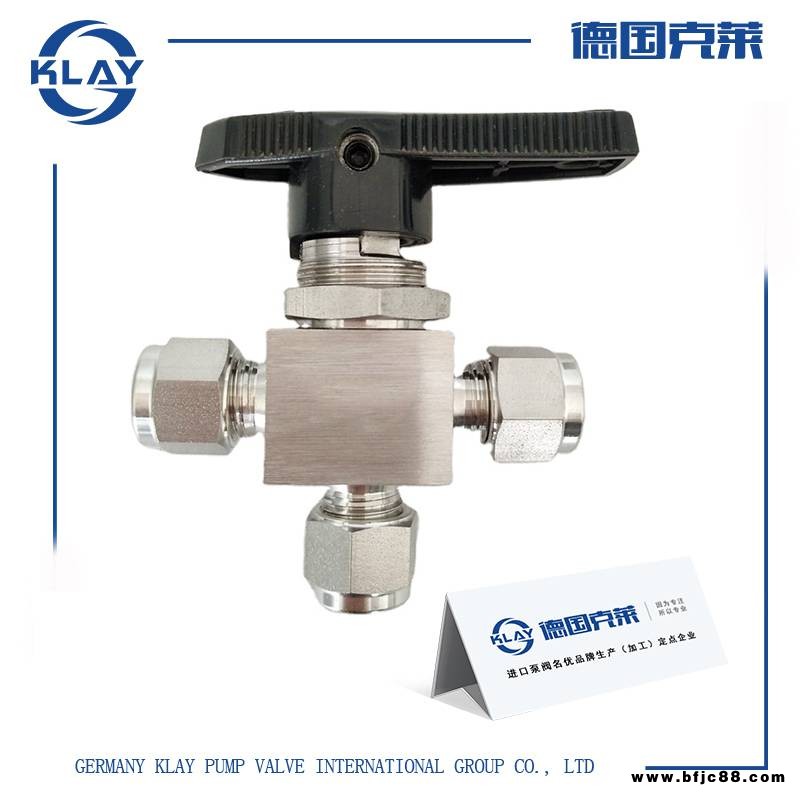

一、進口三通卡套球閥工作原理
1、通過螺紋機械式推進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動。
2、球閥通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質.
3、采用PTFE(特氟隆)等材料作為密封,具有良好潤滑性和彈性,與球體摩擦系小,使用壽命長.
4、啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速.
5、球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥,相當于流過一段直通的管子,在各類閥門中球閥的流體阻力 小。
6、三通卡套球閥廣泛應用于水處理設備、化工設備、石化設備、石油設備、造紙設備、采礦設備等等，進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動。
二、進口三通卡套球閥特點
1. 進口三通卡套球閥用于流路的切換， 通過三通球閥可以實現一個入口有選擇的切換至兩個出口；
2. 的頂部填料密封，保證密封可靠。頂部壓蓋設計，使閥門可在線調整；
3. 進口三通卡套球閥的常規耐壓可達17.2MPa；
4. 可面板安。
三、進口三通卡套球閥安裝說明
進口三通卡套球閥具有結構簡單、使用方便和不用焊接等優點。但在中高壓液壓系統中，若操作不當往往會造成泄漏，影響其推廣使用。沃托閥門經過多年的實踐總結了一些經驗，取得了較好的效果。
三通卡套球閥主要由具有24度錐形孔的接頭體1、帶尖銳內刃的卡套2和起壓緊作用的壓緊螺母三部分組成。旋緊螺母3時，卡套2被推進24度的錐孔中并隨之變形，使卡套與接頭體內錐面形成球面接觸密封;同時，卡套的內刃口嵌入鋼管4的外壁，在外壁上壓出一個環行凹槽，從而起到可靠密封的作用。鋼管選擇消除應力退火的20#精拔管，這樣有利于卡套內刃嵌入鋼管外表面，起到可靠密封作用。
(1)預裝
①三通卡套球閥的預裝是 重要的環節，直接影響到密封的可靠性。一般需要專用的預裝器。管徑小的卡套球閥接頭可以在臺鉗上進行預裝。具體做法是，用一個三通卡套球閥接頭體作為母體，將螺母、卡套壓緊到管子上即可。
②管子端面應平齊。管子鋸斷后應在砂輪等工具上打磨平齊，并且去除毛刺，清洗并用高壓空氣吹凈后再用。
③預裝時，應盡量保持管子與接頭體的同軸度，若管子偏斜過大也會造成密封失效。
④預裝力不宜太大。應使卡套的的內刃剛好嵌入管子外壁，卡套不應有明顯變形。在進行管路連接時，再按規定的擰緊力裝配。φ6-10mm卡套的擰緊力為64-115N、φ16mmr 259N、φ18mm的為450N。如果在預裝時卡套變形嚴重，會失去密封作用。
(2)禁止加入密封膠等填料。有人為了取得更好密封效果，在卡套上涂上密封膠，結果密封膠被沖入液壓系統中，造成液壓元件阻尼孔堵塞等故障。
(3)連接管路時，應使管子有足夠的變形余量，避免使管子受到拉伸應力。
(4)連接管路時，應避免使其受到側向力，側向力過大會造成密封不嚴。
(5)連接管路時，應一次性緊好，避免多次拆卸，否則也會使密封性能變差。
