| 產品特性 : | 截止閥 | 品牌 : | TOZEN滔辰 |
| 型號 : | GGLV | 連接形式 : | 螺紋 |
| 材質 : | 黃銅 | 公稱通徑 : | 15-50 |
| 3C閥門類別 : | 工業 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 美標 | 外形 : | 微型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 形態 : | 柱塞式 |
| 類型(通道位置) : | 直通式 | 規格 : | 齊全 |
TOZEN滔辰GGLV青銅絲口截止閥采用青銅閥體，BSP內螺紋連接，適用于水，氣體，液體等介質管道。上海遠先閥門供應TOZEN截止閥，青銅截止閥，黃銅截止閥。

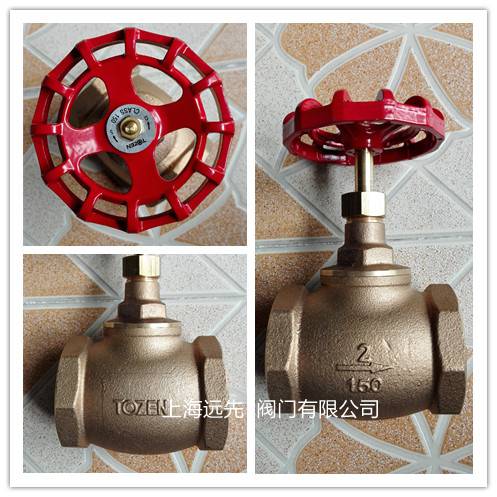

TOZEN滔辰GGLV青銅絲口截止閥介紹：
BRonZE GLOBE VALVE
青銅截止閥
SPECIFICATION 規格
SCREWED-IN BonNET ? SWIVEL DISC
RISING STEM ? ASBESTOS FREE
THREADED TO BS 21(ISO 7) / ASME B1.20.1
SIZE RANGE : 15mm (1/2") ~ 50mm (2")
閥帽為螺紋接口 ? 閥板能旋轉
明桿
螺紋符合BS 21(ISO 7)/ ASME B1.20.1
口徑范圍 : 15mm(1/2") ~ 50mm(2")
PRESSURE RATINGS 壓力等級
| Working Pressure 工作壓力 | 300 psi (20.7bar) WOG Non-Shock 150 psi (10.3bar) Saturated Steam |
| Testing Pressure 測試壓力 | Shell (閥體) : 450 psi (31bar) Hydrostaic 液壓 Seat (閥座) : 330 psi (22.7bar) Hydrostaic 液壓 80 psi (5.5bar) Air 氣壓 |
MATERIALS 材質表
| Part 部件 | Material 材質 | ASTM 美標 | BS 英標 |
| Body 閥體 | Bronze (Gummetal) 青銅 | B584 C84400 | 1400 LG1 |
| Bonnet 閥帽 | Bronze (Gummetal) 青銅 | B584 C84400 | 1400 LG1 |
| Disc 閥板 | Bronze (Gummetal) 青銅 | B584 C84400 | 1400 LG1 |
| Stem 閥桿 | Brass Rod 棒材黃銅 | B16 C36000 | 2874 CZ121 |
| Packing 密封 | PTFE 特氟龍 | ||
| Packing Nut 密封螺母 | Brass Rod 棒材黃銅 | B16 C36000 | 2874 CZ121 |
| Gland 塞栓 | Brass Rod 棒材黃銅 | B16 C36000 | 2874 CZ121 |
| Handwheel 手輪 | Cast Iron 灰鑄鐵 | A48 No.35 | 1452 Gr.260 |
DIMENSIONS 口徑尺寸
| Size | A | B | C | Weight | |||||
| [mm] | [inch] | [mm] | [inch] | [mm] | [inch] | [mm] | [inch] | [Kg] | [LB] |
| 15 | 1/2 | 52 | 2-1/16 | 72 | 2-13/16 | 57 | 2-1/4 | 0.31 | 0.68 |
| 20 | 3/4 | 64 | 2-1/2 | 84 | 3-5/16 | 72 | 2-13/16 | 0.53 | 1.17 |
| 25 | 1 | 76 | 3 | 94 | 3-11/16 | 78 | 3-1/16 | 0.76 | 1.68 |
| 32 | 1-1/4 | 83 | 3-1/4 | 110 | 4-5/16 | 97 | 3-13/16 | 1.21 | 2.67 |
| 40 | 1-1/2 | 98 | 3-7/8 | 126 | 4-15/16 | 108 | 4-1/4 | 1.66 | 3.66 |
| 50 | 2 | 118 | 4-5/8 | 153 | 6 | 126 | 4-15/16 | 2.79 | 6.15 |
