| 類型 : | 絕緣漆,導(dǎo)電涂料,防銹漆,其他 | 顏色 : | 各色 |
| 品牌 : | 柒涂士 | 功能 : | 干燥快；硬度強(qiáng)；附著力強(qiáng)，機(jī)械性能好 |
| 用途范圍 : | 石油行業(yè)、大型輕質(zhì)油、航空媒油等儲(chǔ)罐內(nèi)外 | 起訂量 : | 20Kg |
| 總固含量≥ : | 60 | 保質(zhì)期 : | 12 |
| 特色服務(wù) : | 送貨到工地 |
非碳系導(dǎo)靜電防腐涂料
1,產(chǎn)品用途和特點(diǎn)
非碳系環(huán)氧導(dǎo)靜電防腐涂料是一種集阻燃,抗靜電,耐溫,耐油,耐水,耐酸堿鹽等介質(zhì)于一體的新型油灌,煤氣罐內(nèi)壁防腐蝕涂料。非碳系環(huán)氧抗靜電底漆具有極好的防腐性能、施工性能、抗?jié)B透性，對(duì)油品無(wú)污染，漆膜堅(jiān)韌耐磨、電阻率穩(wěn)定。非碳系環(huán)氧抗靜電涂料適用于石油石化行業(yè)原油及成品油罐的內(nèi)壁防腐，也可用于其它電子行業(yè)需要防靜電的場(chǎng)所。還可用于混凝土設(shè)備的防腐蝕保護(hù)。
2,涂料組成
非碳系環(huán)氧導(dǎo)靜電防腐涂料分為底層涂料和面層涂料,每種涂料均由甲,乙兩組份組成；
底層涂料 甲組份(醬紅色液體) 乙組份(棕色液體)
面層涂料 甲組份(月白色液體) 乙組份(棕色液體)
3,主要技術(shù)指標(biāo)
組份 | 檢驗(yàn)項(xiàng)目 | 技術(shù)指標(biāo) | 檢驗(yàn)方法 | ||
底漆 | 面漆 | ||||
甲組份 | 漆膜顏色和外觀 | 醬紅色,漆膜平整 | 月白色,漆膜平整光滑 | 目測(cè) | |
粘度,s | 40—70 | 35—70 | GB/T 1723—93 | ||
細(xì)度(μm) | ≤60 | ≤60 | GB 1724—79 | ||
固體含量,% | 70±2 | 70±2 | GB 1725—79 | ||
涂層 | 遮蓋力,g/㎡ | 70 | 80 | GB 1726—79 | |
干燥時(shí)間(h) | 表干 | ≤4 | ≤4 | GB 1728—79 | |
實(shí)干 | ≤24 | ≤24 | |||
光 澤,% | 可 調(diào) | GB 1743—79 | |||
硬 度 | 0.49 | GB/T1730--93 | |||
附著力,級(jí) | 1 | 1 | GB1720—79 | ||
柔韌性(mm) | 1 | 1 | GB/T1731--93 | ||
沖擊強(qiáng)度(㎏.cm) | 50 | 50 | GB/T1732--93 | ||
表面電阻率,Ω | 10?5—109 | GB16906—97 | |||
體積電阻率,Ω﹒m | 10?3—108 | GB 13348—92 | |||
氧指數(shù)(OI) | ≥29 | GB 2406—93 | |||
導(dǎo)熱系數(shù)W/M·K | 0.057 | 美國(guó)ASTM177-76 | |||
4,用量比和包裝
該涂料各組份間的配比是通過研究和大量試驗(yàn)對(duì)比選擇的較佳用量比。為使用方便,產(chǎn)品出廠時(shí)按比例配套包裝。
涂料包裝規(guī)格 | ||
包裝規(guī)格 | 底漆(醬紅色) | 面漆(月白色) |
甲組份(鐵桶) | 20 Kg | 20 Kg |
乙組份(鐵罐） | 2 Kg | 5Kg |

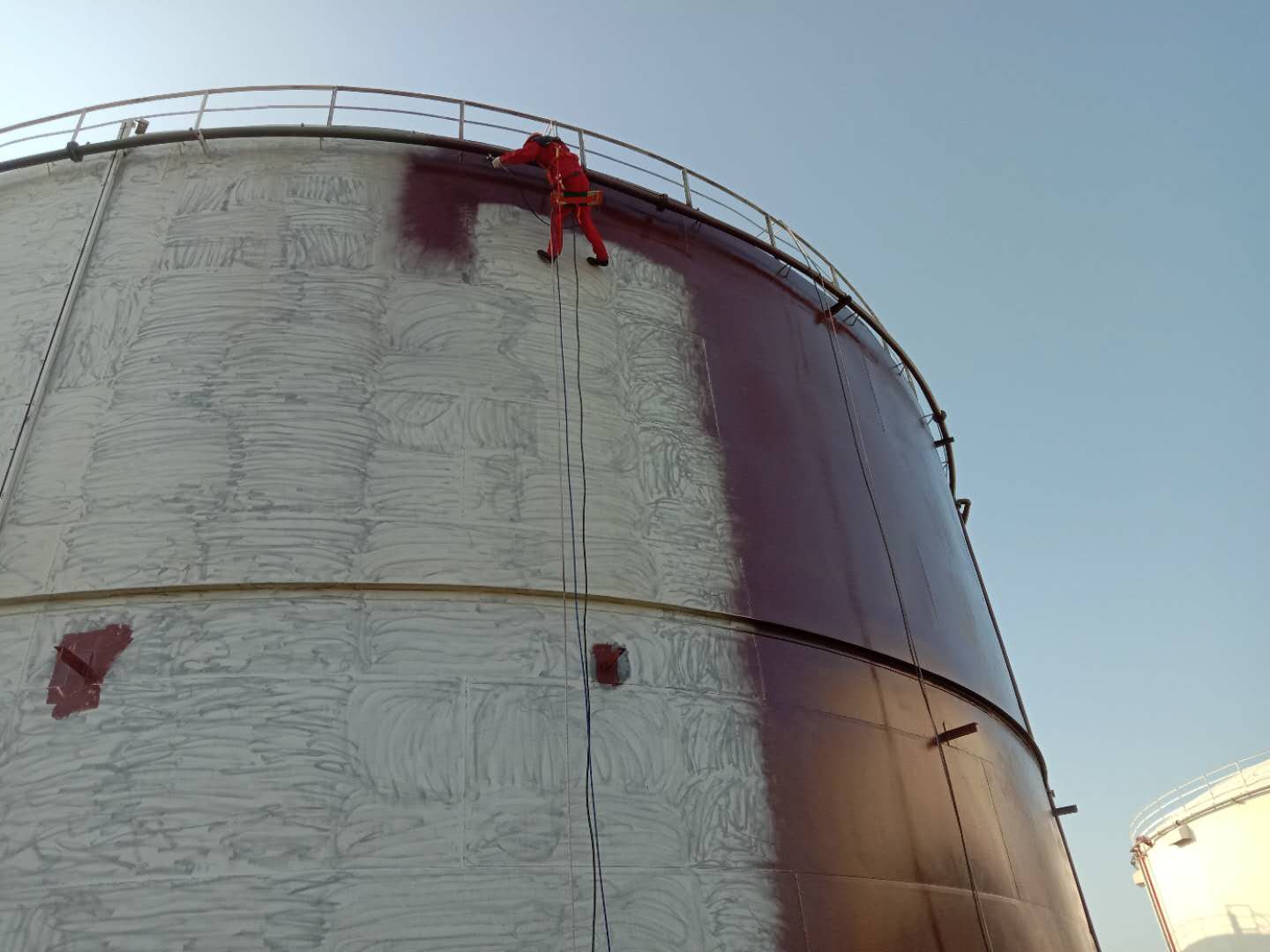

5,施工方法
1)底面處理
為了提高涂料的防腐蝕效果,涂漆關(guān)應(yīng)清除基材表面的殘舊漆膜,鐵銹,油污,氧化皮及雜物。
2)具體要求如下:
(1)用噴丸或噴砂除銹,質(zhì)量應(yīng)達(dá)到Sa2.5級(jí)(GB8923—88)。
(2)若采用手工除銹,質(zhì)量應(yīng)達(dá)到St3級(jí)(GB8923—88)。
(3)涂漆前,應(yīng)除去表面的油污,灰塵等雜質(zhì)。處理干凈后的鋼板應(yīng)及時(shí)涂上漆,以防重新生銹。
3)配漆
油漆使用前要均勻攪拌,待攪拌均勻后將乙組份倒入甲組份中(對(duì)于80℃高溫儲(chǔ)罐,涂刷二道底漆和三道面漆時(shí),再加入一袋隔熱材料),混合均勻后方可使用。如油漆用量較少,甲,乙組份可按比例進(jìn)行調(diào)配。
