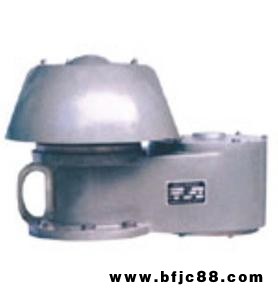

| 品牌 : | 溫州閩嘉閥門 | 型號 : | QHXF-89全天候防火呼吸閥 |
| 連接形式 : | 法蘭 | 主體材料 : | 碳鋼 |
| 公稱通徑 : | 125 | 適用介質 : | 水 |
| 密封形式 : | 硬密封型 | 標準 : | 國標 |
| 外形 : | 大型 | 流動方向 : | 單向 |
| 驅動方式 : | 電磁 | 零部件及配件 : | 焊條 |
| 用途 : | 調節 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 類型(通道位置) : | 二通式 |
| 3C閥門類別 : | 工業 | 安裝尺寸 : | 100 |
| 加工定制 : | 是 | 形態 : | 蝶式 |
主要技術參數
操作壓力：正壓：353Pa(36mmH2O)，980Pa(100mmH20) 負壓:295Pa(30mmH2O)
主要外形與法蘭連接尺寸
規格 圖號 重 量
( Kg臺） 安裝尺寸（毫米）
H L D D1 D2 n d
DN20 QZF-50 25 360 362 ?140 ?110 ?90 4 14
DN80 QZF-80 40 445 513 ?185 ?150 ?125 4 18
DN100 QZF-100 47 445 513 ?205 ?170 ?145 4 18
DN150 QZF-150 71 610 640 ?260 ?225 ?200 8 18
DN200 QZF-200 98 700 770 ?315 ?280 ?255 8 18
DN250 QZF-250 130 828 918 ?370 ?335 ?310 12 18
注：連接法蘭符合JB78-59《鑄鐵法蘭》的規定
