| 品牌 : | 美國力浦LIPU | 型號 : | LIPU |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 公稱通徑 : | 1/2-12" DN15-DN300 | 適用介質 : | 水 |
| 壓力環境 : | 16-40bar 150LB-300L | 工作溫度 : | 220℃、350℃ |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 蒸汽 | 零部件及配件 : | 閥體 |
| 用途 : | 截止 | 類型(通道位置) : | 直通式 |
| 密封材料 : | 不銹鋼 |
進口蒸汽柱塞閥應用
美國力浦（LIPU）柱塞閥適用于熱油系統、蒸汽系統、冷熱水系統、燃?xì)庀到y(tǒng)場合使用。
動作原理：當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。
柱塞與密封圈緊密配合來達到密封效果，柱塞插在兩只密封圈中，開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損；
關閉時，柱塞插入下密封圈，截?cái)嗔鞯溃婚_啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。
蒸汽柱塞閥特征
耐磨、回彈性好，具有良好復原特性
閥瓣有導向套的定位，在壓力急劇變化時柱塞不會產生振動與旋轉
壓力：16-40bar 150LB-300LB
溫度：220℃、350℃
規格：1/2-12" DN15-DN300
蒸汽柱塞閥材質表
| 公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
| 密封試驗壓力（MPa） | 1.76 | 2.75 | 6.0 | 7.1 | 11.0 | |
| 殼體試驗壓力（MPa） | 2.4 | 3.75 | 4.4 | 9.6 | 15.0 | |
| 適用溫度（℃） | ≤300℃ | |||||
| 材料 | 閥體、柱塞、閥蓋、支架 | WCB,CF8,CF3 | ||||
| 填料 | 柔性石墨，聚四氟乙烯 | |||||
| 手輪 | QT450-10 | |||||
| 閥桿螺母 | ZCuA110Fe3 | |||||
| 閥桿 | 2Cr13，304SS | |||||
| 墊片 | 柔性石墨 | |||||

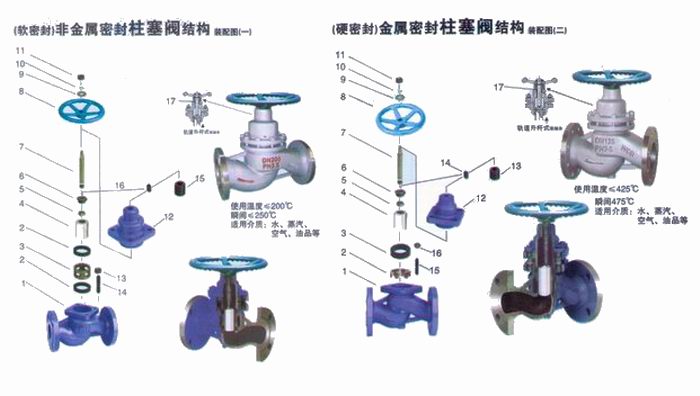

蒸汽柱塞閥結構圖
