| 品牌 : | 上海弗尼 | 型號 : | 881-25c |
| 材質 : | 碳鋼 | 連接形式 : | 螺紋 |
| 種類 : | 蒸汽壓力式 | 公稱通徑 : | DN15~DN50 |
| 適用介質 : | 蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 類型(通道位置) : | 直通式 |
因原材料價格的不穩定性，部分網上價格僅供參考，具體產品價格請致電咨詢賣家
機械型疏水閥，是利用凝結水與蒸汽的密度差，通過凝結水液位變化，使浮子升降帶動閥瓣開啟或關閉，達到阻汽排水目的。機械型疏水閥的過冷度小，不受工作壓力和溫度變化的影響，有水即排，加熱設備里不存水，能使加熱設備達到換熱效率。工作質量高，是生產工藝加熱設備疏水閥。
機械型疏水閥
作????用
阻汽排水
背壓率
80%
機械型疏水閥有自由浮球式、自由半浮球式、杠桿浮球式、倒吊桶式等
?
?

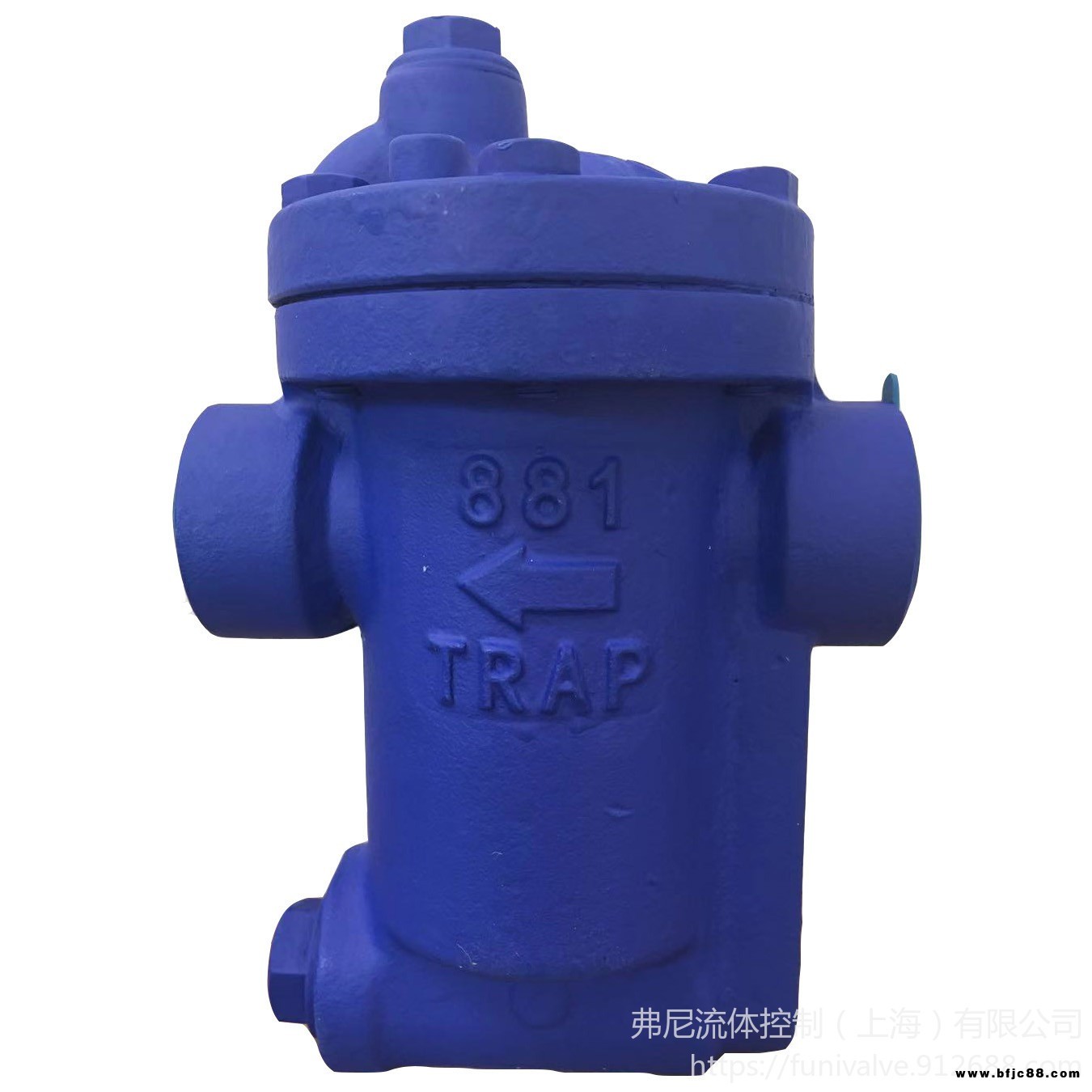

?ER105鐘形浮球式疏水閥
?
一、產品詳細資料：
產品名稱：ER105鐘形浮球式疏水閥
產品特點：對凝結水的發生量適應性強，既可間歇排放，又可連續排放。內部裝有大排量的雙閻座差壓機械；fSCCV關閉系統．體積小而排量大。內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
二、特點及性能：
1、對凝結水的發生量適應性強，既可間歇排放，又可連續排放。
2、內部裝有大排量的雙閻座差壓機械；fSCCV關閉系統．體積小而排量大。
3、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
4、背壓率高90％
5、汽水分離可靠：(水汽經u型通道從閥下部進入)，閥內始終處于水封狀 態，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水擊．吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖， 空氣氣堵現象。(非凝結性的高溫空氣也可排除）
7、與杠桿機械結合可制成高壓閥。
三、雙閥座差壓機械和SCCV關閉方式：
SCCV關閉方式和雙閥座差壓機械安裝在同一單元內壽命長久，當凝結水量增大時，吊桶失去浮力使得機械反向密封而產生壓差，主閥開啟而獲得大排量，使用汽設備迅速啟動發揮出機器的熱效率。
技術參數表 Technological paramerter date
Model | Nominaldiameter | Connection | PressureRaring | Maxallowable(℃) | External dimensions（mm） | Re.weight | |||
L | H1 | H2 | H3 | ||||||
ER105 | 15~40 | Thread 螺紋 | 0.05~0.3、0.7 | 425 | 230 | 155 | 165 | ? | 17 |
ER105F | 15~25 | ? Flange 法蘭 | 270 | 155 | 165 | 19.5 | |||
32~50 | 22 | ||||||||
ER116F | 15~25 | 0.05~0.5、1.2 | 270 | 155 | 165 | 19.5 | |||
32~50 | 310 | 24 | |||||||
ER116F | 15~25 | 0.05~0.7、1.6 | 270 | 155 | 165 | 19.5 | |||
32~50 | 310 | 24 | |||||||
ER116F | 32~50 | 0.05~1.6 | 320 | 230 | 192 | 48 | |||
ER20F | 15~50 | Flange 法蘭 | 0.05~1.6 | 425 | 310 | 146 | 200 | 30 | |
ER120F | 40~100 | 0.05~0.8、1.6 | 400 | 203 | 192 | 49 | |||
ER130F | 50~100 | 0.05~2.5 | 430 | 190 | 240 | 31 | |||
ER25W | 15~50 | Socket weld | 0.05~2.5 | 425/550 | 340 | 247 | 145 | 330 | 47 |
ER25F | 15~25 | Flange 法蘭 | 380 | 247 | 145 | 330 | 55 | ||
32~50 | 58 | ||||||||
?
