| 品牌 : | 上海弗尼 | 型號 : | CS15H |
| 材質 : | 鑄鋼 | 連接形式 : | 內螺紋 |
| 種類 : | 浮球式 | 公稱通徑 : | DN15-50 |
| 適用介質 : | 蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 零部件及配件 : | 閥體 |
| 形態 : | 球式 | 類型(通道位置) : | 直角式 |
| 訂貨號 : | CS15H | 貨號 : | CS15H |
| 是否跨境貨源 : | 否 |

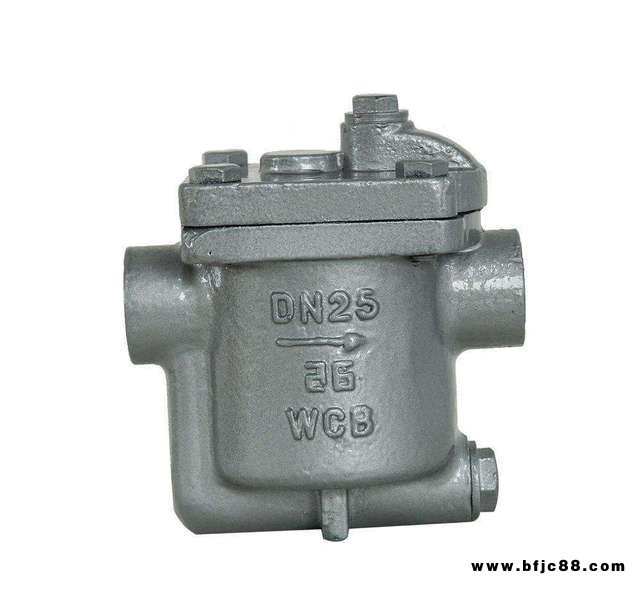

自由半浮球式蒸汽疏水閥結構特點及工作原理：
??? 疏水閥未開始工作時，自由半浮球沉落在發射管上，當疏水處于排水狀態時，蒸汽經過過濾網和發射管進入閥體，當蒸汽體積增加到一定程度時，浮力使半浮球上浮，在蒸汽壓力作用下，半浮球靠向疏水噴咀將其封閉，阻止了蒸汽外逸。當大量凝結水進入閥體時，半浮球內蒸汽體積減少，此半浮球在自身重力作用下落，半浮球脫離疏水噴咀，完成了一個工作循環。繼而周而復始運動，起動自動排水阻汽的目的。?
?
自由半浮球式蒸汽疏水閥主要性能規范：
?
公稱壓力 | 試驗壓力 | 高工作壓力DMO(MPa) | 高工作溫度TMO(℃） | 適用介質 | 漏汽率 | 高背壓率（%） |
1.6 | 2.4 | 1.6 | 220 | 蒸汽Steam、凝結水 | ≤0.5 | 85 |
?
?
自由半浮球式蒸汽疏水閥主要外形尺寸與連接尺寸
?
型號 | 公稱通徑 | L | H | H1 | 型號 | 公稱通徑 | L | H | D | D1 | D2 | b | f | Z-φd |
CS15H- | 16 | ? | ||||||||||||
25 | C | |||||||||||||
40 | ? |
15 | 155 | 142 | 80 | |
CS45H- | 16 | ? | ||
25 | C | |||
40 | ? |
15 | 210 | 142 | 95 | 65 | 45 | 14 | 2 | 4-φ14 | ||||
20 | 155 | 142 | 80 | 20 | 210 | 142 | 105 | 75 | 55 | 14 | 2 | 4-φ14 |
25 | 155 | 142 | 80 | 25 | 230 | 142 | 115 | 85 | 65 | 14 | 2 | 4-φ14 |
32 | 180 | 200 | 105 | 32 | 270 | 200 | 135 | 100 | 78 | 16 | 2 | 4-φ18 |
40 | 180 | 200 | 105 | 40 | 270 | 200 | 145 | 110 | 85 | 16 | 3 | 4-φ18 |
50 | 180 | 200 | 105 | 50 | 270 | 200 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
