| 品牌 : | 弗尼 | 型號 : | D971F-16 |
| 結構形式 : | 垂直板式 | 加工定制 : | 是 |
| 材質 : | 鑄鐵 | 連接形式 : | 對夾 |
| 適用介質 : | 弱酸堿介質 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 執行器 | 用途 : | 截止 |
| 類型(通道位置) : | 直通式 | 口徑 : | 50-300 |
| 公稱通徑 : | 50-300 |

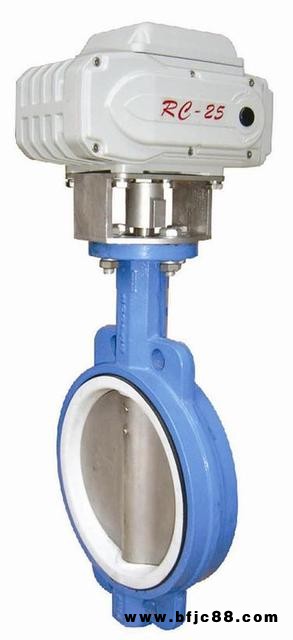

一、D971X對夾式電動軟密封蝶閥產品概述
?
?
| ??我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用 |
二、D971X對夾式電動軟密封蝶閥特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
三、D971X對夾式電動軟密封蝶閥主要結束參數
?
?
公稱通經DN（mm) | 50～2000 | 50～1600 | |
公稱藥理PN（MPa) | 0.6 | 1.0 | 1.6 |
密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
適用溫度 | 橡膠：-40℃～90℃氟橡膠：-20℃～200℃ | ||
適用介質 | 水、空氣、 、油品及弱腐蝕性流體 | ||
泄漏率 | 符合GB/T13927-92標準 | ||
驅動方式 | 蝸輪傳動、電動、氣動、液動 | ||
四、D971X對夾式電動軟密封蝶閥主要零部件材料
?
?
零件名稱 | 材料 |
閥體 | WCB、QT450-10、HT200、HT250 |
蝶板 | WCB、QT450-10、HT200、HT250 |
閥軸 | 2Cr13 |
密封圈 | 耐油橡膠 |
填料 | 柔性石墨 |
五、D971X對夾式電動軟密封蝶閥執行標準
?
?
制造標準 | GB/T 122387-89 |
法蘭標準 | GB9113-2000、GB17241.6-1998 |
結構長度標準 | GB12221-89 |
檢驗標準 | GB/T 13927-92 |

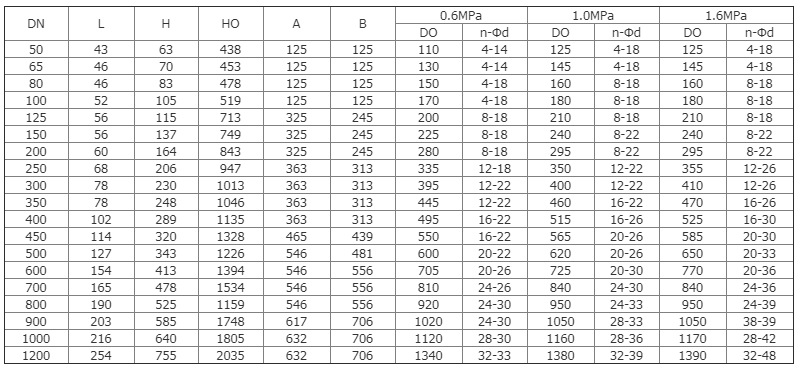

六、D971X-6/10/16對夾式電動軟密封蝶閥主要外形連接尺寸 ?????????????????????????單位：mm
