品牌 : | 弗尼 | 型號 : | D41W |
材質 : | 碳鋼 | 連接形式 : | 法蘭 |
類型(通道位置) : | 直通式 | 驅動方式 : | 電子 |
介質溫度 : | 350 | 工作壓差 : | 常壓 |
產品別名 : | 隔熱閥 | 適用范圍 : | 空氣 煙氣 |
流動方向 : | 單向 | 用途 : | 調節 |
適用介質 : | 空氣 煙氣 | 壓力環境 : | 常壓 |

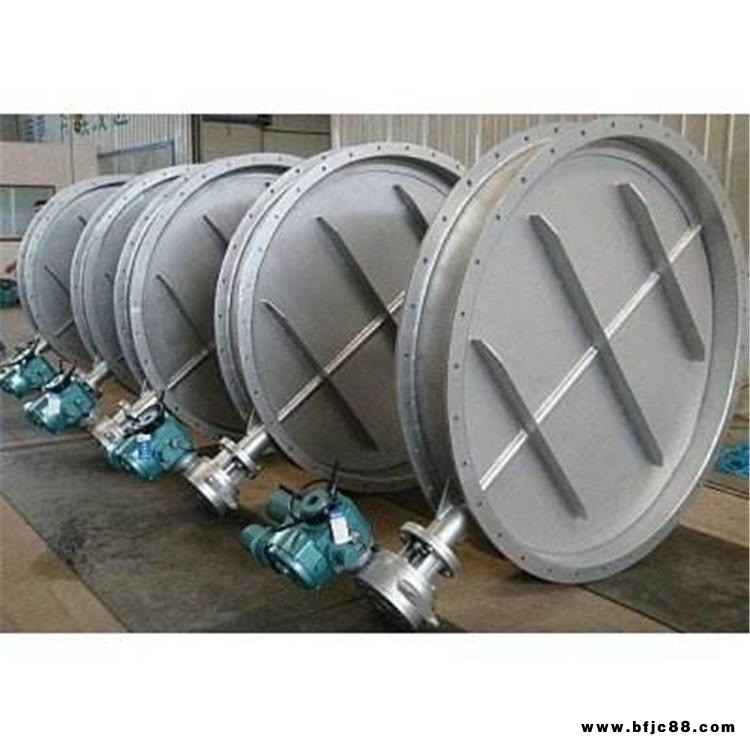

*產品名稱:多葉隔熱閥
*產品規格范圍:DN200-DN5000
*公稱壓力:0.1MPa
*適用溫度:350
*連接方式:法蘭
*閥體材質:鑄鐵,球墨鑄鐵,鑄鋼,不銹鋼
*閥座材質:,乙丙,四氟,普通
*閥板材質:鑄鐵,球墨鑄鐵,不銹鋼
*適用介質:空氣,煙氣
?產品專業名詞詳解?
??? 蝶閥(butterflyvalve)是指關閉件(閥瓣或蝶板)為圓盤,圍繞閥軸旋轉來達到開啟與關閉的一種閥,在管道上主要起切斷和節流用。蝶閥啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90°,蝶閥和蝶桿本身沒有自鎖能力,為了蝶板的定位,要在閥桿上加裝蝸輪減速器。采用蝸輪減速器,不僅可以使蝶板具有自鎖能力,使蝶板停止在任意位置上,還能改善閥門的操作性能。
??? 工業專用蝶閥的特點能耐高溫,適用壓力范圍也較高,閥門公稱通徑大,閥體采用碳鋼制造,閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造,主要用于高溫介質的煙風道和煤氣管道。
蝶閥的優點如下:
??? 1、啟閉方便迅速、省力、流體阻力小,可以經常操作。
??? 2、結構簡單,體積小,重量輕。
??? 3、可以運送泥漿,在管道口積存液體 少。
??? 4、低壓下,可以實現良好的密封。
??? 5、調節性能好.
蝶閥的分類:
??? 1、蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。
??? 2、按密封形式可分為較密封型和硬密封型兩種。軟密封型一般采用橡膠環密封,硬密封型通常采用金屬環密封。
??? 3、按連接型式可分為法蘭連接、對夾式連接、凸耳連接和焊接
??? 4、按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。
?
蝶閥的安裝與維護應注意以下事項:
??? 1、在安裝時,閥瓣要停在關閉的位置上。
??? 2、開啟位置應按蝶板的旋轉角度來確定。
??? 3、帶有旁通閥的蝶閥,開啟前應先打開旁通閥。
??? 4、應按制造廠的安裝說明書進行安裝,重量大的蝶閥,應設置牢固的基礎
