| 品牌 : | 鄂江拓 | 型號 : | JT600H型鋼切割機 |
| 用途 : | 切割 | 工作形式 : | 液壓送料 |
| 驅動形式 : | 自動 | 電流 : | 交流 |
| 作用對象 : | 金屬 | 動力形式 : | 等離子 |
| 作用原理 : | 逆變 | 樣式 : | 門式 |
| 加工精度 : | ±1mm | 保護氣體類型 : | 壓縮空氣 |
| 是否二手 : | 全新 | 額定輸入容量 : | 50KW |
| 負載持續率 : | 產品別名 : | 型材切割機 |
性能技術參數
1、主要技術參數
1) 設備型號：JT-600H
2) 設備名稱：H型鋼自動開料機
3) 設備外形尺寸：14000*1800*2100
4) 切割范圍：H鋼、角鋼、槽鋼
5) 適應范圍：100-600mm（超出尺寸需告知）
6) 系統額定壓力：≤0.5MPs
7) 液壓油型號：L-HM-46
四、主要配置參數
序號 | 部件名稱 | 規格參數 | 數量 |

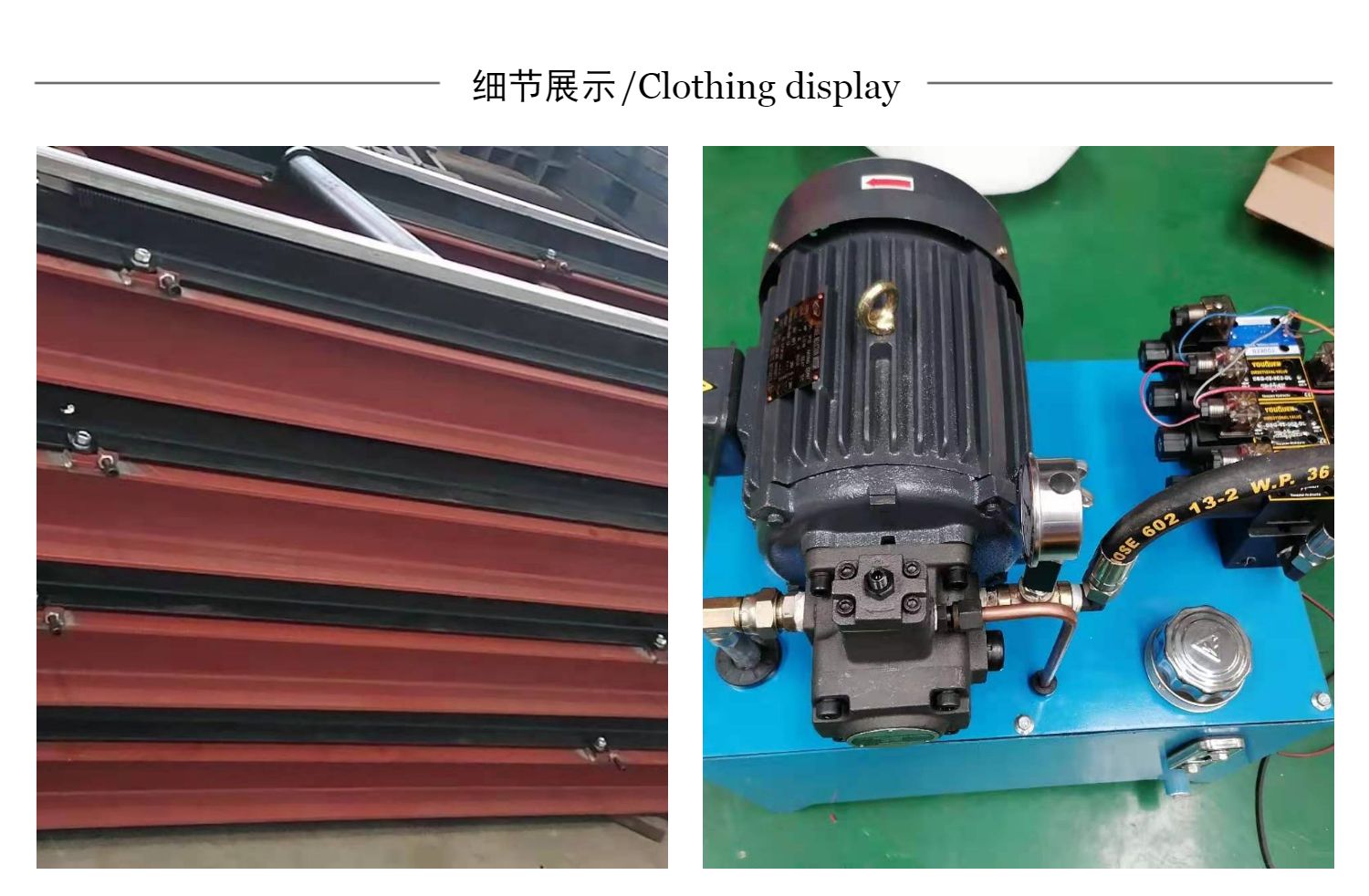

1 | 液壓油泵 | 1臺 | |
2 | 液壓油缸數量 | 3套 | |
3 | 伺服電機、驅動器 | 750W+400W | 6套 |
5 | 減速機 | 行星減速機 | 6套 |
6 | 導向裝置 | 1套 | |
7 | 自動送料裝置 | 1套 | |
8 | 液壓夾緊裝置 | 1套 | |
9 | 橫向移動裝置 | 1套 | |
10 | 割槍縱向升降軸 | 1套 | |
11 | 機頭旋轉裝置 | 1套 | |

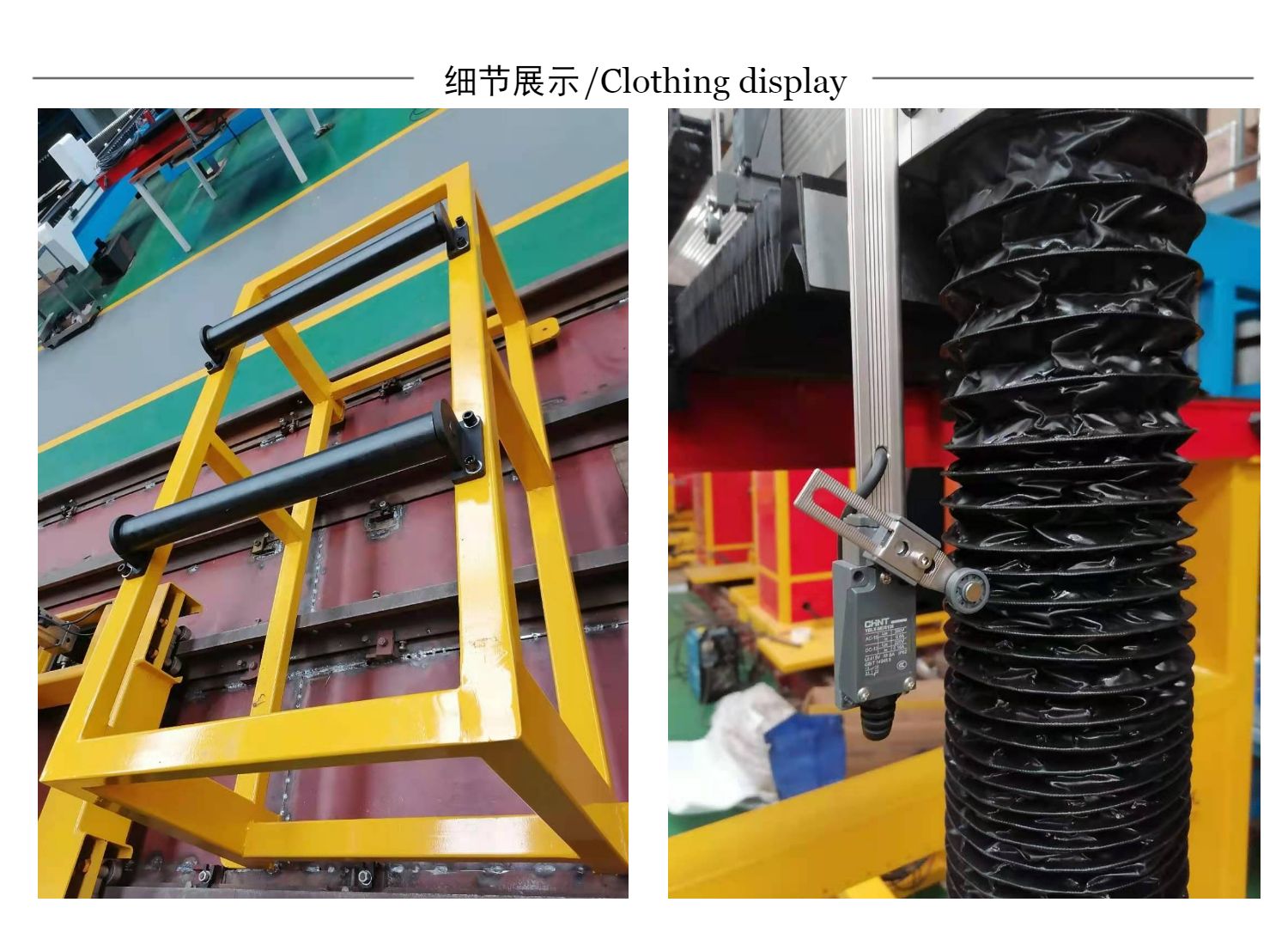

12 | 接料裝置 | 1套 | |
13 | 鈑金包圍臺 | 1套 | |

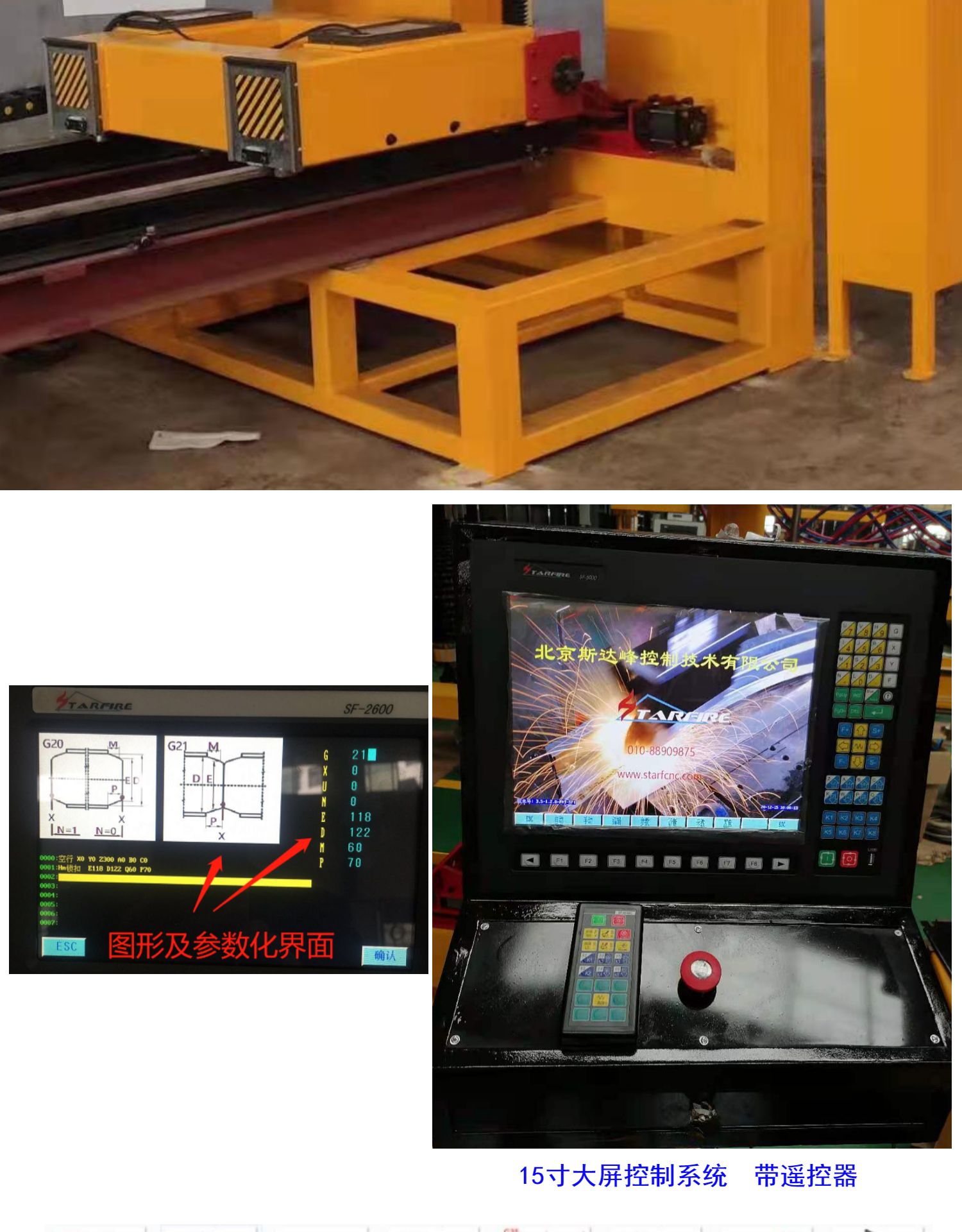

14 | 型鋼專用6軸控制系統 | 6軸控制系統 | 1套 |
15 | 遠程遙控器 | 遙控控制 | 遠程遙控器 |
五：安全生產保護
1 低壓油路；
2 液壓系統溢流閥；
3 擋板式硬性限位；
4 電控限位；
四：電源范圍：380V±20V 50HZ
五：質保期：自交貨日期起，整機免費質保壹年。
六、設備特點
（一）設備運行時由液壓夾緊定位，自動定長送料，
（二）可以根據客戶需要選配等離子電源1臺，可批量切割16mm以內低碳鋼
（三）切割速度和精度由五坐標伺服電機控制。
（四）機器總功率為 ≤25KW
（五）設備外形尺寸（長*寬*高）：14 米*1.8 米*2.1 米，場地使用（長*寬*高）：15 米*1.8 米*2.1 米。機器重量：約 1.5 噸。
