單觸控雙輸出 LED 調光 IC
1. 產品概述
PT8023W 是一款電容式觸摸控制 ASIC，支持單通道觸摸輸入和雙路 PWM 輸出，可引腳配置 6 種
功能。 PT8023W 主要應用于觸摸調光 LED 燈具，具有低功耗、高抗干擾、寬工作電壓范圍、燈光
無頻閃、 器件少的突出優勢。
2. 主要特性
工作電壓范圍： 2.4~5.5V
待機電流約 9uA@VDD=5V&CMOD=10nF
單通道觸摸輸入
雙路 PWM 輸出，頻率 20KHz
采用電荷分享方式實現觸摸
可引腳配置 6 種功能
內置穩壓源、上電復位和低壓復位等硬件模塊
內置實時環境自適應、 數字濾波等軟件算法
HBM ESD 4KV
3. 封裝及引腳說明
4. 功能介紹
TCH 觸摸輸入對應 SO1 以及 SO2 兩路燈光控制輸出（ PWM）。 SO2/OPT2 為輸入輸出功能
復用管腳，既可以用作調光輸出 SO2，也可以用作選項輸入 OPT2。
共有六種功能可選，由 OPT1/OPT2/OPT3 管腳上電前的輸入狀態來決定。芯片管腳有內部

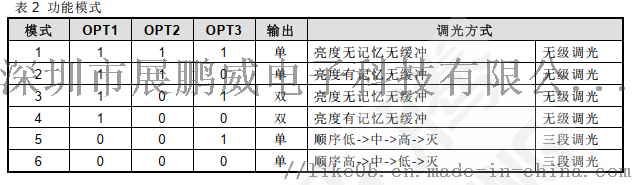

上拉，懸空為 1，接 GND 為 0，具體如下表：
詳細功能說明如下：
模式 1： 亮度無記憶無緩沖 LED 觸摸無級調光功能
TCH 觸控輸入對應 SO1 一路 PWM 調光 LED 輸出。初始上電時，燈為關滅狀態。
短按觸摸（觸摸持續時間小于 550ms）時，可實現燈光的亮滅控制。一次短按觸摸，燈
亮；再一次短按觸摸，燈滅； 如此循環。燈光點亮或關滅時，無亮度緩沖。且燈光點亮
的初始亮度固定為 亮度。
長按觸摸（觸摸持續時間大于 550ms）時，可實現燈光無級亮度調節。一次長按觸摸，
燈光亮度逐漸增加，松開時燈光亮度停在松開時刻對應的亮度，若長按時間超過 3 秒鐘，
則燈光亮度達到最大亮度后不再變化；再一次長按觸摸，燈光亮度逐漸降低，松開時燈
光亮度停在松開時刻對應的亮度，若長按時間超過 3 秒鐘，則燈光亮度達到 亮度后
不再變化； 如此循環。
亮度的 PWM 信號占空比為 2%， 亮度為 。關燈情況下長按觸摸也可開燈，
此時按鍵按下后先以 亮度點燈，若超過 550ms 后仍未松開，則向下無級調光。
短按觸摸和長按觸摸可以在任何時候隨意使用，相互之間功能不受干擾和限制。
模式 2： 亮度有記憶無緩沖單輸出 LED 觸摸無級調光功能
在模式 1 的基礎上增加了亮度記憶功能。即在電源不斷電的情況下，每次短按觸摸關燈
時的亮度會被記憶，下次短按觸摸開燈時會以此亮度作為初始亮度。
初始上電或斷電后重新上電，第一次開燈的初始亮度固定為 亮度，第一次調
光的方向固定為向下調光。
未斷電短按開燈后第一次長按調光的方向由之前記憶的亮度值來決定，若記憶亮度值大
于 45%，則向下調光；若記憶亮度值小于 45%，則向上調光。
模式 3： 亮度無記憶無緩沖雙輸出 LED 觸摸無級調光功能
在模式 1 的基礎上將輸出由一路 PWM 調光擴展為兩路。
TCH 觸摸輸入對應 SO1、 SO2 兩路 PWM 調光 LED 輸出。初始上電時，兩路燈均為關
滅狀態。
第一次短按觸摸，第一路燈（ SO1 輸出驅動）亮；第二次短按觸摸， 路燈滅，第二
路燈（ SO2 輸出驅動）亮；第三次短按觸摸，兩路燈都滅。
當某一路燈亮?xí)r，長按觸摸可對此燈亮度進行無級調光， 調節方式同上。
當兩路燈都不亮?xí)r，長按觸摸會首先點亮 路燈，然后再對此路燈進行無級調光。
模式 4： 亮度有記憶無緩沖雙輸出 LED 觸摸無級調光功能
在模式 3 的基礎上增加了亮度記憶功能。即在不掉電的情況下，每次觸摸關燈或切換到
另外一路燈前的亮度會被記憶保存，下次觸摸開燈或切換到此路燈時會以此被記憶的亮
度點亮 LED。如發生斷電的話，則重新上電后第一次觸摸開燈或第一次切換到此路燈時
亮度固定為 亮度。
未斷電短按開燈后第一次長按調光的方向由之前記憶的亮度值來決定，若記憶亮度值大
于 45%，則向下調光；若記憶亮度值小于 45%，則向上調光。
模式 5、 6： LED 三段觸摸調光功能
初始上電時，燈為關滅狀態。
每次短按觸摸，依 OPT1/OPT/2/OPT3 選擇不同，燈光亮度按[低亮度->中亮度->高亮度
->滅]依次循環變化，或[高亮度->中亮度->低亮度->滅]依次循環變化。
5. 應用電路
