| 往復單元 : | 隔膜泵 | 品牌 : | 希倫 |
| 型號 : | QBY-25 | 材質 : | 不銹鋼 |
| 驅動方式 : | 氣動 | 性能 : | 耐腐蝕 |
| 輸送介質 : | 污水泵 | 葉輪數目 : | 隔膜式 |
| 泵軸位置 : | 邊立式 | 葉輪結構 : | 隔膜式 |
| 葉輪吸入方式 : | 單吸式 | 汽蝕余量 : | 2.3 |
| 吸入口徑 : | 10-100 | 排出口徑 : | 10-100 |
| 重量 : | 55 | 訂貨號 : | QBY10-100 |
| 貨號 : | QBY10-100 | 用途 : | 化工泵 |
| 是否跨境貨源 : | 否 |

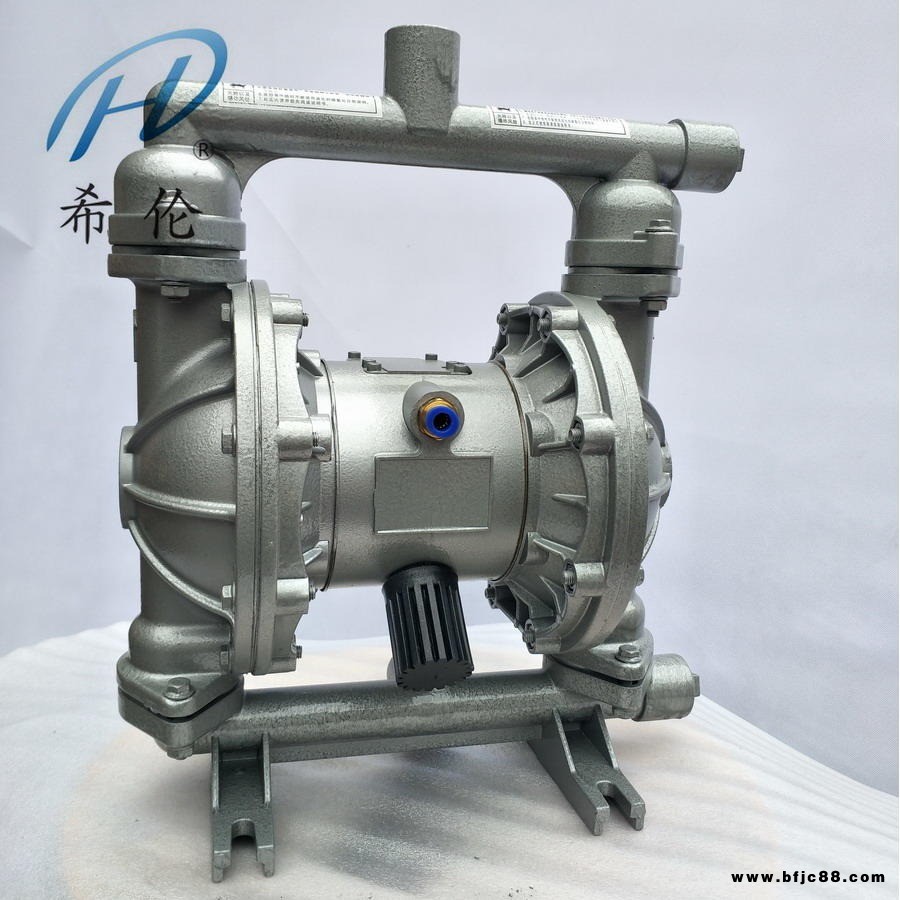

山東萊州市研磨機氣動隔膜泵_QBY-25型研磨機隔膜泵_研磨機磨料輸送泵_研磨機上料泵_研磨機送料泵廠家直銷
QBY氣動隔膜泵工作原理
在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
QBY氣動隔膜泵用途
1.氣動涂料泵吸各種乳劑和填料。
2.氣動油漆泵吸油漆、樹膠、顏料。
3.泵吸粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.氣動濃漿泵吸油井鉆好后，用泵吸沉積物及灌漿。
6.氣動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.泵吸啤酒花及發酵粉稀漿、糖漿、糖蜜。
12.耐腐蝕氣動隔膜泵吸各種強酸、強堿、強腐蝕液體。
13.各種 、易燃、易揮發液體。
14.作為各種固液體分離設備的前級送壓裝置
15.各種高溫液體 高可耐150℃。
QBY氣動隔膜泵特點
1、流動寬敞，通過性能好．允許通過 顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；
2、揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1—7?bar之間）：
3、該泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全；
4、不必用電．在易燃、易爆場所使用安全可靠。
5、可以浸沒在介質中工作：
6、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降：
7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞．一旦超負荷，泵會自地動停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8、可輸送較粘的液體（粘度在1萬厘泊以下）：
9、本泵無須用油潤滑，即使空轉．對泵也無任何影響，這是該泵 特點。
10、不需灌引水．吸程高達5m．揚程達50m．出口壓力≥6kgf/c㎡。
QBY氣動隔膜泵優點
1.可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。?
2.泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
3.體積小、重量輕，便于移動。?
4.無需潤滑所以維修簡便，不會由于滴漏污染工作環境。?
5.泵始終能保持 ，不會因為磨損而降低。?
6. 的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱?
7.沒有動密封，維修簡便避免了泄漏。工作時無死點。
8.沒有復雜的控制系統，沒有電纜、保險絲等。?
9.流量可調節，可以在物料出口處加裝節流閥來調節流量。
10.可以通過含顆粒液體：因為容積式工作且進口為球閥，所以不容易被堵。?
11.對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動 小，適用于不穩定物質的輸送?
12.不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花。??
13.具有自吸的功能。?
14.可以空運行，而不會有危險。?
15.可以潛水工作。
?
QBY氣動隔膜泵性能參數
名 | 型??號 | 進出口徑(mm) | 流量 | 揚程 | 吸程 | 允許通過顆粒φ(mm) | 供氣壓(kgf/cm2) | 建議配套空壓機 | 耗氣量 每分鐘 |
氣 ? ? ? ? | QBY-10 | 10 | 0.8 | 50 | 5 | 1 | 2-7 | 1.5KW | 0.3 |
QBY-15 | 15 | 1 | 50 | 5 | 1 | 2-7 | 1.5KW | 0.3 | |
QBY-20 | 20 | 1.5 | 50 | 7 | 2 | 2-7 | 2.2KW | 0.3 | |
QBY-25 | 25 | 2.4 | 50 | 7 | 2.5 | 2-7 | 5.5KW | 0.6 | |
QBY-32 | 32 | 6 | 50 | 7 | 3.2 | 2-7 | 5.5KW | 0.6 | |
QBY-40 | 40 | 8 | 50 | 7 | 4.5 | 2-7 | 5.5KW | 0.6 | |
QBY-50 | 50 | 12 | 50 | 7 | 8 | 2-7 | 7.5KW | 0.9 | |
QBY-65 | 65 | 16 | 50 | 7 | 8 | 2-7 | 7.5KW | 0.9 | |
QBY-80 | 80 | 24 | 50 | 7 | 10 | 2-7 | 11KW | 1.5 | |
QBY-100 | 100 | 30 | 50 | 7 | 10 | 2-7 | 11KW | 1.5 |
