| 品牌 : | 希倫 | 型號 : | H71 |
| 材質 : | 不銹鋼 | 連接形式 : | 對夾 |
| 加工定制 : | 否 | 結構形式 : | 升降式 |
| 公稱通徑 : | 15-200 | 適用介質 : | 水 |
| 形態 : | 旋轉式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 水力控制 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 二通式 |
H71對夾止回閥 H74W對夾止回閥 不銹鋼對夾止回閥 h72對夾止回閥 h74對夾止回閥 h74h對夾止回閥
概述

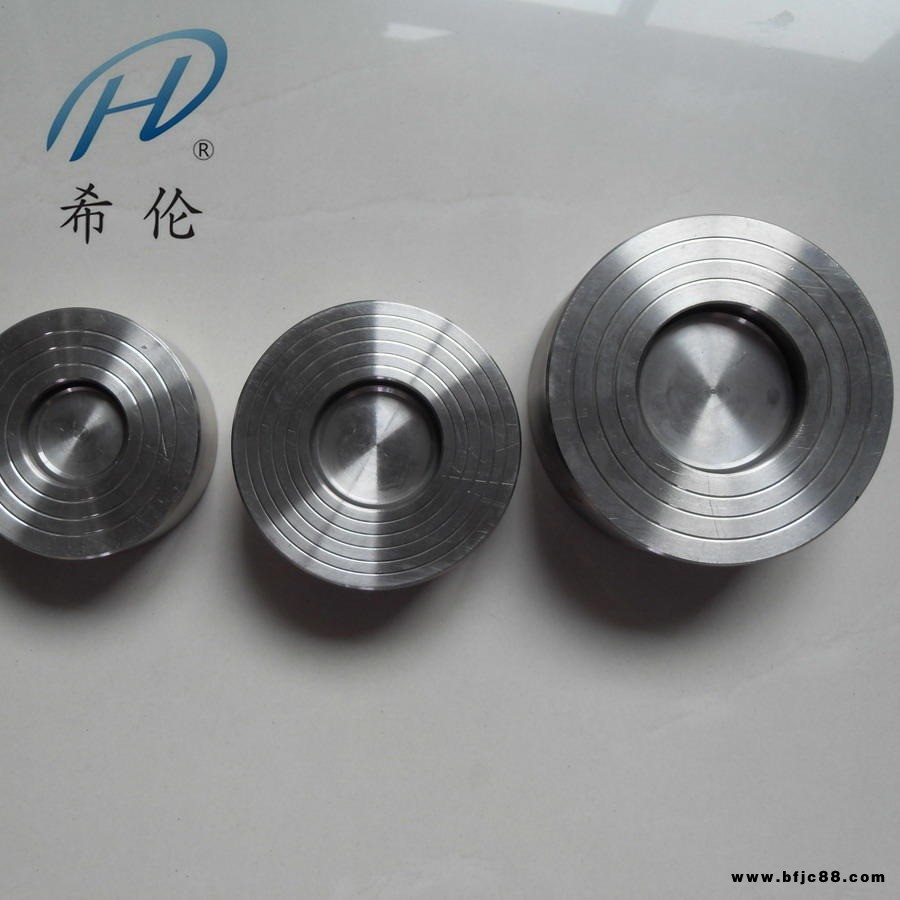

H71單瓣對夾升降式止回閥該產品采用對夾式連接，結構緊湊，閥瓣沿著中心定位作 升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。對夾升降式止回閥具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用，H71單瓣對夾升降式止回閥可適用于水、蒸氣、油品、 、 、強氧化性介質等多種介質。
特點
具有結構短、體積小、質量輕；
閥瓣關閉快速，水錘壓力小；
流道通暢，流體阻力小；動作靈敏，密封性能好
執行標準
設計制造：JB/T8937
結構長度：JB/T8937
配管法蘭：JB/T74
試驗與檢驗：JB/T9092-1999
結構示意圖
材料及主要參數
| 配管法蘭 | 公稱壓力 | 常規產品型號 | ||||||
|---|---|---|---|---|---|---|---|---|
| JB/T74-90 GB9112- 9124、 HG20592- 20614 | PN1.0MPa | H71H-10C | H71W10P | H71W10P8 | H71W10P3 | H71W10R | H71W10R8 | H71W10R3 |
| PN1.6MPa | H71H-16C | H71H-16P | H71H-16P8 | H71H-16P3 | H71H-16R | H71H-16R8 | H71H-16R3 | |
| PN2.5MPa | H71H-25 | H71H-25P | H71H-25P8 | H71H-25P3 | H71H-25R | H71H-25R8 | H71H-25R3 | |
| PN4.0MPa | H71H-40 | H71H-40P | H71H-40P8 | H71H-40P3 | H71H-40R | H71H-40R8 | H71H-40R3 | |
| PN6.3MPa | H71H-63 | H71H-63P | H71H-63P8 | H71H-63P3 | H71H-63R | H71H-63R8 | H71H-63R3 | |
| PN10.0MPa | H71H-100 | H71H-100P | H71H-100P8 | H71H-100P3 | H71H-100R | H71H-100R8 | H71H-100R3 | |
| PN16.0MPa | H71H-160 | H71H-160P | H71H-160P8 | H71H-160P3 | H71H-160R | H71H-160R8 | H71H-160R3 | |
| CB/T9112- 9124、 HG20615- 20635、 SH3406 | PN2.0MPa | H71H-20C | - | H71H-20P8 | H71H-20P3 | - | H71H-20R8 | H71H-20R3 |
| PN5.0MPa | H71H-50 | - | H71H-50P8 | H71H-50P3 | - | H71H-50R8 | H71H-50R3 | |
| PN11.0MPa | H71H-110 | - | H71H-110P8 | H71H-110P3 | - | H71H-110R8 | H71H-110R3 | |
| PN15.0MPa | H71H-150 | - | H71H-150P8 | H71H-150P3 | - | H71H-150R8 | H71H-150R3 | |
| ANSIB16.5 | Class150 | H71H-A1C | - | H71H-A1CP8 | H71H-A1P3 | - | H71H-A1R8 | H71H-A1R3 |
| Class300 | H71H-A3 | - | H71H-A3P8 | H71H-A3P3 | - | H71H-A3R8 | H71H-A3R3 | |
| Class600 | H71H-A6 | - | H71H-A6P8 | H71H-A6P3 | - | H71H-A6R8 | H71H-A6R3 | |
| Class900 | H71H-A9 | - | H71H-A9P8 | H71H-A9P3 | - | H71H-A9R8 | H71H-A9R3 | |
| 主要零件材料 | 閥體 | WCB(A105) | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) |
| 閥瓣 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12TMo2i | 00Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
| 壓圈 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12TMo2i | 00Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
| 彈簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12TMo2i | 00Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
| 適用工況 | 適用介質 | 水、蒸汽、 油品等 | 等腐蝕性介質 | 強氧化性 介質 | 等腐蝕性介質 | 尿素等腐 蝕性介質 | ||
| 適用溫度(℃) | -29～425 | -196～540 | -196～425 | -196～540 | -196～455 | |||
| 注:本表為常規對夾式止回閥的型號編制,主要零件材料及適用工況,其他要求及其型號編制參見對夾式止回閥型號編制方法 | ||||||||
主要尺寸及重量
| 公稱壓力 PN MPa | 公稱通徑 DN mm | 尺寸(mm) | 重量 (Kg) | 配管法蘭(供參考) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D2 | D3 | D4 | D5 | 螺栓孔中心 圓直徑Dl | 螺栓 數量 | 螺栓 直徑d | 螺栓 長度Ll | |||
| PN1.0MPa PN1.6MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 75 |
| 20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 | |
| 25 | 22 | 70 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 | |
| 32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 100 | |
| 40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.80 | 110 | 4 | M16 | 105 | |
| 50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 | |
| 65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 4 | M16 | 130 | |
| 80 | 50 | 142 | 76 | 96 | 110 | 125 | 2.2 | 160 | 8 | M16 | 135 | |
| 100 | 65 | 162 | 95 | 115 | 135 | 150 | 3.4 | 180 | 8 | M16 | 150 | |
| 125 | 90 | 192 | 110 | 125 | 132 | - | 9.0 | 210 | 8 | M16 | 180 | |
| 150 | 106 | 218 | 127 | 150 | 158 | - | 14 | 240 | 8 | M20 | 210 | |
| PN1.0MPa | 200 | 140 | 273 | 165 | 200 | 208 | - | 24 | 295 | 8 | M20 | 240 |
| PN1.6MPa | 200 | 140 | 273 | 165 | 200 | 208 | - | 24 | 295 | 12 | M20 | 240 |
| PN2.5MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 80 |
| 20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 | |
| 25 | 22 | 72 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 | |
| 32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 110 | |
| 40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.80 | 110 | 4 | M16 | 115 | |
| 50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 | |
| 65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 8 | M16 | 135 | |
| 80 | 50 | 142 | 76 | 96 | 110 | 128 | 2.2 | 160 | 8 | M16 | 145 | |
| 100 | 60 | 168 | 95 | 115 | 135 | 150 | 3.8 | 190 | 8 | M20 | 160 | |
| 125 | 90 | 194 | 110 | 125 | 132 | - | 9.2 | 220 | 8 | M24 | 205 | |
| 150 | 106 | 224 | 127 | 150 | 158 | - | 15 | 250 | 8 | M24 | 225 | |
| 200 | 140 | 284 | 165 | 200 | 208 | - | 26 | 310 | 12 | M24 | 260 | |
| PN4.0MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 80 |
| 20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 | |
| 25 | 22 | 72 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 | |
| 32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 110 | |
| 40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.80 | 110 | 4 | M16 | 115 | |
| 50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 | |
| 65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 8 | M16 | 135 | |
| 80 | 50 | 142 | 76 | 96 | 110 | 128 | 2.2 | 160 | 8 | M16 | 145 | |
| 100 | 60 | 168 | 95 | 115 | 135 | 150 | 3.8 | 190 | 8 | M20 | 160 | |
| 125 | 90 | 194 | 110 | 125 | 132 | - | 9.2 | 220 | 8 | M24 | 205 | |
| 150 | 106 | 224 | 127 | 150 | 158 | - | 15 | 250 | 8 | M24 | 225 | |
| 200 | 140 | 291 | 165 | 200 | 208 | - | 28 | 320 | 12 | M27 | 275 | |
