| 品牌 : | 智創 | 型號 : | zc-1 |
| 種類 : | 彎曲機 | 產品別名 : | 工字鋼彎曲機 |
| 產品用途 : | 彎曲鋼筋 |

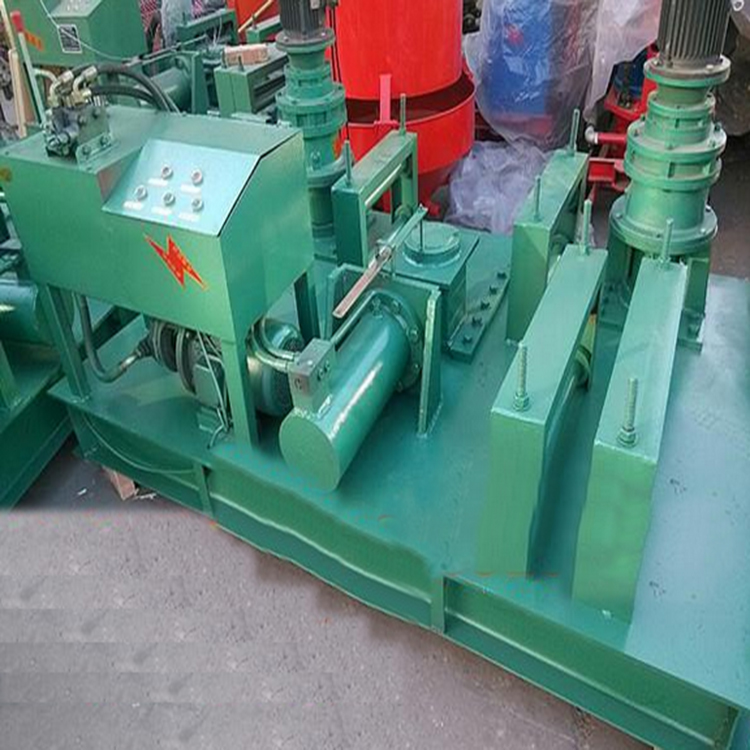

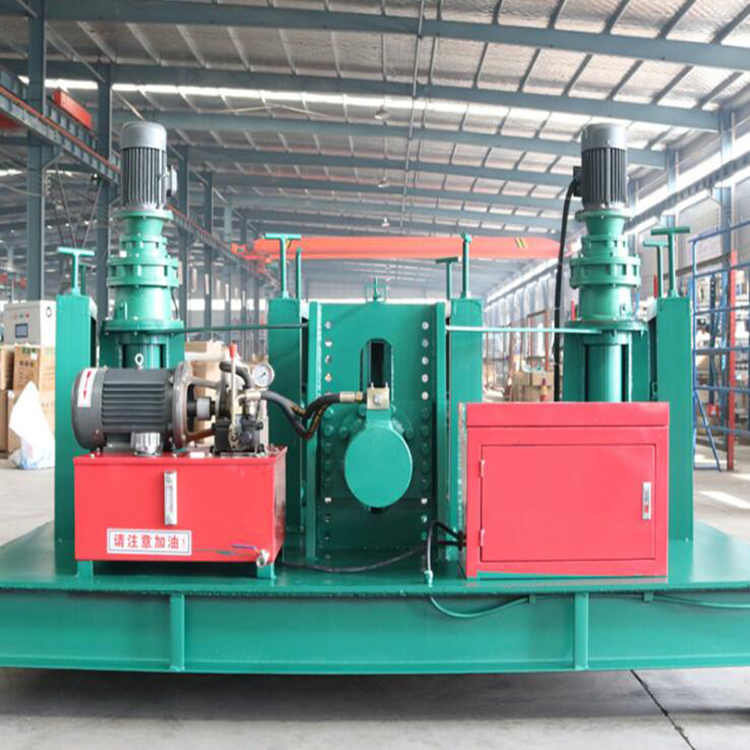

該設備由主電機、減速器、滾輪、油泵電機、齒輪油泵、溢流閥、電磁換向閥、工作油缸、頂輪及油箱等部件組成，參見電器原理圖、液壓原理圖。
工作原理：把工字鋼放在冷彎機上，與減速器帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓油經溢流閥（可調整所需壓力），進入聚成塊到電液閥，有電液閥和點動開關（點進、點退）控制油缸工作，工作油缸推進，將工字鋼與三個支撐滾輪壓緊并未發生彎曲變形時開始計算，油缸再推進的長度進程為每次10mm-15mm，開主電機正轉或反轉，由主電機帶動工字鋼工作，反復操作，達到所需為止。
使用須知
設備安裝在堅硬的基礎面上，找正，以進給導軌面處于水平位置為準。
工字鋼必須在水平的工作臺上（帶有滾動的工作臺）工作。
使用前必須加油（減速器加30#機油，油箱加46#液壓油），以后定期更換新油。
試機
為保證工作順利，在開始工作前二定要把機器調試好。
檢查電源是否正常。
檢查電機油泵組是否正轉。
將壓力表開關打開，溢流閥調壓手輪松開。
點動電機，檢查旋轉方向是否正確。
檢查電液閥和點動開關是否正常。
一切準備工作無誤后，啟動電機，將油壓調至10Mpa，試運行三分鐘左右，如果運轉正常，準備正式工作。
注意事項
正確使用設備，認真執行設備保養，遵守安全操作規程，是減少設備故障，延長設備使用壽命，保障安全生產的必要條件，因此設備的操作者及維修人員必須了解設備的結構、性能、維護保養方法和操作規程。
在油箱沒有注入油前切勿啟動電機。使用前檢查油箱內的油是否加滿，如不足應加滿，以防油泵吸空。設備使用的液壓油必須經過嚴格的過濾方可注入油箱，油箱在裝油前必須清洗好，一般推薦使用46號抗磨液壓油
本設備是用油為介質，必須做好油及本設備的清潔保養工作，以免淤塞或漏油影響使用效果。油液必須保持干凈，次使用的時間不應兩個月，更換時，應同時清洗過濾網和油箱，注意過濾網可沖洗，不能用硬刷子刷洗，如油液未變質，在經過過濾后仍可使用。
經常檢查設備需潤滑處是否有堵塞現象。
每班工作結束后，請用收回油缸。
若長期不使用設備，則要在滑動處面上涂上防銹油。
