| 型號： | 輕質(zhì)粘土磚 | 規(guī)格： | 230*114*65 |
| 商標： | 超裕耐材 | 包裝： | 噸包 |
| 產(chǎn)量： | 1000000 |

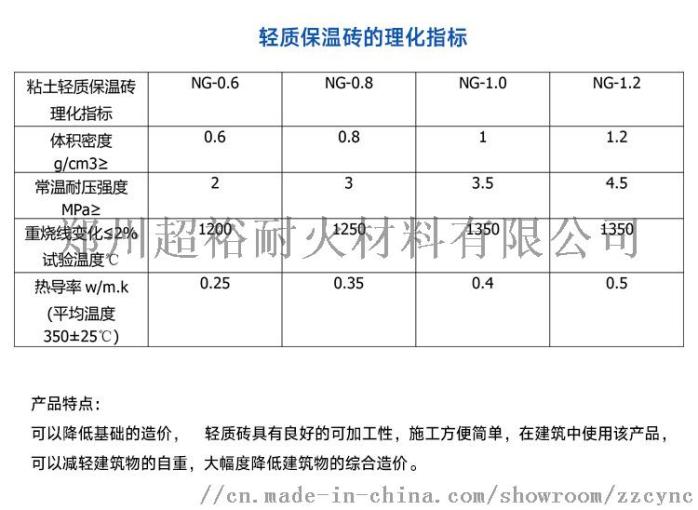

輕質(zhì)粘土磚應(yīng)用范圍廣泛，主要應(yīng)用在熱工設(shè)備和工業(yè)窯爐的隔熱層，可用于無強烈高溫熔融物料侵蝕及沖刷作用的部位，有的與火焰直接接觸的表面涂上一層耐火涂層，減輕被爐渣侵蝕和爐氣煙塵沖刷，減少損毀。制品的工作溫度不超過重燒線變化的實驗溫度。
輕質(zhì)隔熱磚由于其高氣孔率、低體積密度、良好的絕熱性能，被普遍應(yīng)用于各種工業(yè)窯爐內(nèi)部耐火磚與酮體之間空間的保溫隔熱填充材料，用以減少窯爐的熱量散失從而獲得高的能量利用效率。鈣長石熔點為1550℃，具有密度小、熱膨脹系數(shù)小、熱導(dǎo)率低、在還原性氣氛中可穩(wěn)定存在等特點，可部分替代工作溫度在1000-1300℃的粘土質(zhì)、硅質(zhì)及高鋁質(zhì)耐火材料，并實現(xiàn)節(jié)能減排。自然界中單-的鈣長石很少，己有一些合成鈣長石耐火材料的報道。
輕質(zhì)隔熱磚的生產(chǎn)方法主要有空心球體粘結(jié)成型法，預(yù)埋填充物燒盡法，化學反應(yīng)起泡法，預(yù)埋揮發(fā)性物質(zhì)驅(qū)趕法和泡沫預(yù)混澆注成型法等。實際生產(chǎn)中用得 的是預(yù)埋填充物燒盡法，但當燒盡填充物為有機物時鍛燒過程中會放出有害氣體，腐蝕設(shè)備，污染環(huán)境;對于高孔隙率隔熱磚，由于填充物的增加引起成本的顯著增高，同時填充物分布不均導(dǎo)致孔隙分布不均，產(chǎn)品質(zhì)量不能令人滿意。用泡沫預(yù)混澆注成型法制備的隔熱磚氣孔分布較均勻，氣孔率高，但其坯體抗壓強度較低不利于搬運和大規(guī)模生產(chǎn) 。
