| 是否有現(xiàn)貨： | 是 | 認(rèn)證： | ccc |
| 品牌： | 超裕耐材 | 耐火溫度： | 1000～2000℃ |
| 材質(zhì)： | 粘土 | 分類： | 輕質(zhì)粘土磚 |
| 形狀： | 普通磚 | 制備工藝： | 耐火隔熱磚 |
| 形態(tài)： | 不定型 | 規(guī)格： | 230*114*65 |
| 包裝： | 噸包 | 產(chǎn)量： | 10000 |

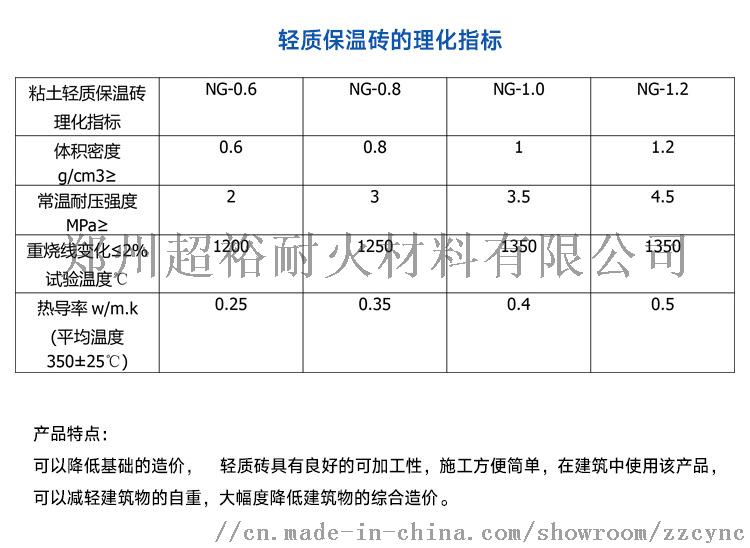

輕質(zhì)粘土磚_粘土保溫磚_粘土耐火磚基本介紹
輕質(zhì)粘土磚_粘土保溫磚_粘土耐火磚應(yīng)用范圍廣泛，主要應(yīng)用在熱工設(shè)備和工業(yè)窯爐的隔熱層，可用于無(wú)強(qiáng)烈高溫熔融物料侵蝕及沖刷作用的部位，有的與火焰直接接觸的表面涂上一層耐火涂層，減輕被爐渣侵蝕和爐氣煙塵沖刷，減少損毀。制品的工作溫度不超過(guò)重?zé)€變化的實(shí)驗(yàn)溫度。
輕質(zhì)粘土磚_粘土保溫磚_粘土耐火磚由于其高氣孔率、低體積密度、良好的絕熱性能，被普遍應(yīng)用于各種工業(yè)窯爐內(nèi)部耐火磚與酮體之間空間的保溫隔熱填充材料，用以減少窯爐的熱量散失從而獲得高的能量利用效率。鈣長(zhǎng)石熔點(diǎn)為1550℃，具有密度小、熱膨脹系數(shù)小、熱導(dǎo)率低、在還原性氣氛中可穩(wěn)定存在等特點(diǎn)，可部分替代工作溫度在1000-1300℃的粘土質(zhì)、硅質(zhì)及高鋁質(zhì)耐火材料，并實(shí)現(xiàn)節(jié)能減排。自然界中單-的鈣長(zhǎng)石很少，己有一些合成鈣長(zhǎng)石耐火材料的報(bào)道。
輕質(zhì)粘土磚_粘土保溫磚_粘土耐火磚的生產(chǎn)方法主要有空心球體粘結(jié)成型法，預(yù)埋填充物燒盡法，化學(xué)反應(yīng)起泡法，預(yù)埋揮發(fā)性物質(zhì)驅(qū)趕法和泡沫預(yù)混澆注成型法等。實(shí)際生產(chǎn)中用得 的是預(yù)埋填充物燒盡法，但當(dāng)燒盡填充物為有機(jī)物時(shí)鍛燒過(guò)程中會(huì)放出有害氣體，腐蝕設(shè)備，污染環(huán)境;對(duì)于高孔隙率隔熱磚，由于填充物的增加引起成本的顯著增高，同時(shí)填充物分布不均導(dǎo)致孔隙分布不均，產(chǎn)品質(zhì)量不能令人滿意。用泡沫預(yù)混澆注成型法制備的隔熱磚氣孔分布較均勻，氣孔率高，但其坯體抗壓強(qiáng)度較低不利于搬運(yùn)和大規(guī)模生產(chǎn) 。
