型號：	銳成	規格：	協商解決
商標：	銳成	包裝：	協商解決
12：	2	產量：	1235

噴淋老化測試柜/戶外照明測試線基本介紹

Led模組噴淋測試柜技術協議

工程名稱：噴淋測試柜 制表日期2019-06-18

序號

項目名稱規格

數量

備注

一

路燈老化線設備

一條

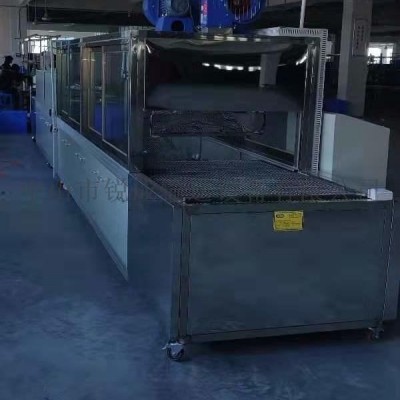

類似圖片

二

規格參數：1700L×900W×1800H（mm）

三

設備結構：LED路燈淋雨試驗柜是LED路燈生產的 生產設備，本設備專用于LED路燈模組自動高低壓老化中淋雨試驗，設計采用自動噴淋系統，輸入電源防水測試，PLC控制高低壓自動轉換，時間可調。

四

選材及制作：

1

水槽：規格：長800×寬600×高450（mm），采用耐酸耐堿PVC板制作，柜體采用38（304）不銹鋼制作。

2

觀察窗:采用304不銹鋼管做框架，嵌5mm透明玻璃，玻璃膠密封，三邊固定，一邊左右滑開門設計，操作方便。

3

噴水裝置：水槽配750W潛水泵一臺，觀察窗中間設一層不銹鋼網格放產品，噴淋頭設在頂部對產品進行對射噴淋，以達到 試驗效果。

4

防水電箱：采用防水設計，箱內安裝 二位音響夾三個，進線端和產品輸入線配合設計，防止杜絕進水。

5

控制柜：線體頂部設一個控制柜，配2臺3kw調壓器，功能為高低壓沖擊老化自動切換，PLC控制，配7寸觸摸屏，時間、電壓可調。

6

低壓老化：配二臺輸出直流電源：一臺33A12V/另外一臺16.6A/24V固定電壓直流電源。

噴淋老化測試柜/戶外照明測試線性能特點

Led模組噴淋測試柜技術協議

工程名稱：噴淋測試柜 制表日期2019-06-18

序號

項目名稱規格

數量

備注

一

路燈老化線設備

一條

類似圖片

二

規格參數：1700L×900W×1800H（mm）

三

設備結構：LED路燈淋雨試驗柜是LED路燈生產的 生產設備，本設備專用于LED路燈模組自動高低壓老化中淋雨試驗，設計采用自動噴淋系統，輸入電源防水測試，PLC控制高低壓自動轉換，時間可調。

四

選材及制作：

1

水槽：規格：長800×寬600×高450（mm），采用耐酸耐堿PVC板制作，柜體采用38（304）不銹鋼制作。

2

觀察窗:采用304不銹鋼管做框架，嵌5mm透明玻璃，玻璃膠密封，三邊固定，一邊左右滑開門設計，操作方便。

3

噴水裝置：水槽配750W潛水泵一臺，觀察窗中間設一層不銹鋼網格放產品，噴淋頭設在頂部對產品進行對射噴淋，以達到 試驗效果。

4

防水電箱：采用防水設計，箱內安裝 二位音響夾三個，進線端和產品輸入線配合設計，防止杜絕進水。

5

控制柜：線體頂部設一個控制柜，配2臺3kw調壓器，功能為高低壓沖擊老化自動切換，PLC控制，配7寸觸摸屏，時間、電壓可調。

6

低壓老化：配二臺輸出直流電源：一臺33A12V/另外一臺16.6A/24V固定電壓直流電源。

噴淋老化測試柜/戶外照明測試線技術參數

Led模組噴淋測試柜技術協議

工程名稱：噴淋測試柜 制表日期2019-06-18

序號

項目名稱規格

數量

備注

一

路燈老化線設備

一條

類似圖片

二

規格參數：1700L×900W×1800H（mm）

三

設備結構：LED路燈淋雨試驗柜是LED路燈生產的 生產設備，本設備專用于LED路燈模組自動高低壓老化中淋雨試驗，設計采用自動噴淋系統，輸入電源防水測試，PLC控制高低壓自動轉換，時間可調。

四

選材及制作：

1

水槽：規格：長800×寬600×高450（mm），采用耐酸耐堿PVC板制作，柜體采用38（304）不銹鋼制作。

2

觀察窗:采用304不銹鋼管做框架，嵌5mm透明玻璃，玻璃膠密封，三邊固定，一邊左右滑開門設計，操作方便。

3

噴水裝置：水槽配750W潛水泵一臺，觀察窗中間設一層不銹鋼網格放產品，噴淋頭設在頂部對產品進行對射噴淋，以達到 試驗效果。

4

防水電箱：采用防水設計，箱內安裝 二位音響夾三個，進線端和產品輸入線配合設計，防止杜絕進水。

5

控制柜：線體頂部設一個控制柜，配2臺3kw調壓器，功能為高低壓沖擊老化自動切換，PLC控制，配7寸觸摸屏，時間、電壓可調。

6

低壓老化：配二臺輸出直流電源：一臺33A12V/另外一臺16.6A/24V固定電壓直流電源。

噴淋老化測試柜/戶外照明測試線使用說明

Led模組噴淋測試柜技術協議

工程名稱：噴淋測試柜 制表日期2019-06-18

序號

項目名稱規格

數量

備注

一

路燈老化線設備

一條

類似圖片

二

規格參數：1700L×900W×1800H（mm）

三

設備結構：LED路燈淋雨試驗柜是LED路燈生產的 生產設備，本設備專用于LED路燈模組自動高低壓老化中淋雨試驗，設計采用自動噴淋系統，輸入電源防水測試，PLC控制高低壓自動轉換，時間可調。

四

選材及制作：

1

水槽：規格：長800×寬600×高450（mm），采用耐酸耐堿PVC板制作，柜體采用38（304）不銹鋼制作。

2

觀察窗:采用304不銹鋼管做框架，嵌5mm透明玻璃，玻璃膠密封，三邊固定，一邊左右滑開門設計，操作方便。

3

噴水裝置：水槽配750W潛水泵一臺，觀察窗中間設一層不銹鋼網格放產品，噴淋頭設在頂部對產品進行對射噴淋，以達到 試驗效果。

4

防水電箱：采用防水設計，箱內安裝 二位音響夾三個，進線端和產品輸入線配合設計，防止杜絕進水。

5

控制柜：線體頂部設一個控制柜，配2臺3kw調壓器，功能為高低壓沖擊老化自動切換，PLC控制，配7寸觸摸屏，時間、電壓可調。

6

低壓老化：配二臺輸出直流電源：一臺33A12V/另外一臺16.6A/24V固定電壓直流電源。

噴淋老化測試柜/戶外照明測試線采購須知

Led模組噴淋測試柜技術協議

工程名稱：噴淋測試柜 制表日期2019-06-18

序號

項目名稱規格

數量

備注

一

路燈老化線設備

一條

類似圖片

二

規格參數：1700L×900W×1800H（mm）

三

設備結構：LED路燈淋雨試驗柜是LED路燈生產的 生產設備，本設備專用于LED路燈模組自動高低壓老化中淋雨試驗，設計采用自動噴淋系統，輸入電源防水測試，PLC控制高低壓自動轉換，時間可調。

四

選材及制作：

1

水槽：規格：長800×寬600×高450（mm），采用耐酸耐堿PVC板制作，柜體采用38（304）不銹鋼制作。

2

觀察窗:采用304不銹鋼管做框架，嵌5mm透明玻璃，玻璃膠密封，三邊固定，一邊左右滑開門設計，操作方便。

3

噴水裝置：水槽配750W潛水泵一臺，觀察窗中間設一層不銹鋼網格放產品，噴淋頭設在頂部對產品進行對射噴淋，以達到 試驗效果。

4

防水電箱：采用防水設計，箱內安裝 二位音響夾三個，進線端和產品輸入線配合設計，防止杜絕進水。

5

控制柜：線體頂部設一個控制柜，配2臺3kw調壓器，功能為高低壓沖擊老化自動切換，PLC控制，配7寸觸摸屏，時間、電壓可調。

6

低壓老化：配二臺輸出直流電源：一臺33A12V/另外一臺16.6A/24V固定電壓直流電源。
