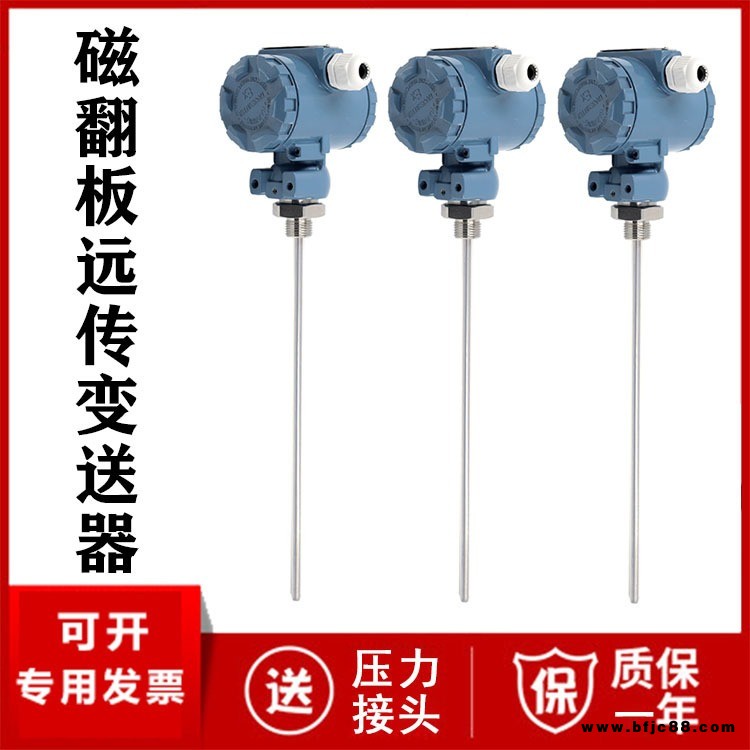

遠傳磁翻板液位計的遠傳功能是通過捆綁在浮筒管外壁上的干簧管遠傳變送器來實現遠傳的，其可與電動型儀表和顯示儀表相連接，達到控制、調節、顯示和報警的目的。這很大程度上彌補了磁翻板液位計就地實時顯示的不足，使得磁翻板液位計能夠在一些罐體較高、工況惡劣不適合現場查看的場合應用。

但遠傳磁翻板液位計在使用之前，應注意做好接線工作，避免因接錯線致使測量結果不準乃至儀表損壞。那么，干簧管遠傳送器實際使用中應如何進行正確接線，實現執行機構或顯示儀表裝置的連接呢？本文就以計為遠傳變送器為例，談談磁翻板液位計遠傳變送器應如何正確接線的問題。

一般來講，磁翻板液位計遠傳變送器要正確接線，需要注意做好以下幾個方面的工作：

一、接線前需要注意事項

在遠傳變送器接線前，請務必對外部提供的電源進行確認，只有電源為24VDC時，方可接線，如果所用電源電壓值與要求不符，輕則會影響變送器的正常工作，重則易造成儀表的損壞。

4~20mA的遠傳裝置（干簧管遠傳變送器）與顯示儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm2。

二、遠傳變送器的接線過程

首先，應先擰下接線盒的接線端蓋。然后，將電纜穿過電纜接頭，連接到24VDC兩端。

具體步驟就是，慢慢打開外殼上蓋，在如圖2所示的表頭上，會發現表頭內部有液位信號轉化模塊，在模塊的上方清晰顯示兩個接線位，接線位的旁邊印有“+”，“-”標識。

在接線時應先將線纜穿過防水接頭，按標識進行連接，其中“+”接電源的正極，“-”接電源的負極，不能接反。

遠傳變送器與顯示儀表的間隔連線，在與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。同時，盡量避開大功率電動機、變壓器等強磁場干擾源，以使信號的穩定傳輸得以提高。
