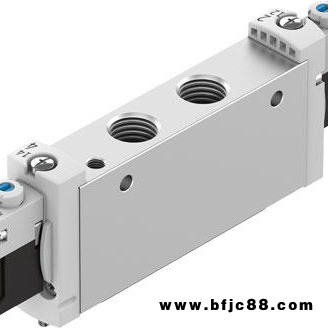

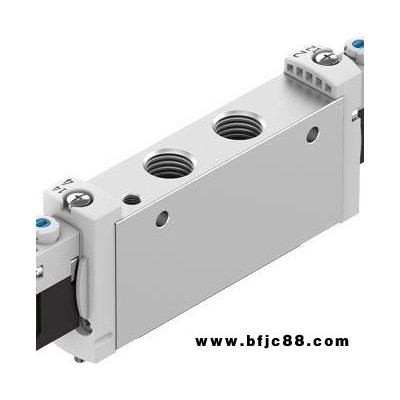

電磁閥

VUVG-L18-P53E-T-G14-1P3

產品代號: 574432

?

?

技術參數 ?

?

?

特性 值

貨運日期 查看

閥功能 5/3 中泄式

驅動類型 電氣的

閥規格 18 mm

標準額定流量 910 l/min

工作壓力 3 ... 8 bar

設計結構 活塞滑塊

復位類型 機械彈簧

防護等級 IP40

IP65

帶插頭插座

授權 RCM Mark

c CSA us (OL)

c UL us - Recognized (OL)

額定尺寸 6.3 mm

排氣功能 可節流

密封原則 軟性

裝配位置 任意

手控裝置 位置鎖定

推

被覆蓋

先導類型 由先導控制

先導氣源 內置的

重疊 無限重疊

先導壓力 3 ... 8 bar

切換時間，關閉 48 ms

切換時間，打開 15 ms

反向切換時間 29 ms

持續通電率

邏輯為0的 正向測試脈沖 700 μs

邏輯為1的 負向測試脈沖 900 μs

線圈的特性參數 24 V DC: 1 W

24 V DC: 低電流相位 0.3 W, 高電流相位1.0 W

許用壓力波動 +/- 10 %

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

抗震性 運輸應用測試，強度等級 2 ，符合 FN 942017-4 和 EN 60068-2-6標準

耐沖擊性 沖擊試驗，強度等級2，符合FN 942017-5和EN 60068-2-27

環境和介質溫度的限制 -5 - 50 °C

不帶保持降流功能

耐腐蝕等級 CRC 2 – 中等腐蝕影響

介質溫度 -5 ... 60 °C

環境溫度 -5 ... 60 °C

產品重量 160 g

電連接 通過電連接板

安裝類型 可選

在氣路軌上

帶通孔

氣動連接, 氣口 1 G1/4

氣動連接, 氣口 2 G1/4

氣動連接, 氣口 3 G1/4

氣動連接, 氣口 4 G1/4

氣動連接, 氣口 5 G1/4

材料備注 符合 RoHS

材料信息，密封 HNBR

NBR

材料信息，殼體 鍛造鋁合金
