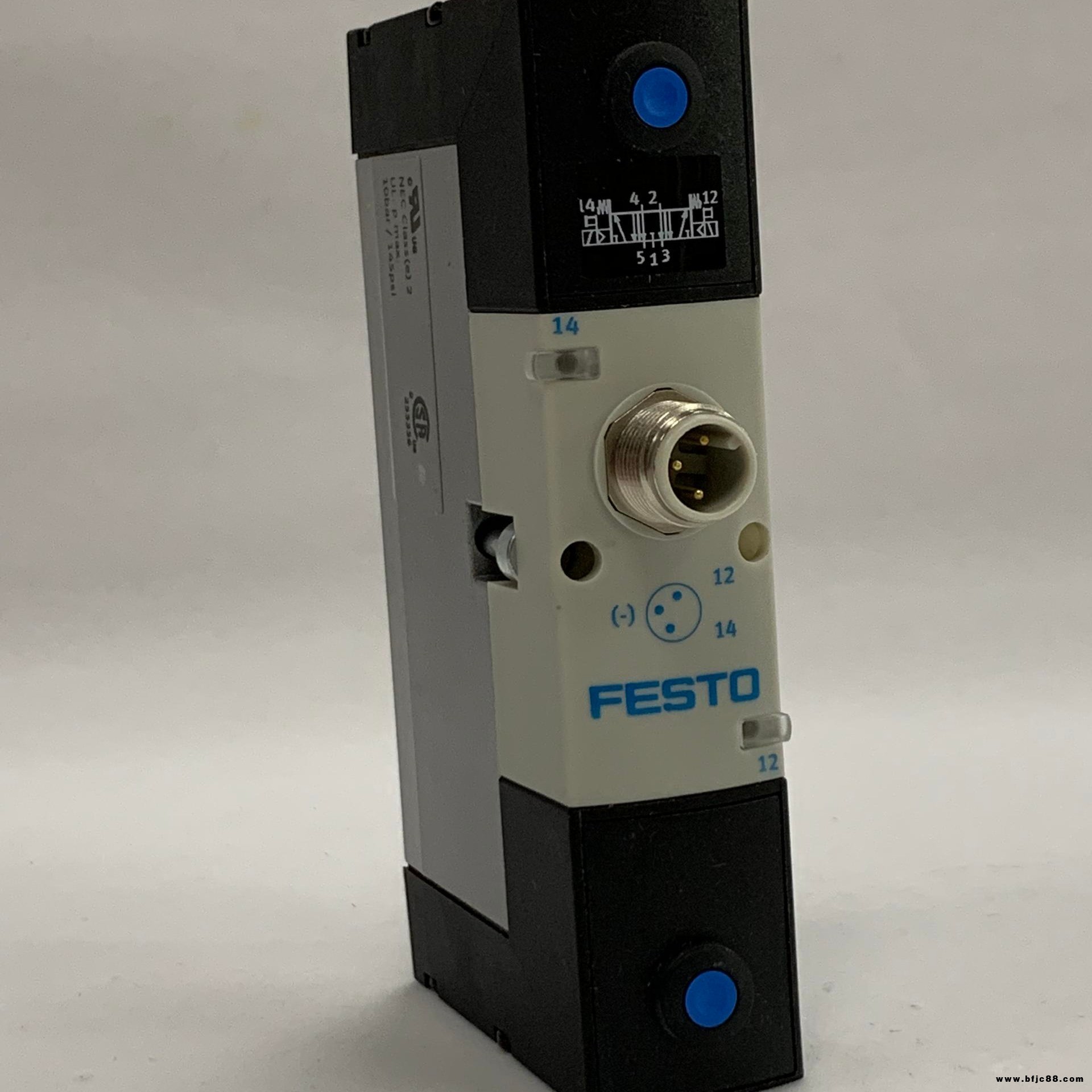

電磁閥

CPE24-M3H-5JS-QS-12

產品代號: 163855

技術參數

特性 值

貨運日期 查看

閥功能 5/2 雙穩

驅動類型 電氣的

寬度 24 mm

標準額定流量 1,650 l/min

工作壓力 -0.9 ... 10 bar

設計結構 活塞滑塊

額定尺寸 11 mm

排氣功能 可節流

密封原則 軟性

裝配位置 任意

手控裝置 帶附件，可鎖定

推

先導類型 由先導控制

先導氣源 外置的

流動方向 可反向

閥位置的識別 說明標簽支架

重疊 正重疊

先導壓力 2 ... 10 bar

反向切換時間 25 ms

線圈的特性參數 230 V AC: 50/60 Hz, 提起功耗 3 VA, 保持功耗 2.4 VA

許用壓力波動 -15 % / +10 %

介質溫度 -5 ... 50 °C

環境溫度 -5 ... 50 °C

安裝類型 帶通孔

先導排氣口82 M5

先導排氣口84 M5

先導氣口12 M5

先導氣口14 M5

氣動連接, 氣口 1 QS-12

氣動連接, 氣口 2 QS-12

氣動連接, 氣口 3 G3/8

氣動連接, 氣口 4 QS-12

氣動連接, 氣口 5 G3/8

材料備注 符合 RoHS

材料信息，密封 NBR

材料信息，殼體 壓鑄鋁
